Кнопка управления EMAS B200DKST СТОП 1НЗ — надежное размыкание цепей управления оборудования

EMAS B200DKST СТОП 1НЗ — кнопка управления, предназначенная для формирования команды остановки промышленного оборудования посредством размыкания электрической цепи. Устройство относится к серии B и оснащается одним нормально замкнутым контактом 1НЗ, который в исходном положении обеспечивает прохождение сигнала, а при нажатии разрывает управляющую цепь.

Технические характеристики

Основные параметры EMAS B200DKST СТОП 1НЗ определяют условия ее применения в промышленных цепях управления:

• бренд — EMAS,
• категория — кнопка управления СТОП,
• артикул — B200DKST,
• серия — B Series Plastic,
• назначение — ручная команда остановки,
• маркировка — STOP,
• цвет кнопки — красный,
• тип исполнительного элемента — плоский нажимной,
• механизм действия — пружинный с автоматическим возвратом,
• контактная схема — 1НЗ,
• международное обозначение контакта — 1NC,
• материал контактов — AgNi,
• момент затяжки клемм — 1,5 Н·м.

Особенности конструкции

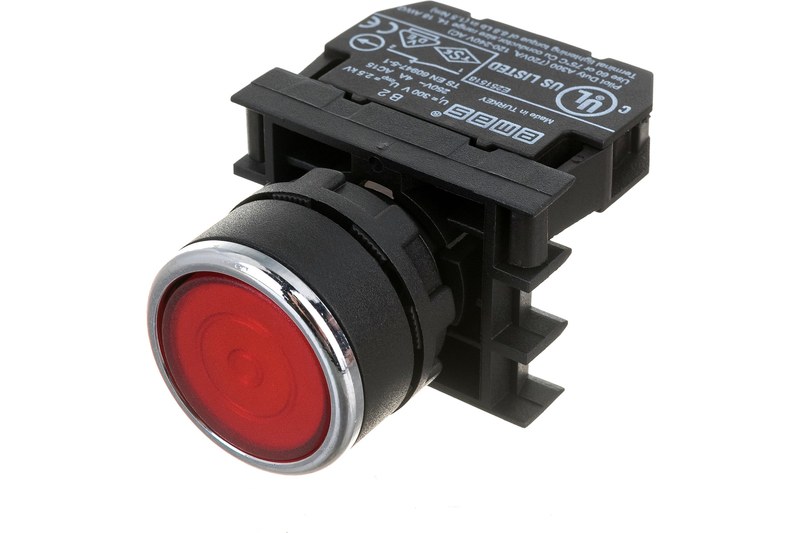

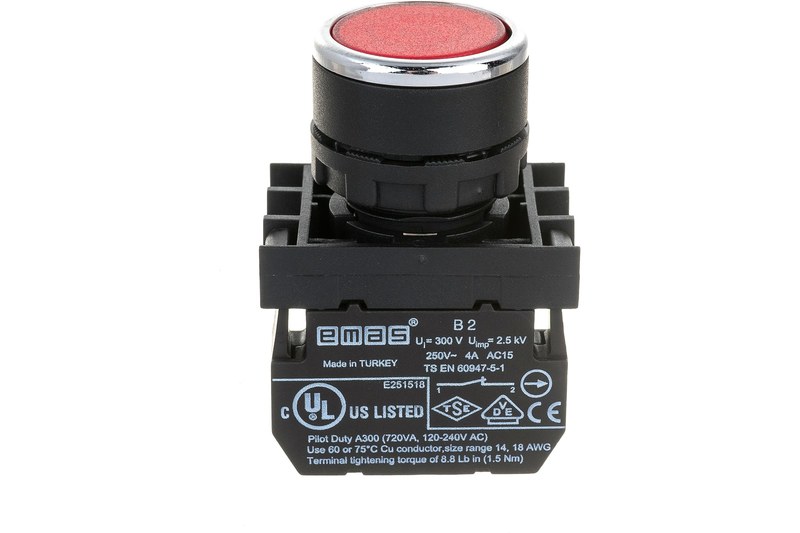

EMAS B200DKST относится к модульным органам управления серии B, рассчитанным на установку в панели промышленных машин, шкафов автоматики и операторских постов. Конструкция включает фронтальный нажимной элемент, монтажный адаптер и контактный блок, взаимодействующие как единый функциональный узел. Рабочая поверхность выполнена в красном цвете и имеет обозначение STOP. Такое оформление упрощает идентификацию органа управления среди расположенных рядом кнопок запуска, выбора режима и сигнализации. Плоское исполнение головки уменьшает вероятность непреднамеренного воздействия при обычной работе оператора.

Принцип работы

В исходном состоянии кнопка EMAS B200DKST не нажата, а единственный нормально замкнутый контакт остается соединенным. Если устройство включено последовательно в управляющую цепь пускателя или контактора, через него может проходить ток, необходимый для поддержания исполнительного аппарата во включенном состоянии. Когда оператор нажимает на красную кнопку STOP, механическое усилие передается внутреннему контактному механизму. Нормально замкнутая пара размыкается, цепь управления прерывается, после чего катушка контактора или другого связанного устройства обесточивается.

Области применения

Кнопка управления EMAS B200DKST СТОП 1НЗ подходит для широкого спектра оборудования, где необходима ручная команда прекращения работы. Основными направлениями применения являются:

• шкафы промышленной автоматики,
• пульты управления оборудованием,
• станочные системы,
• конвейерные линии,
• насосные установки,
• вентиляционное оборудование,
• компрессорные агрегаты,
• электроприводы производственных механизмов,
• контакторные схемы управления двигателями,
• локальные операторские посты,
• упаковочное оборудование,
• технологические линии,
• системы управления вентиляторами,
• машины общего промышленного назначения,
• распределительные и управляющие панели,
• схемы дистанционного управления исполнительными механизмами.

Компания «Олниса» осуществляет поставку кнопок управления EMAS B200DKST СТОП 1НЗ и другой низковольтной аппаратуры для промышленных систем управления. Заказчикам доступны технические консультации по контактной схеме, монтажному диаметру, номинальным электрическим параметрам, условиям эксплуатации и выбору совместимых компонентов. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Конструкция EMAS B200DKST ориентирована на регулярную эксплуатацию в стандартных промышленных цепях управления. К практическим преимуществам кнопки относятся:

• один нормально замкнутый контакт 1НЗ,
• наглядная маркировка STOP,
• красное исполнение управляющего элемента,
• стандартный монтажный диаметр 22 мм,
• пружинный автоматический возврат,
• быстрое размыкание цепи при нажатии,
• номинальный рабочий ток 4 А при 250 В AC,
• категория применения AC-15,
• номинальное напряжение изоляции 300 В,
• импульсное выдерживаемое напряжение 2,5 кВ,
• механический ресурс не менее 500 000 операций,
• электрический ресурс не менее 100 000 операций,
• контакты из сплава AgNi,
• компактная модульная конструкция,
• простая интеграция в контакторные схемы управления,
• совместимость с типовыми панелями под отверстие 22 мм,
• широкий рабочий температурный диапазон,
• возможность использования в различных промышленных установках.

Таким образом, EMAS B200DKST СТОП 1НЗ — кнопка управления с красным нажимным элементом, маркировкой STOP и одним нормально замкнутым контактом. Артикул B200DKST относится к серии B и рассчитан на монтаж в отверстие диаметром 22 мм, что делает устройство удобным для стандартных панелей и операторских постов промышленного оборудования.
