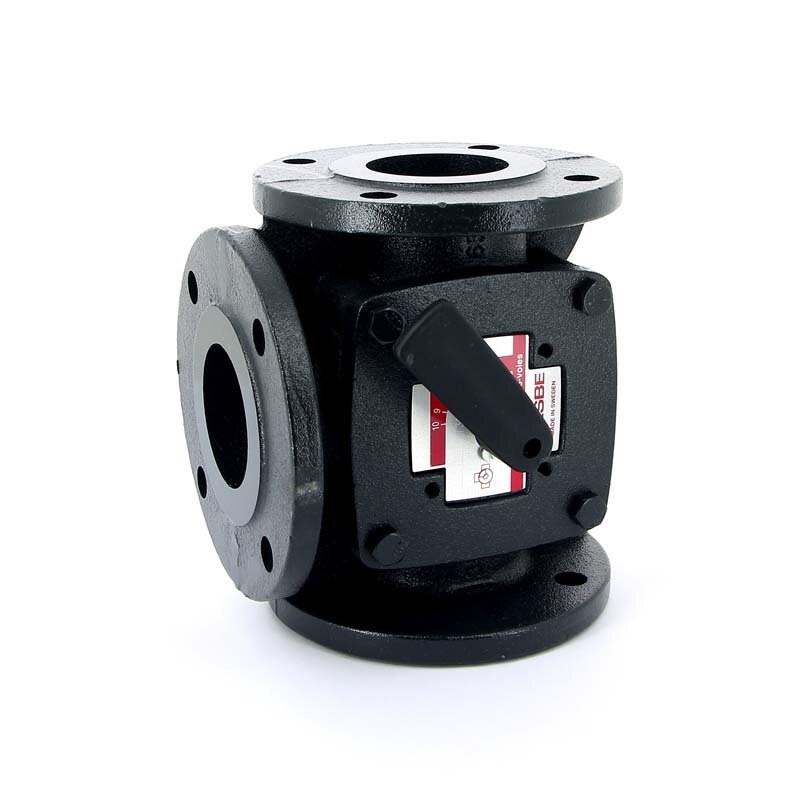

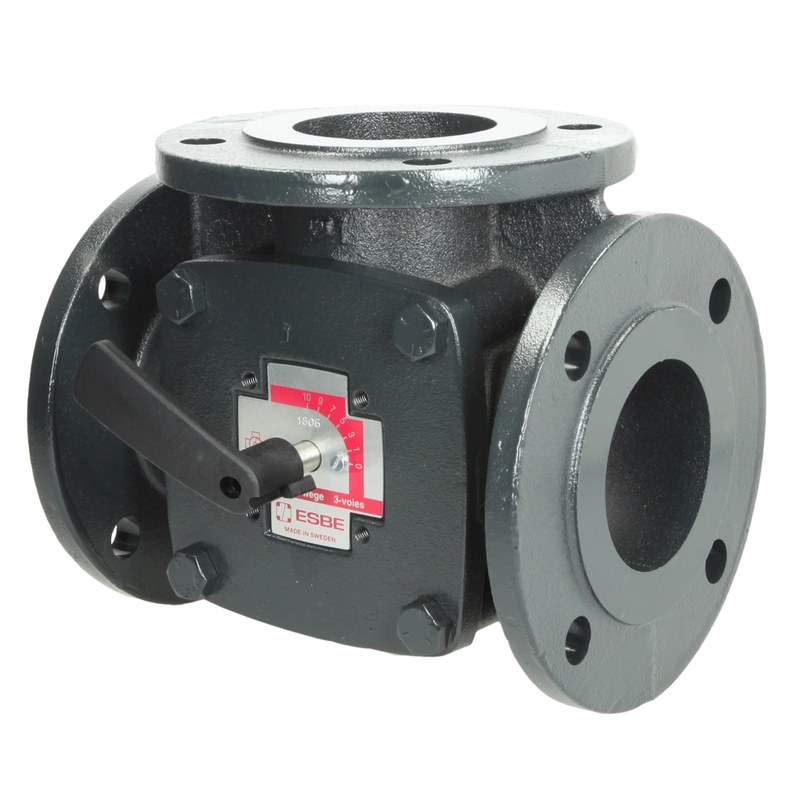

Трехходовой фланцевый клапан ESBE 3F 20 11100100 — регулирование теплоносителя в компактных гидравлических узлах

В небольших теплотехнических контурах регулирование часто требуется выполнять не путем полного перекрытия трубопровода, а посредством постепенного изменения пропорции между двумя потоками. Для такой схемы предназначен ESBE 3F 20 11100100 — трехходовой фланцевый клапан, способный работать как на смешение, так и на перераспределение теплоносителя. Модель относится к младшему типоразмеру серии 3F и рассчитана на условный проход DN20.

Технические характеристики

Для корректного применения ESBE 3F 20 11100100 необходимо учитывать не только номинальный диаметр, но и параметры гидравлической нагрузки. К основным характеристикам данного исполнения относятся:

• бренд — ESBE,
• категория — трехходовой фланцевый смесительный клапан,
• серия — 3F,
• модель — 3F 20,
• артикул — 11100100,
• условный проход — DN20,
• количество рабочих каналов — 3,
• коэффициент пропускной способности Kvs — 12 м³/ч,
• класс давления — PN6,
• тип присоединения — фланцевый,
• стандарт фланцев — EN 1092-2,
• масса — около 3,5 кг.

Особенности конструкции

ESBE 3F 20 построен по ротационному принципу. Внутри чугунного корпуса находится поворотный регулирующий элемент, положение которого изменяет взаимное сечение трех гидравлических каналов. Такой способ управления отличается от работы обычной запорной арматуры: клапан рассчитан на длительное нахождение в промежуточных положениях, а не только на состояния полного открытия или закрытия. Корпус имеет три фланцевых патрубка. Для типоразмера DN20 применяются компактные фланцы PN6 с четырьмя монтажными отверстиями. Жесткое болтовое соединение удобно в стационарных узлах, где регулирующая арматура должна сохранять устойчивое положение и не нагружать резьбовые соединения при обслуживании трубопровода.

Принцип работы

При работе на смешение к двум каналам ESBE 3F 20 подводятся потоки с различными параметрами. В отопительной системе это обычно горячая вода из подающего трубопровода и более холодный теплоноситель, возвращающийся от потребителя. Внутренняя втулка располагается таким образом, чтобы открыть оба направления в требуемой пропорции. Если ее повернуть в сторону горячего канала, доля высокотемпературного теплоносителя увеличивается. При движении в обратном направлении система получает больше жидкости из обратной линии. Третий патрубок при такой схеме становится общим выходом. Температура после клапана определяется не отдельным нагревательным элементом, а соотношением двух расходов. Поэтому ESBE 3F 20 позволяет получить для потребительского контура температуру, отличающуюся от режима самого источника тепла.

Области применения

ESBE 3F 20 11100100 подходит для инженерных систем, где необходим компактный фланцевый узел с функцией регулируемого смешения либо отвода потока. Практическими направлениями применения являются:

• локальные отопительные контуры,
• небольшие котельные установки,
• узлы смешения теплоносителя,
• контуры радиаторного отопления,
• системы с водяными теплообменниками,
• линии нагрева вентиляционных установок,
• небольшие системы охлаждения,
• тепловые пункты с фланцевой арматурой,
• контуры с отдельным температурным графиком,
• системы распределения теплоносителя,
• автоматические узлы регулирования температуры,
• гидравлические схемы с обратным подмешиванием,
• промышленные теплотехнические установки малой производительности,
• системы с водно-гликолевым теплоносителем,
• контуры, где требуется Kvs 12 м³/ч при DN20.

Компания «Олниса» осуществляет поставку трехходовых фланцевых клапанов ESBE 3F 20 11100100 и другой арматуры для отопительных и охлаждающих систем. Заказчикам предоставляются технические консультации по условному диаметру, пропускной способности Kvs, допустимому перепаду давления, температуре рабочей среды и совместимости конкретной модели с параметрами проектируемого контура. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Функциональные качества ESBE 3F 20 связаны прежде всего с его компактным типоразмером и возможностью использовать один регулирующий орган в разных гидравлических схемах. К практическим преимуществам относятся:

• условный проход DN20,
• пропускная способность Kvs 12 м³/ч,
• фланцевое подключение вместо резьбовой схемы,
• соответствие присоединений классу PN6,
• работа одновременно с тремя гидравлическими каналами,
• возможность дозированного смешения двух потоков,
• работа в режиме распределения,
• диапазон регулирования 100:1,
• температурный диапазон от −10 до +110 °C,
• совместимость с водно-гликолевыми растворами,
• допустимость водно-этаноловых смесей установленной концентрации,
• корпус из литого чугуна,
• латунный регулирующий элемент,
• EPDM-уплотнения,
• визуальное определение ориентации внутренней втулки,
• возможность моторизации клапана,
• совместимость с приводами и контроллерами ESBE,
• пригодность для регулируемых систем нагрева и охлаждения,
• компактность по сравнению со старшими моделями серии 3F.

Таким образом, ESBE 3F 20 11100100 занимает отдельное место в линейке фланцевых трехходовых клапанов благодаря сочетанию DN20 и Kvs 12 м³/ч. Это не уменьшенная копия крупных моделей серии: исполнение отличается материалом внутренней втулки, конструкцией верхней пластины, размерами и массой, поэтому при техническом описании его необходимо рассматривать как самостоятельный типоразмер.
