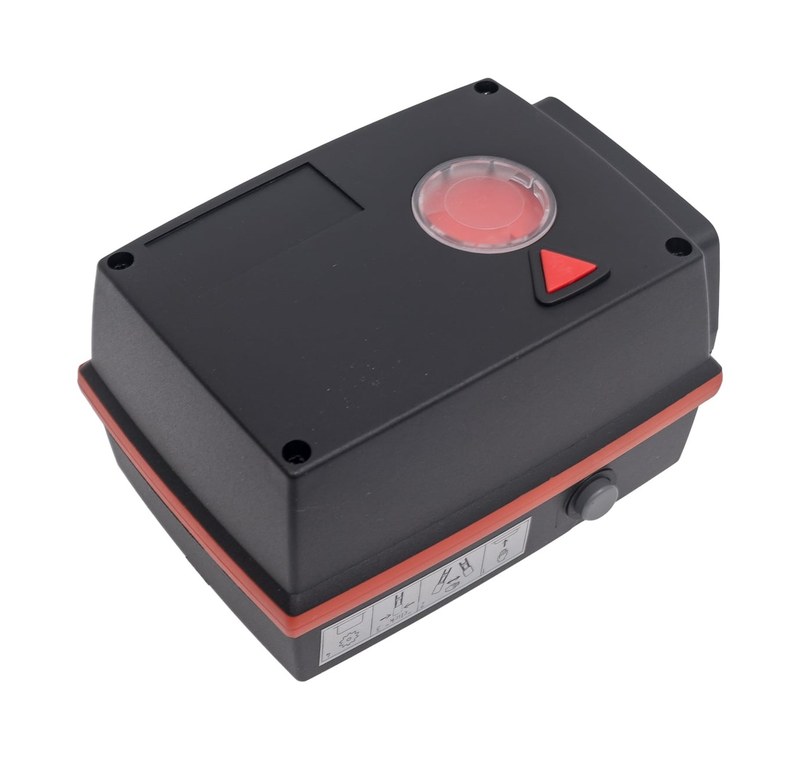

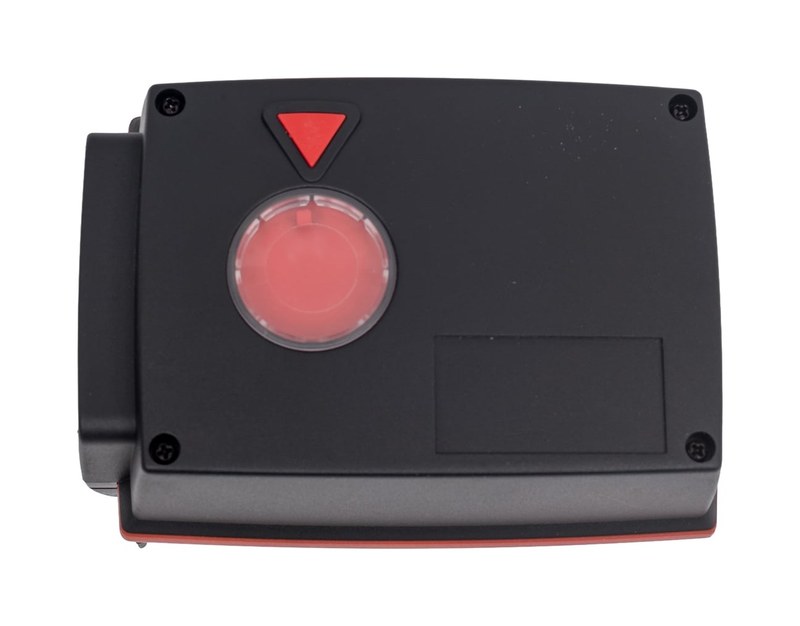

Поворотный электропривод ESBE 92 12050600 — трехпозиционное управление регулирующими клапанами с моментом 15 Н·м

Когда температура или расход в гидравлическом контуре регулируются смесительным клапаном, положение его затвора должно изменяться не вручную, а по команде автоматики. Для такой задачи применяется ESBE 92 12050600 — поворотный электропривод, преобразующий трехпозиционный электрический сигнал в механическое вращение шпинделя регулирующей арматуры. Модель относится к приводам серии 90 и рассчитана на клапаны, которым требуется повышенный крутящий момент. В отличие от компактных приводов для небольших смесительных узлов, ESBE 92 развивает усилие 15 Н·м и может использоваться с поворотной арматурой крупных типоразмеров.

Технические характеристики

При выборе ESBE 92 важно учитывать не только напряжение питания, но также необходимый момент, скорость перемещения и способ управления клапаном. Основные рабочие параметры модели следующие:

• бренд — ESBE,
• категория — поворотный электропривод регулирующего клапана,
• серия — 90,
• модель — 92,
• артикул — 12050600,
• напряжение питания — 24 В AC ±10 %,
• частота сети — 50 Гц,
• тип управляющего сигнала — трехпозиционный,
• схема управления — SPDT,
• время поворота на 90° — 60 с,
• номинальный крутящий момент — 15 Н·м,
• регулируемый рабочий угол — приблизительно от 30 до 180°,
• потребляемая мощность — около 2 ВА,
• назначение — управление поворотными смесительными и регулирующими клапанами.

Особенности конструкции

Конструкция ESBE 92 построена вокруг электромеханического редукторного узла. Электродвигатель развивает сравнительно высокую скорость при небольшом собственном моменте, а система шестерен снижает частоту вращения и одновременно увеличивает усилие на выходном валу. В результате привод способен передавать на шпиндель клапана момент до 15 Н·м и при этом выполнять перемещение с контролируемой скоростью. Особое значение имеет регулируемый угол поворота. Исполнительному механизму не обязательно всегда проходить полный механически возможный диапазон. Внутренние кулачковые элементы позволяют ограничить рабочий сектор так, чтобы крайние положения электропривода соответствовали реальным конечным положениям конкретной регулирующей арматуры. Это снижает вероятность излишнего механического воздействия на клапан после достижения требуемого положения.

Принцип работы

ESBE 92 управляется по трехпозиционной логике. Это означает, что исполнительному механизму могут быть заданы две противоположные команды вращения, тогда как при отсутствии управляющего напряжения привод прекращает движение и сохраняет достигнутое положение. Если контроллер определяет, что регулируемый параметр необходимо увеличить, напряжение подается на соответствующую управляющую цепь. Электродвигатель начинает вращаться в заданном направлении, а редуктор медленно перемещает шпиндель клапана. При противоположной команде направление вращения меняется.

Области применения

ESBE 92 12050600 используется в автоматизированных гидравлических узлах, где для перемещения клапана требуется момент до 15 Н·м. Наиболее характерными направлениями эксплуатации являются:

• трехходовые смесительные клапаны,
• четырехходовая поворотная арматура,
• котельные установки,
• центральные системы отопления,
• индивидуальные тепловые пункты,
• контуры водяного охлаждения,
• узлы регулирования температуры подачи,
• промышленные системы теплоснабжения,
• вентиляционные установки с водяными теплообменниками,
• системы с погодозависимой автоматикой,
• смесительные контуры большой производительности,
• гидравлические схемы с автоматическим распределением потоков,
• теплообменные установки,
• инженерные системы коммерческих зданий,
• автоматизированные контуры отопления производственных объектов.

Компания «Олниса» осуществляет поставку поворотных электроприводов ESBE 92 12050600 и другой аппаратуры для автоматизации регулирующих клапанов. Заказчикам доступны технические консультации по напряжению питания, крутящему моменту, времени поворота, типу управляющего сигнала и совместимости привода с применяемой арматурой. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

ESBE 92 ориентирован на задачи, в которых важны достаточный механический запас и предсказуемая скорость перемещения регулирующего органа. Практическими достоинствами модели являются:

• крутящий момент 15 Н·м,
• питание от безопасного управляющего напряжения 24 В AC,
• трехпозиционная схема управления,
• поворот на 90° за 60 секунд,
• возможность остановки в промежуточном положении,
• регулируемый диапазон рабочего угла,
• работа с поворотными смесительными клапанами,
• возможность использования с арматурой крупных типоразмеров,
• ручное изменение положения механизма,
• визуальное отображение положения,
• редукторная передача для получения необходимого момента,
• степень защиты IP54,
• эксплуатация при температуре от −15 до +55 °C,
• низкая потребляемая мощность,
• возможность установки дополнительного вспомогательного переключателя,
• применение в автоматических температурных контурах,
• совместимость с рядом поворотных клапанов ESBE серии 3F и других серий при использовании соответствующего монтажного комплекта,
• пригодность для отопительных и охлаждающих систем.

Таким образом, ESBE 92 12050600 представляет собой поворотный электропривод, предназначенный для перевода регулирующего клапана из ручного режима в автоматический. Трехпозиционное управление позволяет перемещать арматуру в двух направлениях и фиксировать ее практически в любом промежуточном положении, а момент 15 Н·м обеспечивает необходимое механическое усилие для достаточно крупных поворотных клапанов.
