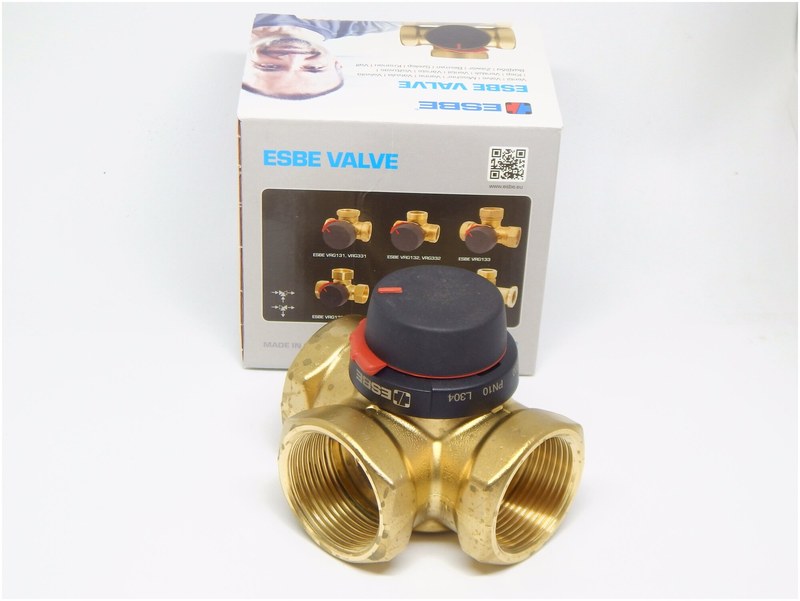

Ротационный смесительный клапан ESBE VRG131 DN25 11601000 — управление малорасходными отопительными контурами

Не каждый трубопровод DN25 требует максимально возможной пропускной способности. В контурах с умеренным расчетным расходом более важным становится точное изменение соотношения потоков и сохранение достаточного регулирующего диапазона. Для таких задач предназначен ESBE VRG131 DN25 11601000 — трехходовой смесительный клапан с внутренними резьбовыми соединениями и коэффициентом Kvs 6,3 м³/ч. Устройство работает с двумя гидравлическими направлениями одновременно. Его поворотная втулка изменяет площадь прохода между портами, благодаря чему горячий теплоноситель можно смешивать с возвратным либо перераспределять единый поток между двумя участками системы.

Технические характеристики

Для ESBE VRG131 DN25 11601000 определяющими являются параметры, влияющие на расход, сопротивление и допустимые условия эксплуатации. Основные характеристики исполнения приведены ниже:

• бренд — ESBE,
• категория — трехходовой ротационный смесительный клапан,
• серия — VRG130,
• модель — VRG131 DN25,
• артикул — 11601000,
• условный размер — DN25,
• пропускная способность Kvs — 6,3 м³/ч,
• резьбовое присоединение — внутренняя Rp 1",
• число рабочих портов — 3,
• номинальный класс давления — PN10,
• допустимое рабочее давление — до 1 МПа,
• максимальный перепад в смесительной схеме — 100 кПа,
• допустимый перепад при использовании на отвод — до 200 кПа,
• давление закрытия — 200 кПа,
• отношение Kv/Kv min — 100,
• масса — около 0,70 кг.

Особенности конструкции

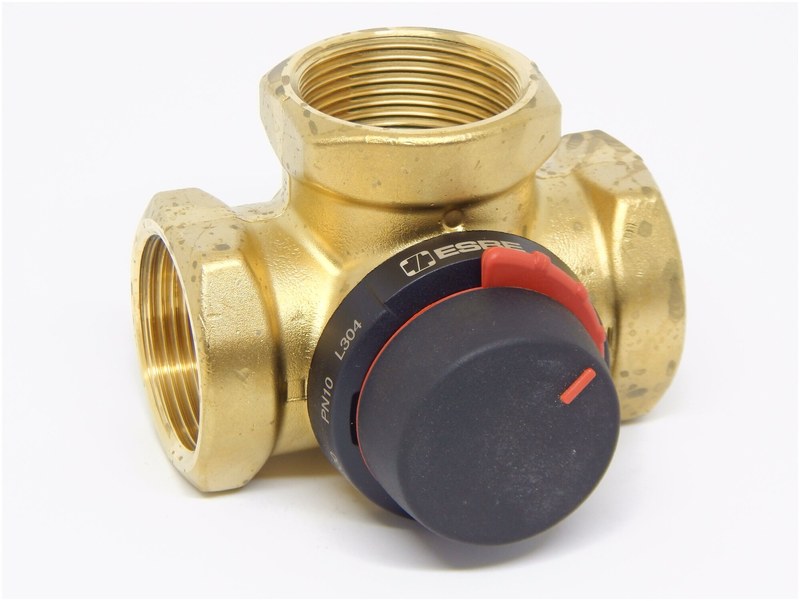

В ESBE VRG131 11601000 регулирование выполняется не поступательным перемещением штока, а вращением внутреннего элемента. Такая компоновка позволяет разместить рабочий механизм внутри сравнительно небольшого латунного корпуса и одновременно получить три взаимодействующих гидравлических канала. Поворот втулки меняет их взаимное перекрытие, поэтому расход корректируется сразу в двух направлениях. Корпус имеет три внутренних соединения Rp 1". Для DN25-арматуры резьбовая схема дает возможность собрать компактный узел без фланцев и дополнительных переходных деталей.

Принцип работы

Работу ESBE VRG131 DN25 удобно рассматривать на примере отдельного отопительного контура. От источника поступает горячая вода, тогда как из системы возвращается теплоноситель с более низкой температурой. Оба потока подводятся к разным портам клапана, а третий канал становится выходом смешанной среды. Температурный результат формируется положением внутренней втулки. При ее повороте горячий канал открывается сильнее, а проход со стороны обратной линии уменьшается либо наоборот. Температура после клапана вследствие этого изменяется не скачком, а вслед за новым соотношением расходов. Подобная схема позволяет источнику и потребительскому контуру работать при разных температурах.

Области применения

Исполнение ESBE VRG131 DN25 11601000 ориентировано на гидравлические системы с умеренной производительностью, где требуется пропорциональное изменение потоков. Его можно использовать в следующих узлах:

• автономные системы отопления,
• низкотемпературные отопительные ветви,
• насосно-смесительные блоки,
• водяные теплые полы,
• небольшие радиаторные контуры,
• обвязка котельного оборудования,
• гидравлические схемы с буферной емкостью,
• контуры тепловых насосов,
• узлы поддержания температуры обратной воды,
• водяные теплообменники вентиляционных установок,
• системы зонального теплоснабжения,
• локальные охладительные контуры,
• тепловые пункты небольшой производительности,
• установки с погодозависимым регулированием,
• системы автоматического изменения температуры подачи,
• гидравлические ветви с расчетным расходом, соответствующим Kvs 6,3 м³/ч.

Компания «Олниса» осуществляет поставку трехходовых смесительных клапанов ESBE VRG131 DN25 11601000 и другой регулирующей арматуры для теплотехнического оборудования. Заказчики могут получить техническую консультацию по выбору Kvs, условному диаметру, допустимому перепаду давления, температурному режиму, составу теплоносителя и параметрам резьбового подключения. Обработка заявок выполняется оперативно, а доставка оборудования организуется по всей стране.

Преимущества

Исполнение 11601000 интересно прежде всего сочетанием размера DN25 с уменьшенным относительно другой версии серии проходным коэффициентом. К его практическим особенностям относятся:

• Kvs 6,3 м³/ч при условном диаметре DN25,
• внутренняя трубная резьба Rp 1",
• плавное изменение пропорции двух потоков,
• возможность применения в отводной схеме,
• диапазон регулирования 100:1,
• класс давления PN10,
• допустимое давление среды до 1 МПа,
• малый внутренний переток в закрываемом направлении,
• рабочая температура до +110 °C в продолжительном режиме,
• допуск кратковременного повышения температуры до +130 °C,
• стойкий к обесцинкованию латунный корпус,
• износостойкий поворотный рабочий элемент,
• небольшой момент перемещения менее 3 Н·м,
• компактная геометрия трехходового корпуса,
• визуальное определение положения внутренней втулки,
• совместимость с автоматическими электроприводами ESBE,
• пригодность для водно-гликолевых теплоносителей,
• возможность работы в системах отопления и охлаждения,
• подходящее исполнение для контуров, где Kvs 10 является избыточным.

Таким образом, ESBE VRG131 DN25 11601000 отличается от наиболее очевидного варианта этой модели прежде всего гидравлической характеристикой. При стандартном для данного типоразмера соединении Rp 1" клапан имеет Kvs 6,3 м³/ч, что позволяет применять его в DN25-контурах, где требуется умеренная пропускная способность и достаточно широкий рабочий диапазон регулирования.
