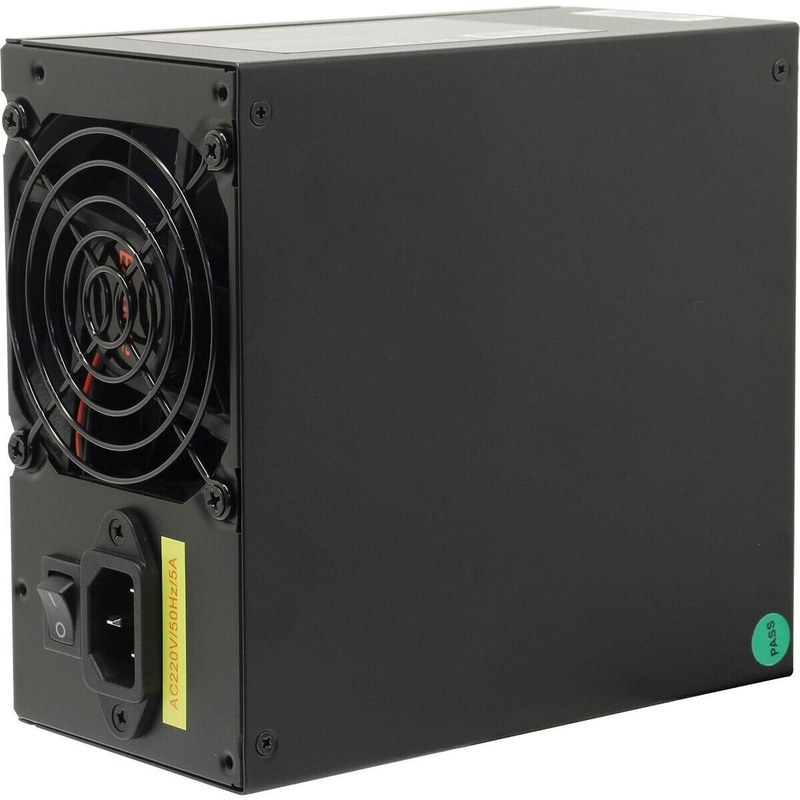

Серверный блок питания ExeGate ServerPRO-700ADS EX174460RUS — стабильное энергоснабжение производительных вычислительных систем

Серверная платформа предъявляет к источнику питания иные требования, чем обычный офисный компьютер. Здесь важны продолжительная работа под нагрузкой, запас по линии +12 В, развитый набор силовых разъемов и способность охлаждающей системы отводить тепло в условиях плотной компоновки. Для таких задач предназначен ExeGate ServerPRO-700ADS EX174460RUS — серверный блок питания мощностью 700 Вт, выполненный в форм-факторе ATX. Модель относится к семейству ServerPRO и ориентирована на рабочие станции, серверы, системы хранения и вычислительные комплексы, которым требуется несколько линий питания для процессоров, накопителей и плат расширения.

Технические характеристики

Для оценки пригодности ExeGate ServerPRO-700ADS EX174460RUS необходимо учитывать распределение мощности по выходным линиям и состав доступных подключений. К основным параметрам модели относятся:

• бренд — ExeGate,
• категория — серверный блок питания,
• серия — ServerPRO,
• модель — ServerPRO-700ADS,
• артикул — EX174460RUS,
• номинальная выходная мощность — 700 Вт,
• форм-фактор — ATX,
• входное напряжение — 115–230 В,
• линия −12 В — до 0,3 А,
• разъем питания процессора — 2 × 4+4 pin CPU,
• цвет корпуса — черный.

Особенности конструкции

Внутренняя архитектура ExeGate ServerPRO-700ADS рассчитана на распределение мощности между несколькими группами нагрузки. Особое внимание уделено каналу +12 В, поскольку именно от него питаются наиболее энергоемкие узлы современной серверной системы: процессорные преобразователи напряжения, платы расширения, накопители и электромеханические компоненты. В данной модели линия разделена на два канала по 35 А, а их общая допустимая мощность достигает 555 Вт. Такое построение отличается от схемы, где практически вся заявленная мощность формально сосредоточена в одном выходном канале. Разделение позволяет распределять электрическую нагрузку между цепями и согласовывать подключение нескольких потребителей, однако при сборке системы необходимо учитывать не только суммарные 700 Вт, но и ограничения каждой конкретной линии.

Принцип работы

После подключения ExeGate ServerPRO-700ADS к сети переменное входное напряжение поступает на фильтрующую и выпрямительную часть. Электромагнитные помехи подавляются входными элементами, после чего сетевой сигнал преобразуется в форму, пригодную для дальнейшей работы импульсного преобразователя. Активный PFC корректирует ток, потребляемый источником из сети. Далее силовой каскад работает на высокой частоте, что позволяет использовать сравнительно компактные трансформаторные компоненты и формировать несколько выходных напряжений без применения громоздкого низкочастотного трансформатора.

Области применения

ExeGate ServerPRO-700ADS EX174460RUS ориентирован на вычислительные системы, где требуется значительное количество силовых подключений и продолжительная эксплуатация. Наиболее характерными направлениями применения являются:

• серверы общего назначения,
• файловые серверы,
• системы хранения данных,
• рабочие станции,
• серверы виртуализации начального уровня,
• вычислительные узлы,
• серверные платформы с несколькими накопителями,
• NAS-системы увеличенной емкости,
• видеосерверы,
• системы видеонаблюдения с большим числом дисков,
• промышленные компьютеры,
• машины обработки данных,
• корпоративные вычислительные станции,
• системы с двумя разъемами процессорного питания,
• конфигурации с PCI-E платами расширения,
• серверные корпуса формата ATX,
• тестовые и лабораторные вычислительные стенды.

Компания «Олниса» осуществляет поставку серверных блоков питания ExeGate ServerPRO-700ADS EX174460RUS и других компонентов вычислительной инфраструктуры. Заказчикам доступны технические консультации по мощности, распределению нагрузки между линиями, форм-фактору, составу разъемов и совместимости выбранного источника с конкретной аппаратной конфигурацией. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

ExeGate ServerPRO-700ADS рассчитан не только на получение номинальных 700 Вт, но и на подключение разветвленной серверной конфигурации. Среди его практических особенностей можно выделить:

• номинальную мощность 700 Вт,
• две отдельные линии +12 В,
• совокупную мощность +12 В до 555 Вт,
• активную коррекцию коэффициента мощности,
• входной диапазон 115–230 В,
• два процессорных разъема 4+4 pin,
• два коннектора PCI-E 6+2 pin,
• девять подключений SATA,
• четыре разъема Molex,
• наличие дополнительного Floppy-коннектора,
• два вентилятора диаметром 80 мм,
• направленное охлаждение силовых компонентов,
• ATX-формат для совместимых серверных корпусов,
• возможность питания систем с большим количеством накопителей,
• поддержку многокомпонентных рабочих станций,
• заявленный ресурс до 50 000 часов,
• рабочий температурный диапазон до +40 °C,
• пригодность для продолжительной эксплуатации серверной платформы.

Таким образом, ExeGate ServerPRO-700ADS EX174460RUS — серверный блок питания, в котором акцент сделан на распределении мощности между многочисленными компонентами вычислительной системы. Номинальные 700 Вт дополнены двумя линиями +12 В по 35 А, развитым набором SATA, CPU и PCI-E разъемов и активной коррекцией коэффициента мощности.
