Контроллер Eliwell ID 985 — комплексное управление температурой и циклами холодильного оборудования

Контроллер Eliwell ID 985 представляет собой электронное устройство управления, разработанное для вентилируемых холодильных установок и оборудования, где необходимо координировать температурное регулирование с работой нескольких исполнительных механизмов. Прибор контролирует показания температурных датчиков и в соответствии с заданной программой формирует команды для компрессора, системы оттайки, вентиляторов испарителя и вспомогательных цепей. Архитектура модели рассчитана на автоматизацию полного рабочего цикла холодильной машины. Помимо поддержания заданной температуры, контроллер Eliwell ID 985 способен учитывать состояние двери, внешние аварийные сигналы, работу реле давления, температуру испарителя и условия завершения оттайки.

Технические характеристики

Основные параметры Eliwell ID 985 отражают возможности контроллера при использовании в коммерческих и промышленных холодильных системах:

• бренд — Eliwell,
• категория — контроллер холодильного оборудования,
• артикул — ID 985,
• назначение — управление вентилируемыми холодильными установками,
• исполнение — электронное панельное,
• размер лицевой части — около 74 × 32 мм,
• монтажное отверстие — 71 × 29 мм,
• монтажная глубина — около 60 мм,
• аналоговые входы — 3,
• поддерживаемые температурные датчики — PTC или NTC,
• цифровые входы — 2 программируемых беспотенциальных входа,
• выходы управления — 4 электромеханических реле,
• напряжение питания — зависит от конкретного исполнения ID 985.

Особенности конструкции

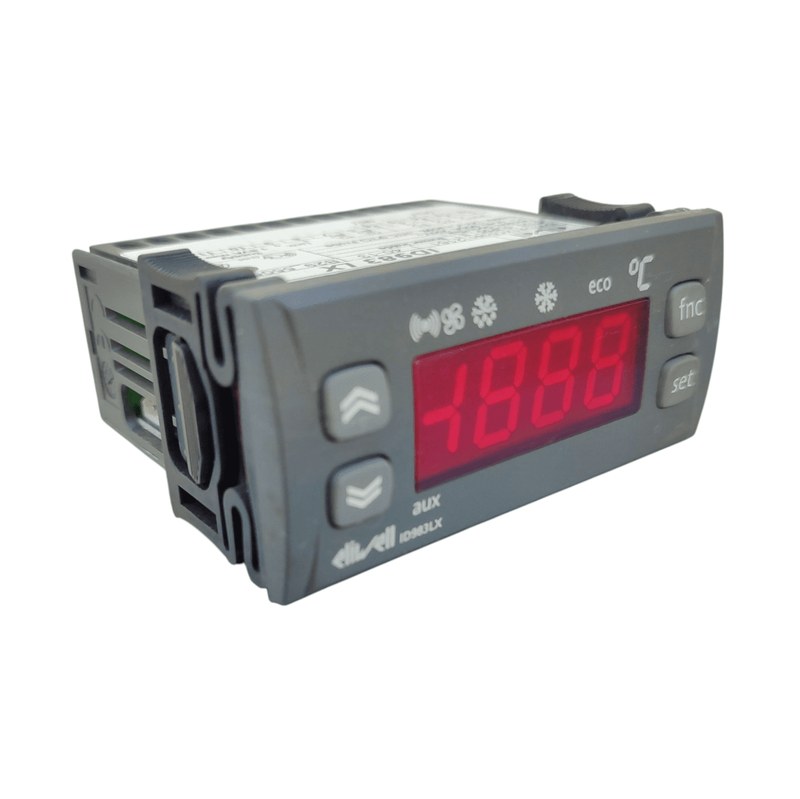

Контроллер Eliwell ID 985 выполнен в малогабаритном корпусе, рассчитанном на встраивание в панель холодильного агрегата, электрического шкафа или пульта управления. После монтажа снаружи остается лицевая часть с дисплеем, функциональными индикаторами и клавишами. Такое расположение обеспечивает оператору доступ к основным параметрам без открытия шкафа автоматики. Цифровой дисплей используется для отображения фактической температуры, установленного значения, кодов аварий и параметров конфигурации. Рядом расположены светодиодные индикаторы, по которым можно определить текущий режим холодильной системы: работу компрессора, активную оттайку, состояние вентиляторов и наличие аварийного события. Клавиши выполняют функции навигации, корректировки значений и запуска предусмотренных программой операций.

Принцип работы

После подачи питания контроллер Eliwell ID 985 проверяет работу дисплея и индикаторов, считывает сигналы датчиков и начинает выполнение установленного алгоритма. Основной температурный канал постоянно используется для сравнения фактического значения с заданной уставкой. Когда температура выходит за предел, требующий охлаждения, соответствующий релейный выход включает компрессор. После достижения необходимого значения компрессор отключается. Переключение происходит не непосредственно в одной точке, а с учетом заданного дифференциала, что предотвращает слишком частые пуски при небольших температурных колебаниях.

Области применения

Функциональная схема Eliwell ID 985 ориентирована прежде всего на оборудование с принудительной циркуляцией воздуха и автоматической оттайкой. Контроллер применяется в следующих системах:

• среднетемпературные холодильные камеры,
• низкотемпературные камеры,
• морозильное оборудование,
• холодильные шкафы,
• торговые холодильные витрины,
• холодильные прилавки,
• промышленные холодильные агрегаты,
• камеры хранения пищевых продуктов,
• склады охлажденной продукции,
• оборудование ресторанов и предприятий общественного питания,
• холодильные системы супермаркетов,
• установки с электрической оттайкой,
• агрегаты с принудительной вентиляцией испарителя,
• оборудование с контролем дверного контакта,
• автоматизированные системы поддержания низких температур.

Компания «Олниса» осуществляет поставку контроллеров Eliwell ID 985 и другой аппаратуры для автоматизации холодильного оборудования. Специалисты предоставляют технические консультации по напряжению питания, типу подключаемых датчиков, характеристикам входов и релейных выходов, температурным диапазонам и выбору необходимого исполнения. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.

Преимущества

Конструкция и функциональные возможности Eliwell ID 985 позволяют объединить несколько задач холодильной автоматики в одном устройстве. К основным преимуществам модели относятся:

• управление компрессором по заданному температурному алгоритму,
• четыре релейных выхода для исполнительных устройств,
• три канала подключения температурных датчиков,
• совместимость с датчиками NTC и PTC,
• два программируемых цифровых входа,
• автоматическое управление оттайкой,
• контроль температуры испарителя,
• управление вентиляторами с учетом рабочего режима,
• защитные задержки включения компрессора,
• обработка сигнала открытия двери,
• возможность использования внешней аварийной команды,
• поддержка функций реле давления,
• температурная аварийная сигнализация,
• индикация состояния основных исполнительных устройств,
• разрешение измерения до 0,1 °C,
• защищенная фронтальная панель IP65,
• компактное панельное исполнение,
• поддержка Copy Card для копирования конфигурации,
• гибкая параметризация алгоритмов холодильной установки.

Таким образом, контроллер Eliwell ID 985 предназначен для централизованного управления основными процессами вентилируемой холодильной установки. Прибор анализирует температуру по нескольким измерительным каналам, управляет компрессором, координирует оттайку и работу вентиляторов, а также обрабатывает сигналы внешних дискретных устройств.
