Серверный корпус ExeGate Pro 3U660-HS16 EX281234 — стоечное шасси 3U с шестнадцатью Hot Swap отсеками

Для сервера с большим количеством накопителей особенно важна не внешняя компактность корпуса, а внутренняя организация дисковой подсистемы, охлаждения и пространства под полноразмерные компоненты. ExeGate Pro 3U660-HS16 EX281234 представляет собой стоечное серверное шасси высотой 3U, рассчитанное на размещение шестнадцати накопителей с возможностью горячей замены.

Технические характеристики

При подборе ExeGate Pro 3U660-HS16 необходимо сопоставлять размеры шасси не только со стойкой, но также с системной платой, блоком питания, картами расширения и планируемой дисковой подсистемой. Основные характеристики исполнения следующие:

• бренд — ExeGate,
• категория — серверный корпус,
• серия — Pro,
• модель — 3U660-HS16,
• артикул — EX281234,
• высота — 3U,
• формат установки — стоечный 19",
• материал шасси — сталь,
• толщина металла — 1,17 мм,
• цвет лицевой части — черный,
• цвет внутреннего шасси — серебристый,
• поддерживаемые платы — Mini-ITX, Mini-DTX, mATX, ATX, SSI CEB, E-ATX и SSI EEB,
• блок питания в базовой комплектации — отсутствует,
• поддерживаемый тип блока питания — ATX,
• масса брутто — около 18,95 кг.

Особенности конструкции

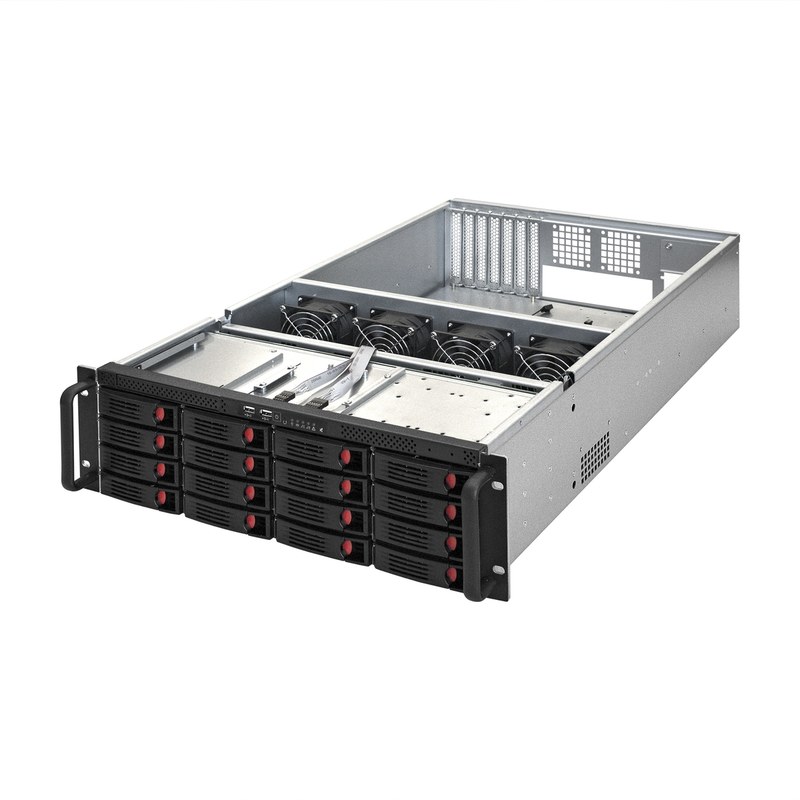

ExeGate Pro 3U660-HS16 построен вокруг плотной фронтальной дисковой секции. Значительную часть передней панели занимают шестнадцать независимых корзин Hot Swap, каждая из которых может использоваться для накопителя формата 3,5 или 2,5 дюйма. Такая архитектура позволяет организовать дисковый массив с высокой плотностью хранения, не расходуя внутреннее пространство шасси на традиционные стационарные корзины. Съемный принцип размещения дисков упрощает обслуживание систем, работающих непрерывно. При использовании совместимого контроллера и правильно организованного массива неисправный накопитель можно извлечь через переднюю панель без разбора корпуса. Механическая часть при этом отделена от интерфейсной: корзины соединяются с внутренней Backplane-платой, через которую организовано подключение накопителей.

Принцип работы

Сам серверный корпус не выполняет вычислений, однако его конструкция напрямую определяет организацию потоков данных, питания и воздуха внутри системы. В ExeGate Pro 3U660-HS16 основная эксплуатационная логика строится вокруг фронтальной дисковой подсистемы и направленного охлаждения. После установки накопителя его корзина вводится в соответствующий слот Hot Swap и соединяет диск с Backplane. Дальнейший обмен данными осуществляется через интерфейсные линии к контроллеру или системной плате. При корректной конфигурации RAID либо HBA накопитель может обслуживаться независимо от остальных дисков массива.

Области применения

Компоновка ExeGate Pro 3U660-HS16 особенно полезна там, где объем дисковой подсистемы имеет такое же значение, как вычислительная производительность. Наиболее характерными направлениями применения являются:

• файловые серверы,
• сетевые хранилища высокой емкости,
• NAS- и SAN-узлы,
• серверы резервного копирования,
• архивные системы хранения,
• видеосерверы,
• серверы систем видеонаблюдения,
• RAID-массивы с большим числом накопителей,
• корпоративные серверы данных,
• системы виртуализации с локальным дисковым массивом,
• медиахранилища,
• серверы обработки больших объемов файлов,
• лабораторные вычислительные платформы,
• системы с несколькими сетевыми адаптерами,
• инфраструктурные серверы формата 3U,
• аппаратные комплексы с материнскими платами SSI EEB и E-ATX.

Компания «Олниса» осуществляет поставку серверных корпусов ExeGate Pro 3U660-HS16 EX281234 и других компонентов для построения вычислительной инфраструктуры. Заказчикам доступны технические консультации по совместимым форматам материнских плат, количеству накопителей, типу блока питания, ограничениям по размерам плат расширения и организации охлаждения. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

ExeGate Pro 3U660-HS16 ориентирован на серверные конфигурации, в которых требуется разместить значительное количество накопителей без перехода к более высокому корпусу. К практическим достоинствам модели относятся:

• шестнадцать фронтальных отсеков Hot Swap,
• поддержка дисков 3,5 и 2,5 дюйма,
• совместимость корзин с SATA и SAS-накопителями,
• стоечная высота 3U,
• глубина шасси 670 мм,
• поддержка E-ATX и SSI EEB,
• семь слотов расширения,
• возможность установки карт длиной до 330 мм,

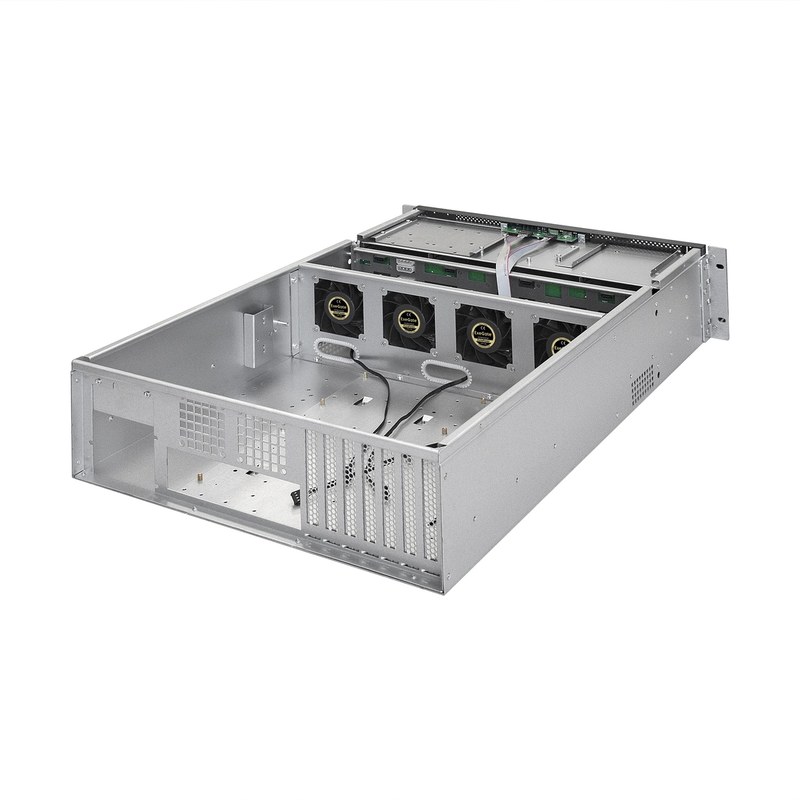

• четыре штатных вентилятора 80 мм,
• места для двух дополнительных вентиляторов 60 мм,
• стальной корпус толщиной 1,17 мм,
• наличие отдельного внутреннего дискового отсека,
• внешний отсек 5,25",
• два фронтальных USB-порта,
• возможность самостоятельного выбора ATX-блока питания,
• удобный фронтальный доступ к накопителям,
• пригодность для массивов большой емкости,
• возможность построения производительного файлового или архивного сервера.

Таким образом, ExeGate Pro 3U660-HS16 EX281234 представляет собой серверный корпус, в котором внутреннее пространство организовано прежде всего вокруг плотной системы хранения. Шестнадцать Hot Swap корзин позволяют сформировать массив из HDD или SSD, сохраняя при этом высоту платформы в пределах 3U.
