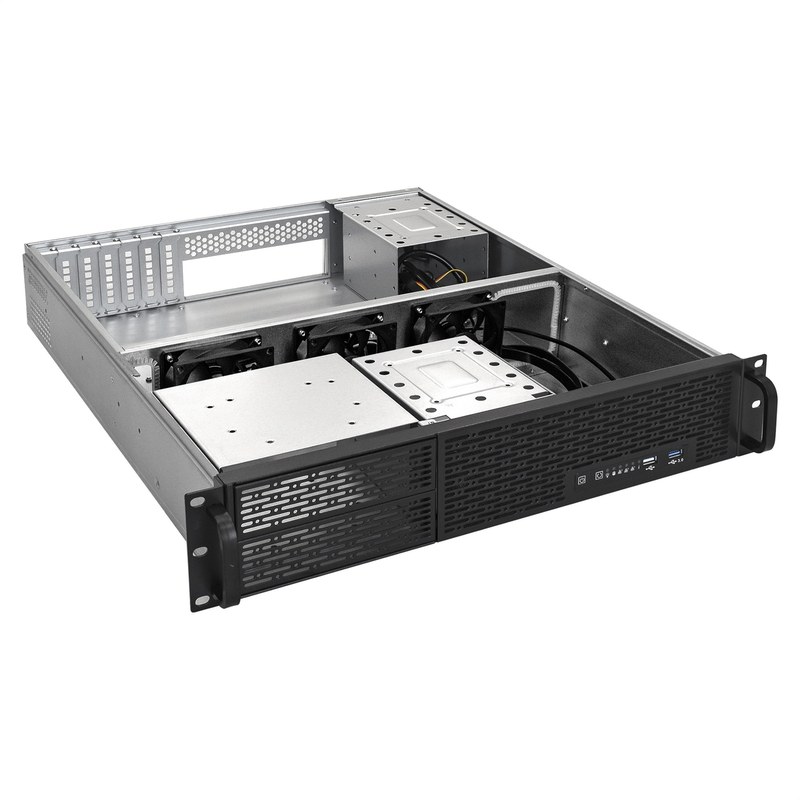

Серверный корпус ExeGate Pro 2U550-06/2U2088 EX172968 — компактная 2U-платформа для стоечных вычислительных систем

При размещении вычислительной платформы в стойке ограничение по высоте напрямую влияет на компоновку охлаждения, накопителей и плат расширения. ExeGate Pro 2U550-06/2U2088 EX172968 рассчитан на создание сервера высотой 2U, в котором полноценная системная плата ATX сочетается с несколькими внутренними дисковыми позициями и семью низкопрофильными слотами расширения.

Технические характеристики

При проектировании сервера на базе ExeGate Pro 2U550-06/2U2088 важны не только размеры корпуса, но и ограничения по высоте охлаждения, длине карт и формату блока питания. К ключевым параметрам модели относятся:

• бренд — ExeGate,
• категория — стоечный серверный корпус,
• серия — Pro,
• модель — 2U550-06/2U2088,
• артикул — EX172968,
• высота шасси — 2U,
• поддерживаемые системные платы — Mini-ITX, Mini-DTX, mATX и ATX,
• материал корпуса — сталь,
• толщина металла — 1 мм,
• цвет лицевой панели — черный,
• цвет внутреннего шасси — серебристый,
• масса нетто — около 7,6 кг.

Особенности конструкции

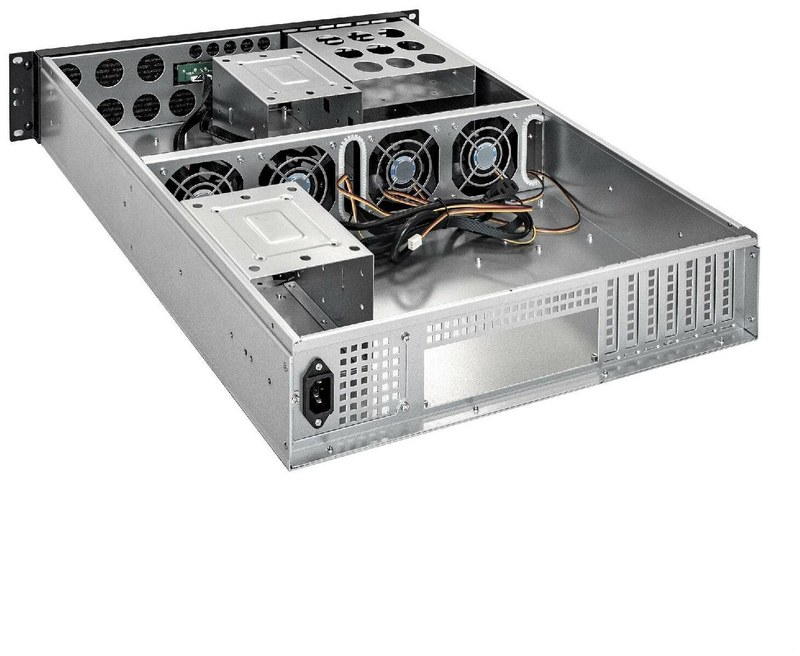

ExeGate Pro 2U550-06/2U2088 построен по классической для 2U-систем горизонтальной схеме. Высота 89 мм заставляет располагать компоненты преимущественно в одной плоскости, поэтому внутреннее пространство разделено между системной платой, накопителями, блоком питания и фронтальными отсеками с минимальным запасом по вертикали. Корпус выполнен из стали толщиной 1 мм. Жесткость материала важна для длинного шасси, которое закрепляется в стойке за фронтальные монтажные элементы и при полной комплектации несет массу системной платы, накопителей, блока питания и карт расширения.

Принцип работы

После сборки серверной платформы ExeGate Pro 2U550-06/2U2088 выполняет прежде всего механическую и тепловую функцию. Корпус удерживает компоненты в единой геометрии, формирует воздушный канал и обеспечивает доступ к органам управления и интерфейсам со стороны передней и задней панелей. Накопители устанавливаются во внутренние отсеки и соединяются непосредственно кабелями с системной платой либо отдельным контроллером. В отличие от Hot Swap моделей, здесь дисковая подсистема не предполагает штатного быстрого извлечения накопителя через фронтальную панель во время работы. Для физического обслуживания внутренних дисков требуется доступ внутрь шасси.

Области применения

Формат ExeGate Pro 2U550-06/2U2088 подходит для серверов, которым требуется умеренная глубина корпуса и достаточно развитая внутренняя дисковая компоновка. Наиболее характерные направления использования:

• файловые серверы,
• офисные серверы приложений,
• серверы резервного копирования,
• локальные системы хранения данных,
• серверы видеонаблюдения,
• сетевые шлюзы,
• маршрутизирующие платформы,
• серверы баз данных умеренной мощности,
• инфраструктурные серверы компаний,
• системы мониторинга и диспетчеризации,
• лабораторные вычислительные узлы,
• серверы автоматизации,
• платформы с несколькими низкопрофильными сетевыми адаптерами,
• системы с RAID-контроллерами low-profile,
• небольшие стойки и телекоммуникационные шкафы,
• проекты, где глубина стандартного серверного корпуса избыточна.

Компания «Олниса» осуществляет поставку серверных корпусов ExeGate Pro 2U550-06/2U2088 EX172968 и других компонентов стоечной вычислительной инфраструктуры. Заказчикам доступны технические консультации по форматам материнских плат, компоновке накопителей, размерам блока питания, ограничениям по процессорному охлаждению и совместимости низкопрофильных плат расширения. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Архитектура ExeGate Pro 2U550-06/2U2088 ориентирована на компактную серверную сборку без чрезмерного увеличения глубины стойки. К практическим достоинствам корпуса относятся:

• высота 2U при поддержке системных плат ATX,
• глубина шасси 550 мм,
• до восьми посадочных мест под 3,5-дюймовые накопители,
• возможность альтернативного размещения 2,5-дюймовых SSD,
• два внешних отсека 5,25",
• семь низкопрофильных слотов расширения,
• поддержка карт длиной до 250 мм,
• совместимость с блоками питания ATX и 2U,
• возможность самостоятельного выбора мощности источника питания,
• три штатных вентилятора диаметром 80 мм,
• центральная схема организации воздушного потока,
• пылевой фильтр во фронтальной зоне,
• отдельные индикаторы сетевой активности и аварийного состояния,
• наличие USB 2.0 и USB 3.0 на лицевой панели,
• стальное шасси толщиной 1 мм,
• поддержка плат Mini-ITX, Mini-DTX, mATX и ATX,
• пригодность для файловых, сетевых и инфраструктурных серверов,
• умеренная масса базового корпуса без силового блока.

Таким образом, ExeGate Pro 2U550-06/2U2088 EX172968 представляет собой серверный корпус, в котором высота 2U сочетается с глубиной всего 550 мм и возможностью установки полноразмерной ATX-платы. Такая геометрия удобна для серверных и телекоммуникационных стоек, где излишняя глубина шасси затрудняет монтаж или обслуживание оборудования.
