Тепловизионный мультиметр Fluke 279 FC/iFlex 4684050 — электрические измерения и поиск перегрева одним прибором

Поиск электрической неисправности нередко начинается не с подключения щупов, а с обнаружения участка, на котором выделяется аномальное количество тепла. Ослабленный контакт, перегруженный проводник, дефектный автоматический выключатель или неисправное соединение способны создавать локальный перегрев задолго до полного отказа оборудования. Fluke 279 FC/iFlex 4684050 объединяет цифровой True RMS мультиметр и инфракрасную камеру, позволяя сначала локализовать подозрительный участок, а затем выполнить электрические измерения тем же прибором.

Технические характеристики

К основным параметрам Fluke 279 FC/iFlex относятся следующие измерительные и тепловизионные характеристики:

• бренд — Fluke,
• категория — цифровой True RMS мультиметр со встроенным тепловизором,
• модель — Fluke 279 FC/iFlex,
• каталожный номер — 4684050,
• измерение постоянного напряжения — до 1000 В,
• габариты — примерно 215,9 × 93,9 × 57,1 мм,
• масса — около 0,793 кг.

Особенности конструкции

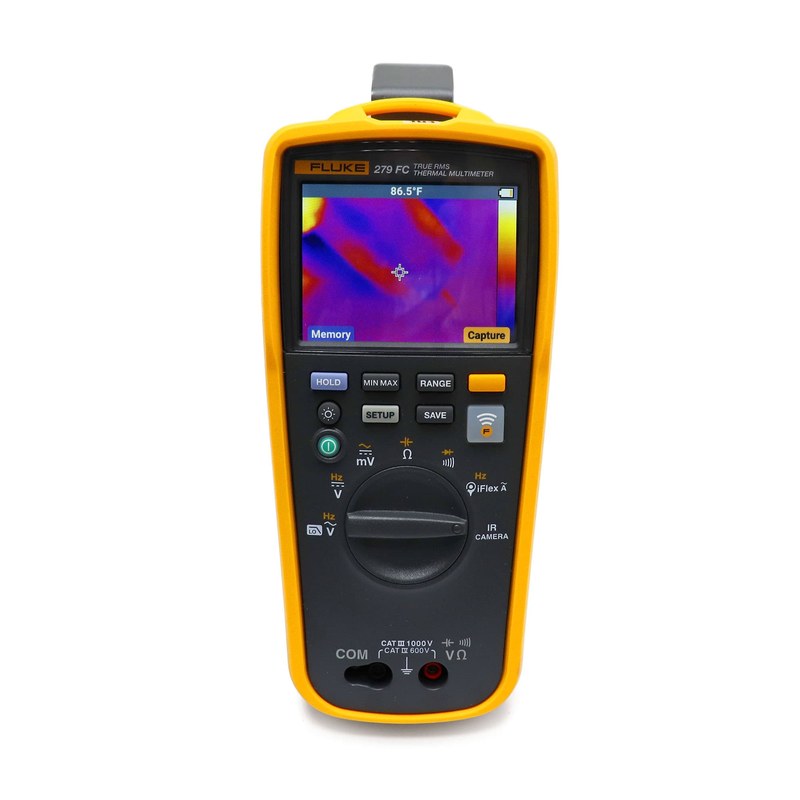

Главное конструктивное отличие Fluke 279 FC от обычного цифрового мультиметра — инфракрасная камера, встроенная непосредственно в корпус прибора. Для перехода к тепловизионному режиму не требуется подключать внешний датчик: оператор выбирает соответствующее положение переключателя и получает тепловую карту исследуемого объекта на цветном экране. Инфракрасный детектор воспринимает излучение в диапазоне 7,5–14 мкм. Это позволяет визуализировать температурное распределение на автоматических выключателях, клеммах, кабельных соединениях, предохранителях, контакторах и корпусах оборудования. Центральная точка используется для определения температуры выбранной области.

Принцип работы

Диагностику с Fluke 279 FC удобно начинать с тепловизионного обзора. Прибор направляют на распределительный щит, коммутационный аппарат или другой объект, после чего инфракрасный сенсор фиксирует интенсивность теплового излучения отдельных участков. Электроника преобразует полученные значения в цветовую карту, на которой зоны с различной температурой визуально различаются. Такой способ позволяет быстро найти компонент, температура которого отличается от соседних элементов, работающих в аналогичном режиме. Например, один из трех одинаково нагруженных фазных контактов может иметь заметно более высокую температуру. Это еще не определяет причину неисправности, но указывает точку для дальнейшей проверки.

Области применения

Сочетание электрических и тепловизионных функций делает Fluke 279 FC пригодным для комплексной диагностики различных энергетических и промышленных объектов. Типичными областями использования являются:

• распределительные электрические щиты,
• автоматические выключатели,
• контакторы и пускатели,
• предохранители и держатели плавких вставок,
• силовые кабельные соединения,
• клеммные блоки,
• электродвигатели,
• частотно-регулируемые приводы,
• промышленные панели управления,
• источники бесперебойного питания,
• силовые трансформаторы и вторичные цепи,
• системы отопления, вентиляции и кондиционирования,
• электрическое оборудование производственных линий,
• профилактическое техническое обслуживание,
• поиск перегруженных проводников,
• проверка качества ремонта после устранения неисправности.

Компания «Олниса» осуществляет поставку тепловизионных мультиметров Fluke 279 FC/iFlex 4684050 и другого профессионального измерительного оборудования. Заказчикам доступны технические консультации по электрическим диапазонам, возможностям встроенной инфракрасной камеры, применению датчика iFlex и выбору прибора для конкретных диагностических задач. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Главное практическое достоинство Fluke 279 FC заключается в последовательном применении теплового и электрического методов диагностики одним переносным устройством. К преимуществам модели относятся:

• встроенный инфракрасный тепловизор,
• температурный диапазон от −10 до +200 °C,
• инфракрасное разрешение 102 × 77,
• поле зрения 36° × 27°,
• поиск локальных участков перегрева без контакта с объектом,
• True RMS измерение переменных сигналов,
• контроль напряжения до 1000 В AC/DC,
• измерение переменного тока до 2500 А с iFlex,
• измерение сопротивления до 50 МОм,
• контроль частоты до 100 кГц,
• измерение емкости до 9999 мкФ,
• режимы MIN/MAX,
• проверка диодов и прозвонка цепей,
• внутренняя память тепловых изображений,
• беспроводная система Fluke Connect,
• цветной дисплей 3,5 дюйма,

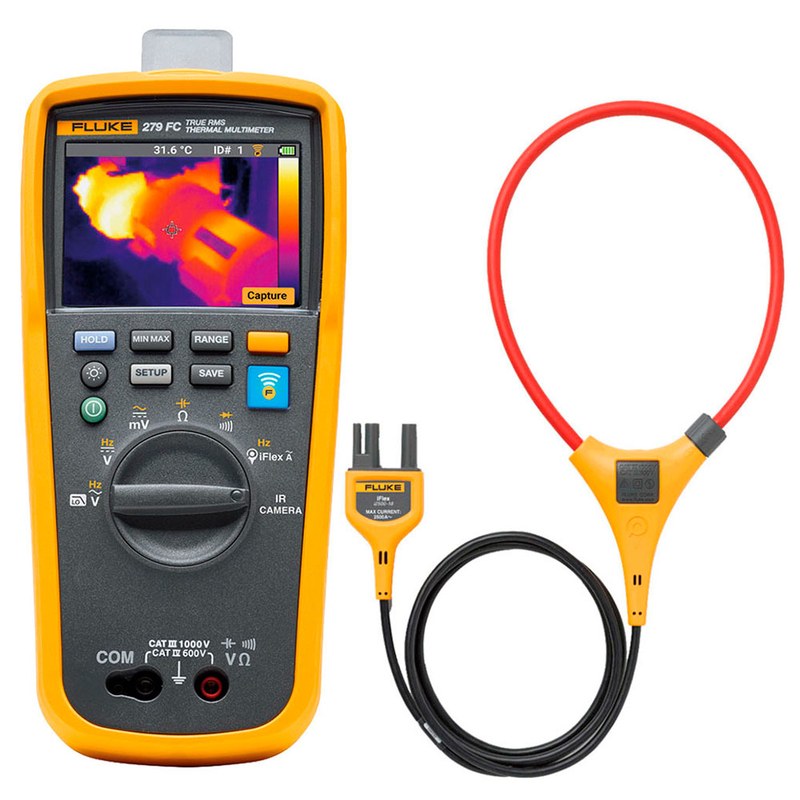

• гибкий токовый датчик для труднодоступных проводников,
• категория CAT III 1000 В,
• категория CAT IV 600 В,
• перезаряжаемый аккумулятор с продолжительной автономной работой.

Таким образом, Fluke 279 FC/iFlex 4684050 объединяет два последовательных этапа поиска электрической неисправности. Инфракрасная камера помогает быстро определить область температурной аномалии, после чего встроенный цифровой мультиметр используется для проверки электрических параметров непосредственно на выбранном участке.
