Многофункциональный тестер электроустановок Fluke 1664 FC 4884288 — комплексная проверка изоляции, УЗО, петли и защитных цепей
Проверка низковольтной электроустановки требует последовательного контроля нескольких независимых параметров: непрерывности защитных проводников, сопротивления изоляции, импеданса петли, параметров УЗО, чередования фаз и состояния заземления. Fluke 1664 FC объединяет эти операции в одном переносном приборе и позволяет проводить комплексные испытания без постоянной смены измерительного оборудования.
Технические характеристики
К наиболее значимым параметрам Fluke 1664 FC относятся:
- бренд — Fluke,
- категория — многофункциональный тестер электроустановок,
- модель — Fluke 1664 FC,
- каталожный номер — 4884288,
- измерение переменного напряжения — до 500 В,
- разрешение по напряжению — 0,1 В,
- поддерживаемые типы УЗО — AC, A, B и S,
- измерение сопротивления заземления — до 2000 Ом,
- габариты — приблизительно 250 × 125 × 100 мм.
Особенности конструкции

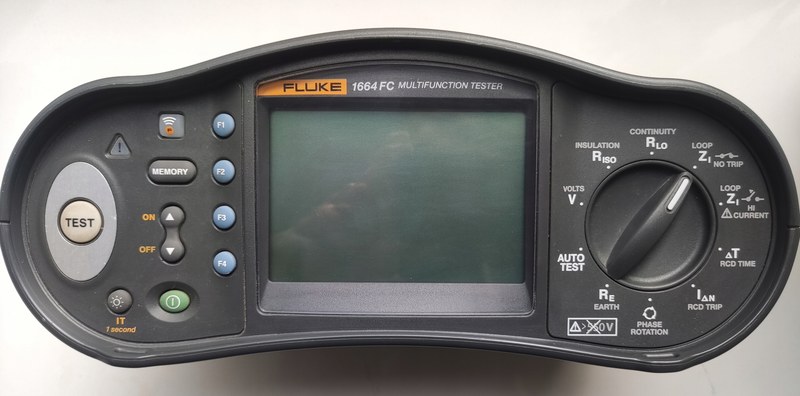

Fluke 1664 FC выполнен в переносном корпусе с крупным поворотным переключателем режимов. Такое решение позволяет выбирать основную измерительную функцию непосредственно физическим органом управления, не проходя через многоуровневое программное меню. Для специалиста, который последовательно выполняет десятки однотипных операций на объекте, это сокращает время между тестами. Измерительные входы рассчитаны на подключение отдельных щупов, трехпроводного сетевого кабеля и дистанционного пробника. Комплектный TP165X позволяет запускать часть измерений непосредственно со щупа, когда сам прибор расположен на ремне или другой точке и оператору неудобно каждый раз возвращаться к клавише TEST.
Принцип работы
Проверка электроустановки обычно начинается с определения состояния защитных проводников. Fluke 1664 FC подает измерительный ток через исследуемую цепь и определяет ее сопротивление. Низкое значение подтверждает электрическую непрерывность соединения, тогда как повышенный результат может указывать на плохой контакт, поврежденный проводник или ошибку монтажа. Испытание изоляции выполняется иначе. Прибор формирует постоянное испытательное напряжение 50, 100, 250, 500 или 1000 В и измеряет протекающий через изоляцию ток утечки. По отношению приложенного напряжения к этому току рассчитывается сопротивление изоляции. Выбор испытательного уровня зависит от типа цепи и требований к конкретной установке.
Области применения

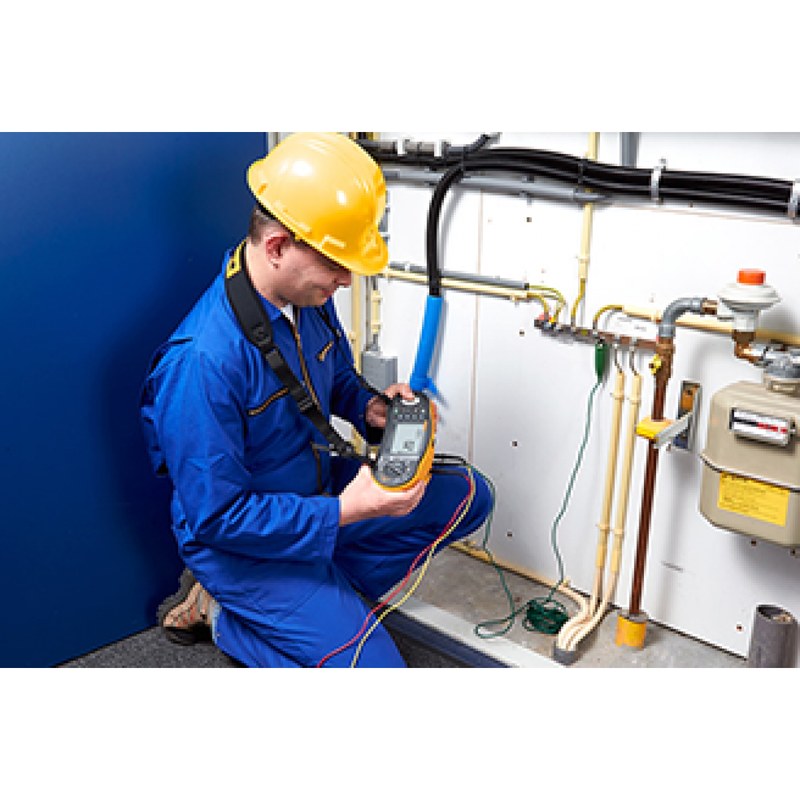

Функциональность Fluke 1664 FC рассчитана на комплексное обследование низковольтных электрических установок. Основные направления применения:
- приемочные испытания новых электроустановок,
- периодические проверки действующих электрических сетей,
- контроль защитных PE-проводников,
- измерение сопротивления изоляции кабелей,
- проверка розеточных групп,
- измерение импеданса петли фаза–земля,
- контроль сопротивления линии,
- расчет перспективного тока короткого замыкания,
- проверка устройств защитного отключения,
- испытание УЗО типов AC, A и B,
- проверка защит зарядных станций электромобилей,
- измерение сопротивления заземления,
- проверка чередования фаз,
- диагностика распределительных щитов,
- обслуживание коммерческих и промышленных объектов,
- документирование результатов электромонтажных испытаний.
Компания «Олниса» осуществляет поставку многофункциональных тестеров электроустановок Fluke 1664 FC 4884288 и другого профессионального электроизмерительного оборудования. Заказчикам доступны технические консультации по диапазонам измерений, поддерживаемым типам УЗО, функциям проверки изоляции, петли и заземления, а также возможностям передачи результатов. Заявки оперативно обрабатываются, доставка оборудования организуется по всей стране.
Преимущества
Fluke 1664 FC объединяет функции нескольких специализированных приборов и сокращает количество ручных операций при комплексном обследовании электроустановки. К практическим преимуществам относятся:
- испытательные напряжения изоляции от 50 до 1000 В,
- измерение сопротивления изоляции до 1000 МОм,
- низкоомная проверка защитных соединений,
- измерение импеданса линии и петли,
- режим No Trip для цепей с УЗО,
- определение перспективного тока короткого замыкания,
- расчет тока замыкания на землю,
- проверка УЗО типов AC, A, B и селективных устройств,
- тестирование A-EV и RDC-DD,
- контроль сопротивления заземления,
- определение последовательности фаз,
- Insulation PreTest для защиты подключенной электроники,
- Auto Test с выполнением нескольких проверок за один цикл,
- память максимального импеданса Z-max,
- компенсация сопротивления измерительных проводов,
- встроенное хранение результатов,
- поддержка Fluke Connect,
- дистанционный измерительный пробник,
- категория безопасности CAT IV 300 В,
- компактный корпус для выездной эксплуатации.
Таким образом, Fluke 1664 FC 4884288 предназначен не для одной конкретной электрической величины, а для последовательной оценки безопасности электроустановки в целом. Один прибор позволяет проверить защитный проводник, изоляцию, петлю короткого замыкания, устройства дифференциальной защиты, заземление и порядок фаз, а затем сохранить полученные результаты.
