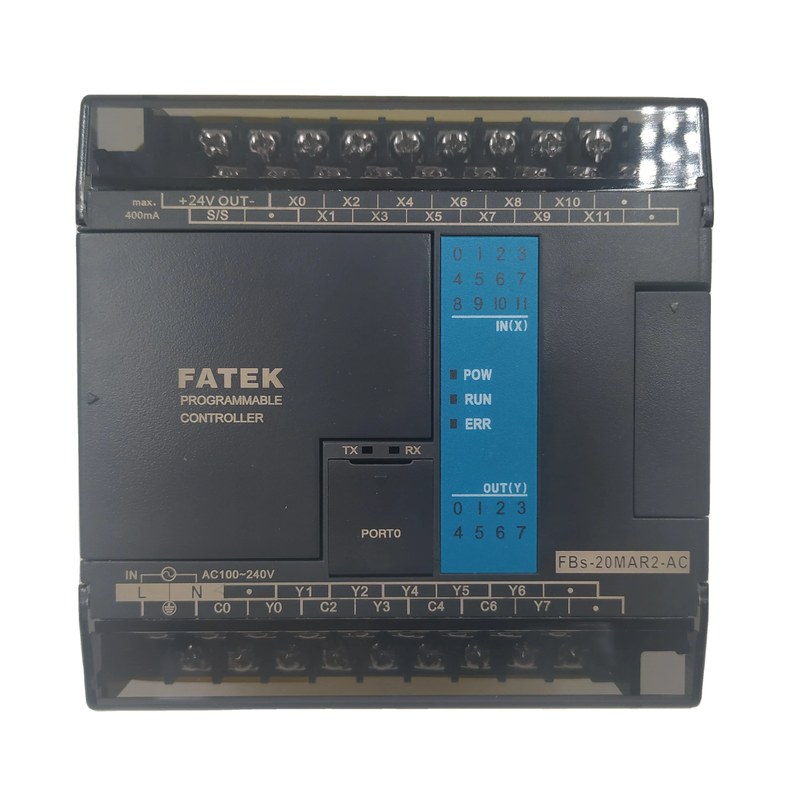

Программируемый логический контроллер FATEK FBs-20MCR2-AC — компактный PLC с 20 дискретными каналами и высокоскоростными входами

В локальной системе автоматизации контроллер должен не только выполнять логические операции, но и своевременно воспринимать короткие импульсы датчиков, взаимодействовать с операторскими панелями и управлять исполнительными устройствами различных типов. FATEK FBs-20MCR2-AC решает эти задачи в компактном модульном формате и относится к расширенной линейке FBs-MC.

Технические характеристики

Основные параметры FATEK FBs-20MCR2-AC определяют его возможности как самостоятельного контроллера и центрального устройства расширяемой системы:

• бренд — FATEK,
• категория — программируемый логический контроллер PLC,
• серия — FBs,
• модель — FBs-20MCR2-AC,
• класс центрального модуля — MC,
• напряжение питания — 100–240 В AC, 50/60 Гц,
• количество дискретных входов — 12,
• номинальное напряжение входов — 24 В DC,
• высокоскоростные входы — 4 канала до 200 кГц,
• входы средней скорости — 2 канала до 20 кГц,
• габариты — около 90 × 90 × 80 мм.

Особенности конструкции

FBs-20MCR2-AC объединяет центральный процессор, источник внутреннего питания, дискретные каналы и коммуникационный порт в одном корпусе. Такой формат уменьшает число отдельных устройств в небольшом шкафу управления, но при необходимости базовая конфигурация может быть дополнена модулями расширения. В контроллере применяется разработанная FATEK архитектура System on Chip. В одном специализированном кристалле объединены CPU и аппаратные функциональные блоки, отвечающие за обработку быстродействующих событий. Это важно для сигналов, продолжительность которых может оказаться меньше обычного времени программного цикла PLC: аппаратный счетчик или вход захвата регистрирует событие независимо от последовательного исполнения основной программы.

Принцип работы

После подачи питания PLC выполняет внутреннюю инициализацию, проверяет рабочее состояние и переходит к циклическому исполнению пользовательской программы. В начале цикла считывается состояние входных цепей, затем процессор обрабатывает записанную логику, после чего обновляет выходные команды и выполняет системные операции. Например, сигнал от концевого выключателя поступает на один из входов X. Программа проверяет его совместно с условиями блокировки, состоянием других механизмов и внутренними регистрами. Если логическое выражение выполняется, соответствующий выход Y изменяет состояние и включает контактор, клапан, сигнализатор или другое внешнее устройство.

Области применения

FATEK FBs-20MCR2-AC подходит для машин и установок с умеренным количеством дискретных сигналов, которым одновременно могут требоваться высокоскоростной счет и сетевой обмен. Типичные области использования:

• автоматизация упаковочных машин,
• небольшие конвейерные установки,
• управление насосными агрегатами,
• компрессорное оборудование,
• системы вентиляции и воздухообмена,
• технологические шкафы управления,
• автоматические дозирующие установки,
• станки и вспомогательные механизмы,
• линии сортировки продукции,
• контроль положения по энкодеру,
• счет изделий на производственном потоке,
• автоматизация ворот и транспортных механизмов,
• водоподготовительные установки,
• системы диспетчеризации инженерного оборудования,
• локальные производственные машины,
• проекты с операторскими панелями HMI и обменом Modbus.

Компания «Олниса» осуществляет поставку программируемых логических контроллеров FATEK FBs-20MCR2-AC и совместимых компонентов промышленной автоматизации. Заказчикам доступны технические консультации по количеству входов и выходов, типу выходных каналов, питанию, коммуникационным интерфейсам и возможностям расширения PLC. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Архитектура FBs-20MCR2-AC позволяет закрыть значительную часть задач локальной автоматизации одним центральным модулем. К практическим достоинствам контроллера относятся:

• 12 дискретных входов 24 В DC,
• 8 релейных выходов,
• входные каналы с частотой счета до 200 кГц,
• аппаратная обработка высокоскоростных импульсов,
• программная память объемом 20K слов,
• скорость базовой инструкции около 0,33 мкс,
• встроенный порт RS-232,
• возможность расширения коммуникационной системы до пяти портов,
• поддержка Modbus RTU/ASCII,
• встроенные часы реального времени,
• расширяемая модульная архитектура,
• съемные клеммные блоки,
• релейные выходы для коммутации разнородной нагрузки,
• поддержка счетчиков и прерываний,
• программирование в WinProLadder,
• монтаж на стандартную DIN-рейку,
• компактное размещение в шкафу автоматики,
• возможность интеграции с HMI и системой диспетчеризации.

Таким образом, FATEK FBs-20MCR2-AC представляет собой компактный PLC с двадцатью встроенными дискретными каналами и развитой аппаратной поддержкой быстродействующих входных функций. Четыре входа с частотой до 200 кГц делают контроллер подходящим не только для простой релейной логики, но и для задач подсчета импульсов, измерения перемещений и контроля механических процессов.
