Токовые клещи Fluke 355 2840265 — True RMS измерения до 2000 А для промышленной силовой диагностики

В силовых распределительных системах измерение тока традиционным мультиметром связано с необходимостью разрывать цепь или применять внешний измерительный преобразователь. Fluke 355 2840265 решает эту задачу бесконтактным способом: проводник охватывается магнитопроводом клещей, а величина протекающего тока определяется без отключения нагрузки. Прибор рассчитан на работу с токами промышленного уровня и способен измерять постоянный ток до 2000 А и переменный ток True RMS до 1400 А.

Технические характеристики

Основные параметры Fluke 355 определяют его специализацию на высокотоковой диагностике промышленного электрооборудования:

• бренд — Fluke,
• категория — цифровые токовые клещи True RMS,
• модель — Fluke 355,
• каталожный номер — 2840265,
• измерение переменного тока — до 1400 А RMS,
• измерение постоянного тока — до 2000 А,
• диапазоны AC — 40, 400 и 1400 А,
• диапазоны DC — 40, 400 и 2000 А,
• разрешение по току — от 0,01 А,
• масса — около 0,81 кг.

Особенности конструкции

Fluke 355 разработан для измерений на проводниках значительно большего диаметра, чем допускают стандартные токовые клещи общего назначения. Раскрытие 58 мм дает возможность охватить мощные одножильные кабели, токоведущие шины и некоторые группы проводников без демонтажа соединений. Магнитная измерительная система встроена непосредственно в губки. При работе с переменным током прибор воспринимает магнитное поле, создаваемое током проводника, и преобразует его в электрический сигнал. Для постоянного тока используется измерительная схема, способная определять статическую составляющую магнитного поля, поэтому Fluke 355 пригоден не только для сетей AC, но и для аккумуляторных, приводных и других DC-систем.

Принцип работы

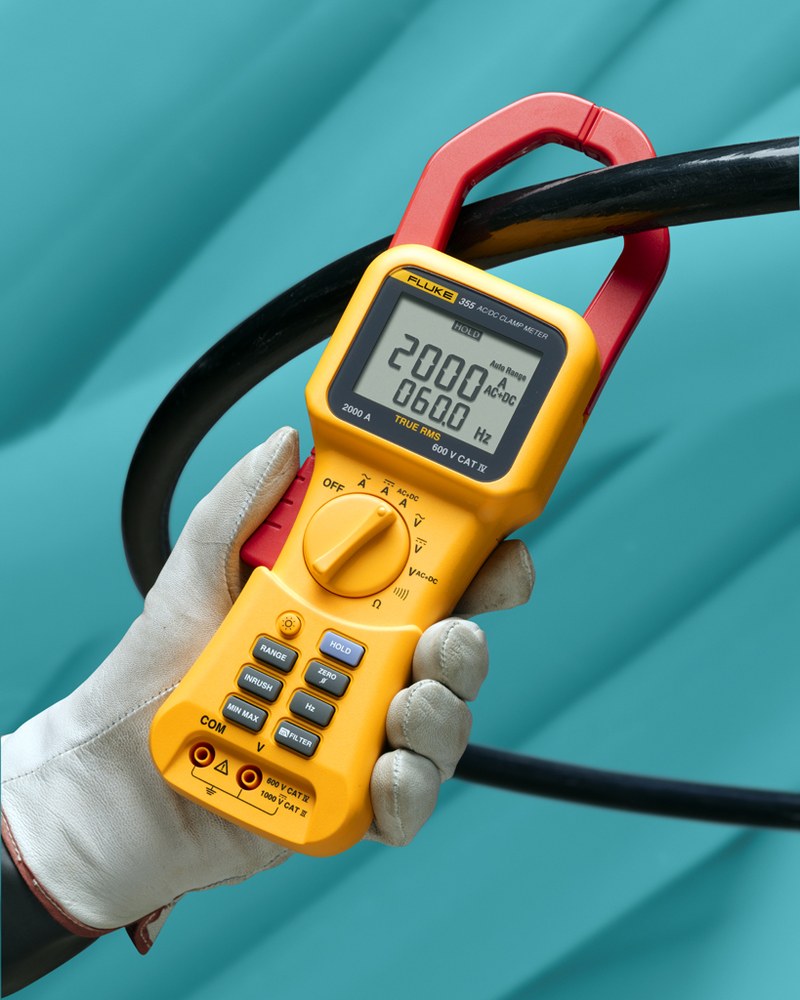

При измерении тока пользователь размыкает губки клещей, охватывает один проводник и замыкает магнитопровод. Если одновременно охватить фазный и обратный провод одного контура, их магнитные поля частично или полностью скомпенсируются, поэтому результат будет неверным. Для корректного измерения через окно клещей должен проходить проводник, ток которого требуется определить. Сигнал от магнитной системы поступает в измерительный тракт, где преобразуется в цифровое значение. При переменном токе используется расчет True RMS. Такой метод определяет действующее значение сигнала и сохраняет практическую точность при искаженной форме волны, характерной для частотных преобразователей, импульсных блоков питания и других нелинейных нагрузок.

Области применения

Fluke 355 ориентирован прежде всего на высокотоковое промышленное оборудование. Типичными направлениями эксплуатации являются:

• силовые распределительные щиты,
• вводно-распределительные устройства,
• промышленные электродвигатели,
• частотно-регулируемые приводы,
• трансформаторные установки,
• генераторные системы,
• источники постоянного тока большой мощности,
• аккумуляторные установки,
• системы бесперебойного питания,
• промышленные выпрямители,
• сварочное оборудование,
• электроснабжение производственных линий,
• диагностика токовой нагрузки кабелей,
• контроль распределения нагрузки по фазам,
• измерение пусковых токов,
• поиск перегрузок в силовых цепях.

Компания «Олниса» осуществляет поставку токовых клещей Fluke 355 2840265 и другого профессионального электроизмерительного оборудования. Заказчикам доступны технические консультации по диапазонам измерений, категориям электробезопасности, допустимому диаметру проводников и выбору прибора под конкретные диагностические задачи. Заявки оперативно обрабатываются, а доставка оборудования организуется по всей стране.

Преимущества

Конструкция Fluke 355 ориентирована на измерения, где возможностей стандартных токовых клещей недостаточно. К практическим преимуществам модели относятся:

• измерение постоянного тока до 2000 А,
• измерение переменного тока True RMS до 1400 А,
• широкое раскрытие губок 58 мм,
• работа с крупными кабелями и токоведущими шинами,
• измерение постоянного напряжения до 1000 В,
• контроль переменного напряжения до 600 В,
• измерение сопротивления до 400 кОм,
• измерение частоты до 1 кГц,
• режим фиксации пускового тока Inrush,
• функции MIN, MAX и AVG,
• фильтр низких частот,
• прозвонка электрических цепей,
• фиксация показаний Display Hold,
• подсветка дисплея,
• категория CAT IV 600 В,
• категория CAT III 1000 В,
• корпус IP42,
• автономная работа от стандартных батарей AA,
• пригодность для промышленного технического обслуживания.

Таким образом, Fluke 355 2840265 представляет собой токовые клещи для диагностики силовых цепей, где рабочие токи значительно превышают диапазон обычных переносных измерительных приборов. Максимум 2000 А по постоянному току, 1400 А по переменному и раскрытие губок 58 мм делают модель подходящей для кабелей и шин высокомощного электрооборудования.
