Fluke Networks IntelliTone Pro 200 MT-8200-60-KIT — профессиональный комплект для трассировки и идентификации медных кабельных линий

Большое количество однотипных кабелей в телекоммуникационном шкафу существенно усложняет поиск конкретной линии. Простого визуального прослеживания обычно недостаточно: проводники проходят в общих лотках, скрываются за панелями, объединяются в плотные жгуты и заканчиваются среди десятков одинаковых портов. Комплект Fluke Networks IntelliTone Pro 200 MT-8200-60-KIT предназначен для электрической идентификации таких соединений без последовательного отключения всей кабельной инфраструктуры.

Технические характеристики

Основные рабочие параметры комплекта Fluke Networks MT-8200-60-KIT определяют его применение при монтаже и сервисном обслуживании медных сетей:

• бренд — Fluke Networks,
• серия — IntelliTone Pro 200,
• модель — MT-8200-60-KIT,
• категория оборудования — генератор сигнала с поисковым щупом,
• выявляемые нарушения — обрыв, короткое замыкание и ошибки соединения проводников,
• сетевой разъем генератора — 8-контактный модульный интерфейс,
• коаксиальный интерфейс — F-разъем,
• подключение отдельных проводников — через измерительные выводы.

Особенности конструкции

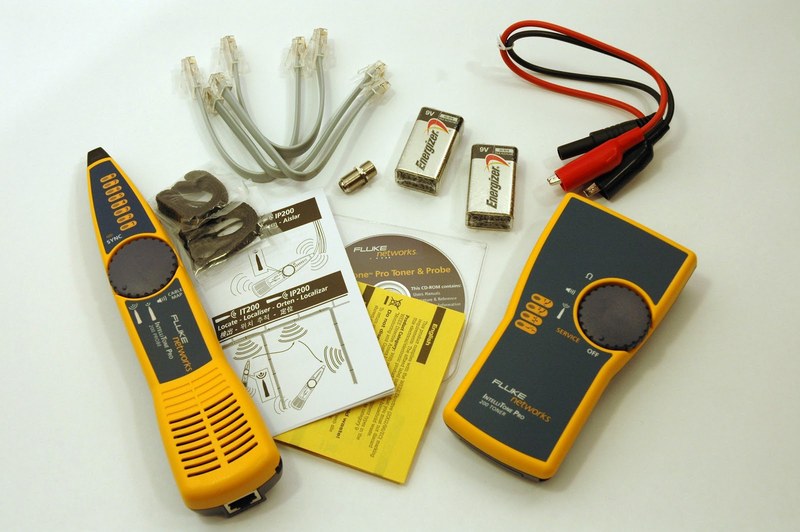

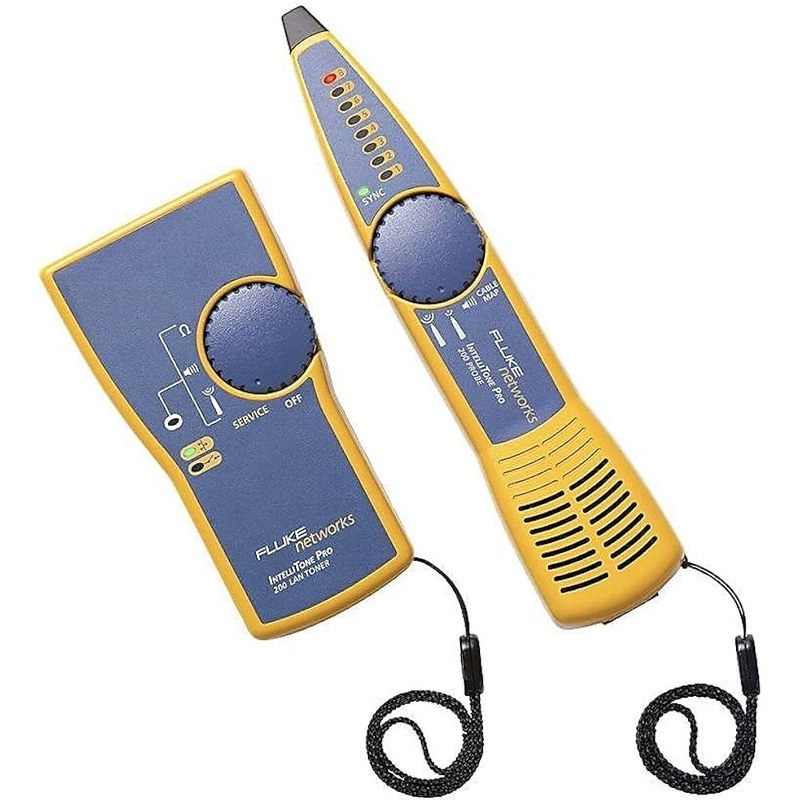

MT-8200-60-KIT построен по раздельной двухприборной схеме. Передающий модуль формирует тестовый сигнал и вводит его в исследуемую линию, а ручной щуп используется на противоположном конце или вдоль кабельной трассы. Благодаря этому монтажник может работать в распределенном объекте, где коммутационная панель и удаленная розетка находятся в разных помещениях. Генератор имеет несколько вариантов физического подключения. Через модульный разъем он взаимодействует с многопарными кабелями Ethernet. F-разъем рассчитан на коаксиальную инфраструктуру, а дополнительные измерительные выводы позволяют вводить тон непосредственно в отдельные жилы или двухпроводную линию. Универсальность соединений уменьшает необходимость носить отдельные генераторы для разных типов кабеля.

Принцип работы

Перед началом поиска известный конец кабеля подключают к генератору. Далее выбирается подходящий режим сигнала. Для структурированных кабельных систем и сетей Ethernet преимущественно используется цифровой IntelliTone. Сформированный код передается по проводникам и создает вокруг линии электромагнитное поле, воспринимаемое приемным щупом. На первом этапе требуется определить не конкретный провод, а область его расположения. Для этого оператор проводит щупом вдоль групп кабелей и ориентируется на увеличение принимаемого уровня. После локализации нужного жгута поиск становится более точным: чувствительная часть перемещается между отдельными линиями до уверенного определения исходного кабеля.

Области применения

Комплект применяется специалистами, которые обслуживают разветвленную медную кабельную инфраструктуру. Типичные задачи включают:

• поиск кабеля среди многочисленных линий в телекоммуникационном шкафу,
• идентификацию соединения между розеткой и патч-панелью,
• обнаружение нужной витой пары в общем кабельном пучке,
• трассировку линий UTP и STP,
• работу с действующими Ethernet-соединениями,
• поиск коаксиальных кабелей,
• обслуживание телефонных сетей,
• определение отдельных сигнальных пар,
• проверку после монтажа RJ45-соединений,
• диагностику обрыва проводника,
• выявление короткого замыкания,
• проверку неправильной раскладки жил,
• обслуживание IP-видеонаблюдения,
• поиск кабелей охранных и слаботочных систем,
• реконструкцию существующих СКС,
• инвентаризацию немаркированных сетевых линий.

Компания «Олниса» осуществляет поставку комплектов Fluke Networks IntelliTone Pro 200 MT-8200-60-KIT для монтажа и обслуживания медных кабельных систем. Специалисты компании предоставляют технические консультации по назначению цифрового и аналогового режимов, поддерживаемым типам кабеля, функциям трассировки и диагностическим возможностям оборудования. Заявки обрабатываются оперативно, доставка продукции выполняется по всей стране.

Преимущества

Функциональные особенности MT-8200-60-KIT позволяют заменить несколько простых инструментов одним специализированным комплектом. Основные практические достоинства:

• цифровое распознавание искомого кабеля IntelliTone,
• уменьшение вероятности ошибочного выбора соседней линии,
• аналоговый SmartTone для работы с отдельными проводниками,
• поиск кабеля без последовательного отключения всех соседних соединений,
• поддержка UTP и STP,
• работа с коаксиальными линиями,
• возможность проверки двухпроводной проводки,
• совместимость с Ethernet 10/100/1000 Мбит/с,
• функция CableMap,
• диагностика обрывов,
• обнаружение коротких замыканий,
• выявление ошибок раскладки проводников,
• светодиодная оценка интенсивности сигнала,
• звуковое сопровождение трассировки,
• несколько вариантов физического подключения генератора,
• автономное питание от стандартных батарей 9 В,
• автоматическое отключение при бездействии,
• пригодность для монтажных и сервисных работ в действующих СКС.

Таким образом, Fluke Networks IntelliTone Pro 200 MT-8200-60-KIT предназначен для ситуаций, когда основная сложность заключается не в проверке пропускной способности кабеля, а в установлении его фактического маршрута и принадлежности. Цифровой режим помогает локализовать линию в насыщенной кабельной среде, а аналоговый SmartTone дает возможность перейти от общего кабеля к отдельной паре или проводнику.
