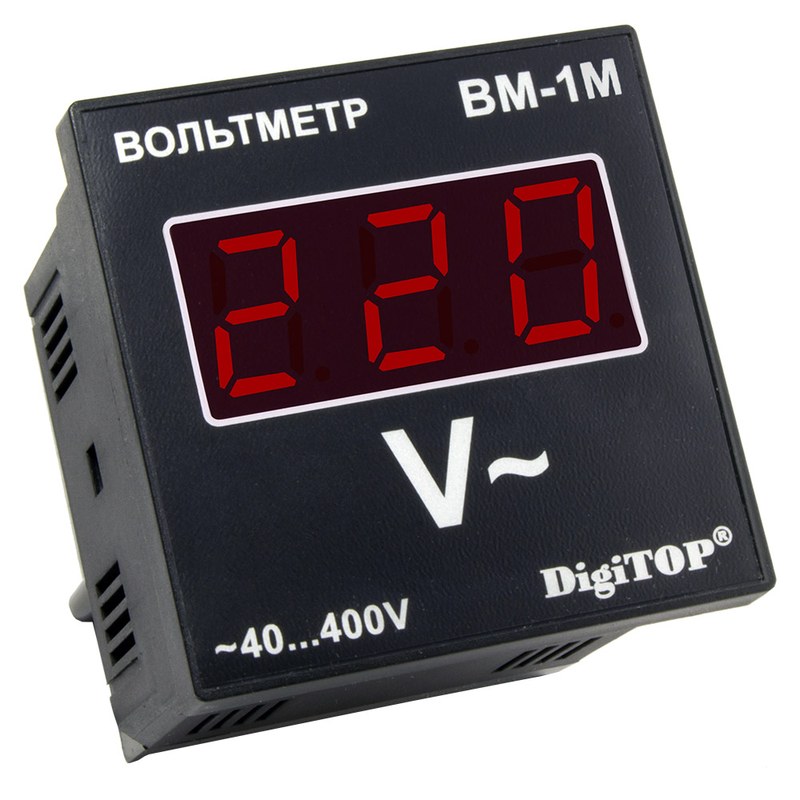

Цифровой вольтметр DigiTOP ВМ-1М 4820118380582 — щитовой контроль напряжения однофазной сети

Для постоянного наблюдения за состоянием однофазной сети удобнее использовать стационарный измерительный прибор, чем периодически подключать переносной мультиметр. DigiTOP ВМ-1М 4820118380582 предназначен именно для такой задачи: вольтметр устанавливается на лицевую панель электрического щита и непрерывно показывает действующее значение переменного напряжения.

Технические характеристики

Основные параметры DigiTOP ВМ-1М 4820118380582 определяют его назначение как стационарного прибора контроля однофазной линии:

• бренд — DigiTOP,
• категория — цифровой вольтметр переменного тока,
• модель — ВМ-1М,
• артикул — 4820118380582,
• количество контролируемых фаз — 1,
• диапазон измеряемого напряжения — приблизительно 40–400 В AC,
• номинальная частота сети — 50 Гц,
• питание прибора — от контролируемой сети,
• номинальное сетевое питание — 220/230 В AC,
• дискретность отображения — 1 В,
• количество индикаторов напряжения — 1,
• тип индикации — цифровой светодиодный,
• максимальная потребляемая мощность — около 5 Вт,
• тип подключения — прямой,
• исполнение — щитовое,
• установочный формат — приблизительно 68 × 68 мм,
• рабочая температура — от −25 до +50 °C,
• назначение — постоянное отображение действующего значения напряжения однофазной сети.

Особенности конструкции

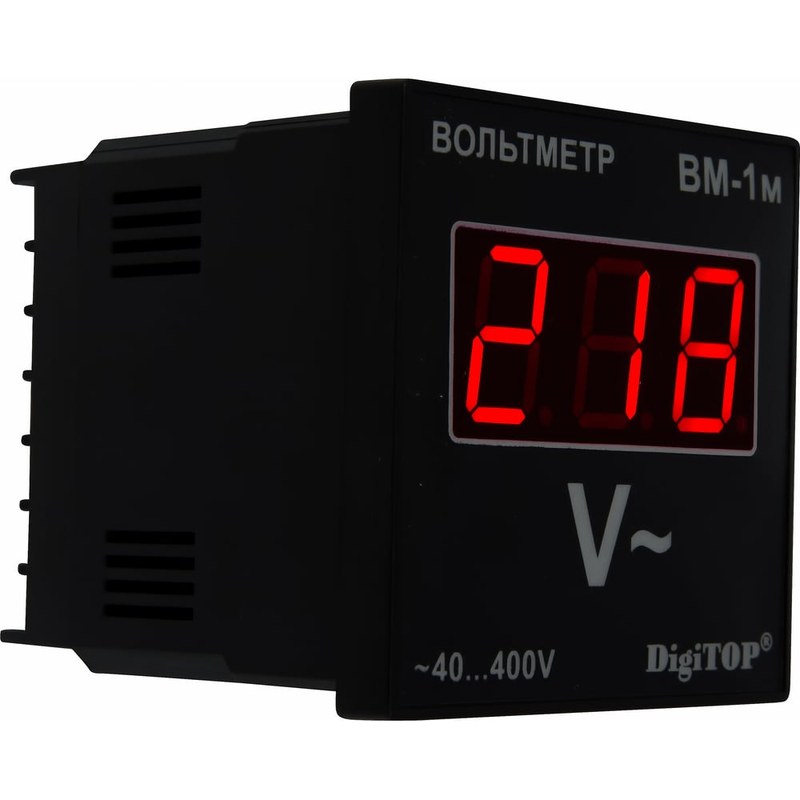

DigiTOP ВМ-1М выполнен не в модульном DIN-корпусе, а в щитовом исполнении. Корпус устанавливается в подготовленный вырез на двери или лицевой панели распределительного шкафа, благодаря чему пользователю остается доступна только индикаторная часть, а электрические соединения находятся внутри защищенного объема. Такой формат удобен там, где напряжение необходимо видеть постоянно. Оператору не требуется открывать дверцу щита, подключать измерительные провода или занимать место на DIN-рейке дополнительным модульным устройством. Индикатор располагается на уровне глаз и позволяет быстро оценить состояние питающей линии.

Принцип работы

После подачи напряжения DigiTOP ВМ-1М одновременно получает питание и начинает измерять электрический параметр той же линии. Входной тракт масштабирует сетевой сигнал до уровня, допустимого для электронной измерительной схемы. Далее контроллер определяет действующее значение переменного напряжения и преобразует его в цифровое показание. Отображение с шагом 1 В удобно для эксплуатационного наблюдения. Например, изменение показаний с 230 до 205 В сразу указывает на заметную просадку, а рост к верхней части допустимого диапазона позволяет своевременно выявить повышенное напряжение в питающей сети.

Области применения

DigiTOP ВМ-1М 4820118380582 подходит для постоянного контроля однофазного электропитания на различных объектах. Типичные направления применения:

• квартирные распределительные щиты,
• электрощиты частных домов,
• коммерческие помещения,
• офисные сети 220/230 В,
• небольшие мастерские,
• гаражные электроустановки,
• щиты инженерного оборудования,
• насосные системы,
• вентиляционные установки,
• котельные щиты управления,
• однофазные линии питания автоматики,
• контроль напряжения после стабилизатора,
• контроль выхода источника резервного питания,
• испытательные и лабораторные стенды,
• локальные панели управления,
• электротехнические шкафы с необходимостью визуальной индикации напряжения.

Компания «Олниса» осуществляет поставку цифровых вольтметров DigiTOP ВМ-1М с артикулом 4820118380582 и другого оборудования для контроля параметров электрических сетей. Заказчикам доступны технические консультации по диапазону измерений, способу монтажа, количеству контролируемых фаз и совместимости прибора с конкретной схемой электрощита. Заявки обрабатываются оперативно, доставка оборудования организуется по всей стране.

Преимущества

Конструкция DigiTOP ВМ-1М ориентирована на простую и постоянную индикацию сетевого напряжения без применения переносных измерительных устройств. К практическим преимуществам модели относятся:

• артикул 4820118380582 для точной идентификации исполнения,
• непрерывный контроль однофазной сети,
• измерительный диапазон примерно 40–400 В AC,
• отображение действующего значения напряжения,
• цифровая индикация без стрелочной шкалы,
• дискретность показаний 1 В,
• питание непосредственно от контролируемой линии,
• отсутствие отдельного блока питания,
• щитовая установка на лицевую панель,
• постоянная видимость показаний при закрытом шкафе,
• рабочая частота 50 Гц,
• низкая собственная потребляемая мощность,
• эксплуатация при отрицательной температуре до −25 °C,
• простое включение в однофазную электрическую схему,
• пригодность для бытовых и технических электрощитов.

Таким образом, DigiTOP ВМ-1М 4820118380582 представляет собой щитовой цифровой вольтметр для постоянного наблюдения за напряжением однофазной сети. Диапазон приблизительно 40–400 В позволяет контролировать как нормальный уровень 220/230 В, так и существенные отклонения, возникающие при перегрузке линии, нестабильности питающей сети или изменении режима работы подключенных потребителей.
