Тумблер EMAS MA111 — однополюсный переключатель On-Off 16 А для панелей управления и промышленного оборудования

Механический тумблер остается одним из наиболее простых способов ручной подачи команды в электрической схеме. В отличие от кнопки с самовозвратом рычажный переключатель фиксируется в выбранном положении, поэтому хорошо подходит для функций постоянного включения и отключения. EMAS MA111 предназначен для таких операций и имеет одну нормально разомкнутую контактную цепь с двумя устойчивыми состояниями On и Off. Модель рассчитана на ток до 16 А при напряжении 250 В AC и снабжена винтовыми клеммами. Благодаря этому проводники можно подключать непосредственно к контактному узлу без пайки и специальных разъемов. Серебряно-никелевый контактный материал рассчитан на многократную механическую коммутацию в цепях управления и соответствующих нагрузках.

Технические характеристики

Основные параметры EMAS MA111 приведены ниже:

• бренд — EMAS,
• серия — MA,
• категория — механический тумблер,
• модель — MA111,
• артикул / код изделия — MA111,
• число рабочих положений — 2,
• маркировка — On-Off,
• контактная схема — 1NO,
• подключение — винтовые клеммы,
• номинальный ток — 16 А при 250 В AC,
• категория применения — AC-15,
• момент затяжки клемм — 1,5 Н·м,
• степень защиты — IP20,
• рабочая температура — от −25 до +80 °C.

Особенности конструкции

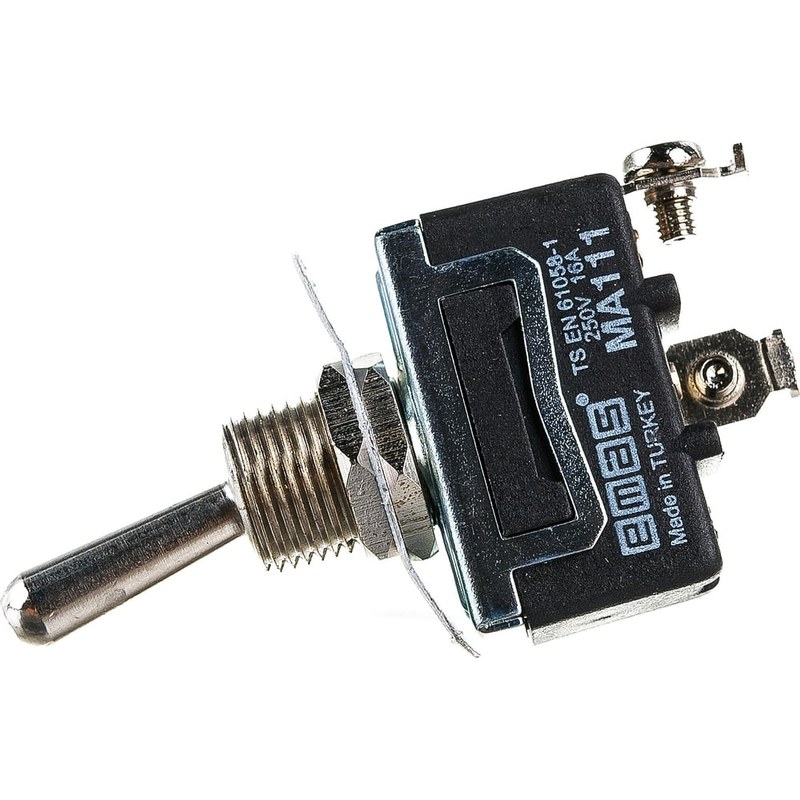

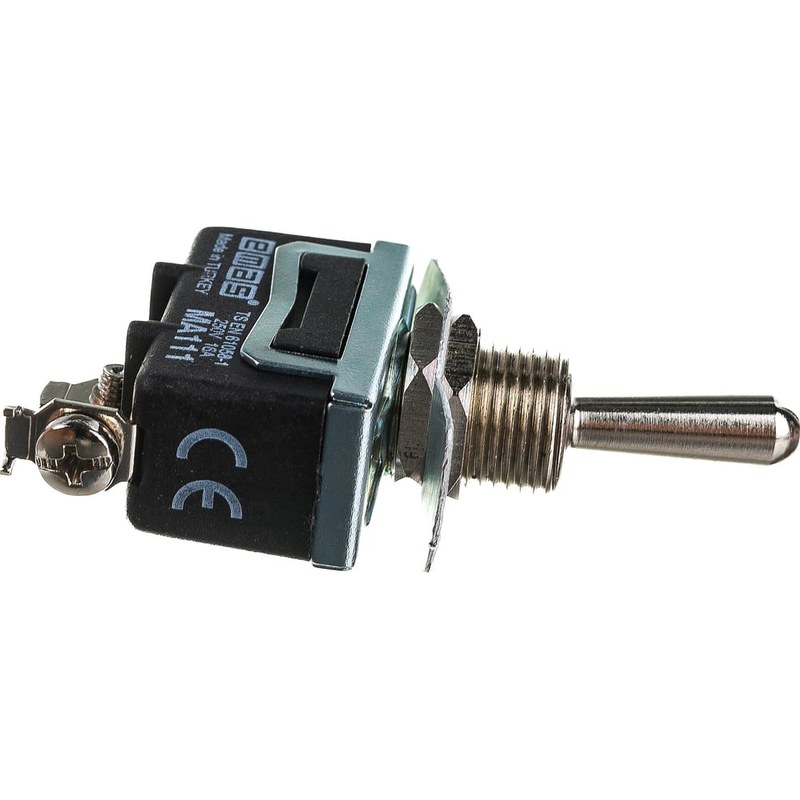

Рабочим органом MA111 служит металлический рычаг, механически связанный с контактным механизмом внутри корпуса. Перевод рычага из одного фиксированного положения в другое вызывает принудительное изменение состояния электрической цепи. Благодаря фиксации команда сохраняется после того, как оператор убирает руку. Внутренняя контактная схема 1NO означает наличие одного нормально разомкнутого канала. В положении Off цепь разорвана, а после перемещения рычага в On контакт замыкается. Такое исполнение подходит для подачи разрешающего сигнала, включения отдельной функции или непосредственной коммутации нагрузки в пределах допустимых параметров.

Принцип работы

В исходном положении Off нормально разомкнутый контакт MA111 не проводит ток. Между выводами существует электрический разрыв, поэтому управляемая цепь остается отключенной. Оператор механически переводит рычаг в положение On. Внутренний механизм проходит точку переключения и фиксирует подвижный контакт в замкнутом состоянии. После этого электрический ток может проходить через тумблер к подключенной нагрузке или входу схемы управления.

Области применения

Тумблер EMAS MA111 используется для ручной фиксации состояния электрической цепи. Наиболее характерные области применения:

• панели управления станков,
• шкафы промышленной автоматики,
• электротехнические пульты,
• машиностроительное оборудование,
• конвейерные установки,
• небольшие насосные системы,
• вентиляционные агрегаты,
• испытательные стенды,
• лабораторное оборудование,
• управление контакторами и промежуточными реле,
• разрешение отдельных функций автоматики,
• локальное включение вспомогательных механизмов,
• сервисные панели производственных машин,
• электрические устройства с ручным переключением режима On-Off.

Компания «Олниса» осуществляет поставку тумблеров EMAS MA111 и других компонентов ручного управления. Заказчикам доступны технические консультации по контактной схеме, номинальному току, способу присоединения проводников и подбору переключателя под конкретную электрическую цепь. Заявки обрабатываются оперативно, доставка продукции организуется по всей стране.

Преимущества

К практическим достоинствам тумблера EMAS MA111 относятся:

• артикул MA111 для точного определения модификации,
• простая двухпозиционная схема On-Off,
• один нормально разомкнутый контакт 1NO,
• фиксация выбранного положения,
• номинальный ток до 16 А при 250 В AC,
• контактный материал AgNi,
• винтовое присоединение проводов,
• работа с сечением 1–2,5 мм²,
• механический ресурс не менее 100000 переключений,
• электрический ресурс не менее 10000 переключений,
• до 900 рабочих операций в час,
• широкий температурный диапазон,
• компактная панельная конструкция,
• отсутствие необходимости удерживать рычаг после переключения,
• пригодность для управляющих и вспомогательных цепей промышленного оборудования.

Таким образом, EMAS MA111 — механический двухпозиционный тумблер с одной нормально разомкнутой контактной группой. Он формирует устойчивые состояния On и Off и рассчитан на коммутацию до 16 А при 250 В AC при соблюдении предусмотренной категории применения.
