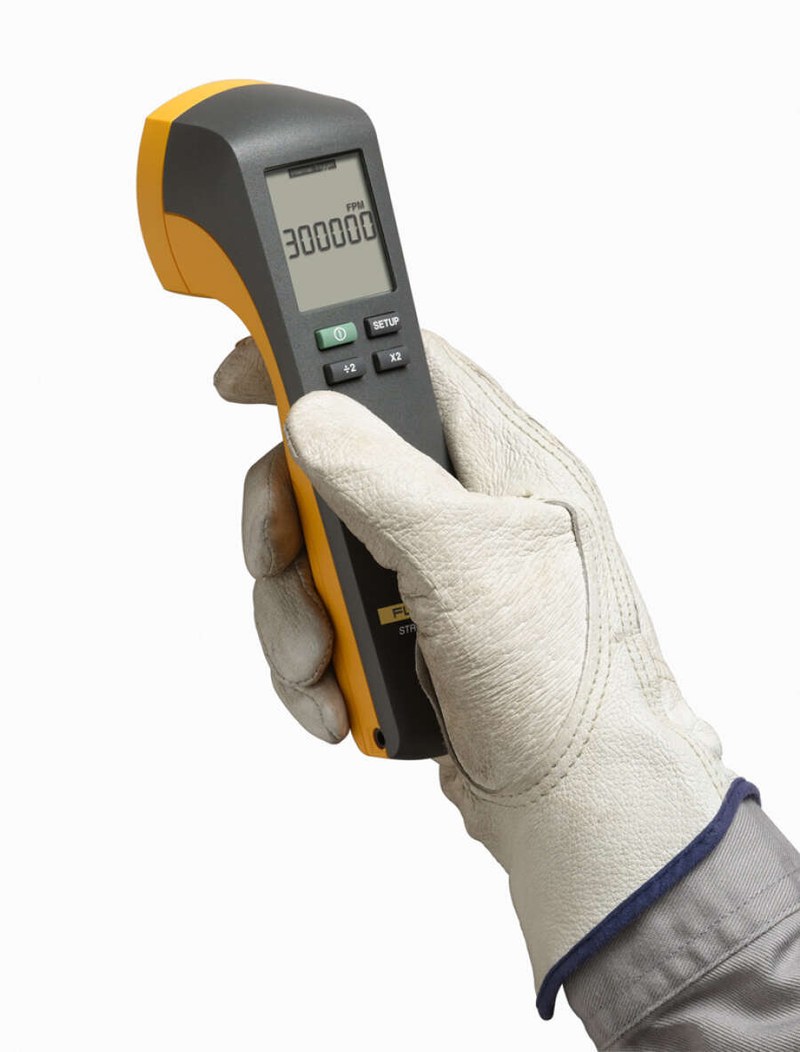

Светодиодный стробоскоп Fluke 820-2 4550041 — бесконтактный контроль скорости и диагностика вращающихся механизмов

Наблюдение за быстро вращающейся деталью непосредственно во время работы затруднено: лопасти вентилятора, зубья передачи, шкив или вал визуально сливаются в непрерывное движение. Остановка агрегата позволяет провести осмотр, но при этом исчезают динамические проявления дефекта. Fluke 820-2 4550041 решает эту задачу стробоскопическим методом, создавая последовательность коротких световых импульсов, синхронизированных с движением механизма.

Технические характеристики

Рабочие параметры Fluke 820-2 позволяют применять прибор как для сравнительно медленного оборудования, так и для высокоскоростных механических систем. К основным характеристикам относятся:

• бренд — Fluke,
• категория — светодиодный стробоскоп,
• модель — Fluke 820-2,
• каталожный номер — 4550041,
• диапазон частоты вспышек — 30–300 000 FPM,
• эквивалентный частотный диапазон — 0,5–5000 Гц,
• точность установки частоты — 0,02 %,
• единицы установки — FPM или Гц,
• источник света — массив из 7 светодиодов,
• световой поток в рабочей точке — 4800 лк при 6000 FPM на расстоянии 30 см,
• цветовая температура света — около 6500 К,
• длительность светового импульса — регулируемая,
• задержка импульса — регулируемая,
• габариты — приблизительно 57 × 61 × 191 мм,
• масса — около 0,24 кг.

Особенности конструкции

Осветительная система Fluke 820-2 построена на семи мощных твердотельных светодиодах. В отличие от традиционной стробоскопической лампы, LED-источник не содержит нити накала, газонаполненной колбы и других элементов, чувствительных к механическим ударам. Это особенно важно при обслуживании оборудования непосредственно в производственном цехе. Высокая интенсивность импульса необходима не столько для общего освещения объекта, сколько для получения отчетливого визуального «стоп-кадра». При частоте 6000 вспышек в минуту прибор обеспечивает освещенность порядка 4800 лк на расстоянии 30 см. Холодный белый свет с цветовой температурой около 6500 К облегчает различение кромок, маркировки и поверхности движущейся детали.

Принцип работы

Стробоскопический эффект основан на периодическом освещении движущегося объекта короткими световыми импульсами. Между вспышками глаз практически не получает информации о положении детали. Если каждый следующий импульс освещает объект в той же угловой позиции, наблюдатель воспринимает последовательность одинаковых изображений как неподвижную картину. Например, вал вращается со скоростью 1800 об/мин. Если стробоскоп формирует 1800 вспышек в минуту и на валу присутствует визуальная метка, она будет появляться в одном и том же положении. При небольшом изменении частоты вспышек метка начинает медленно перемещаться вперед или назад, хотя реальная механическая скорость практически не изменилась.

Области применения

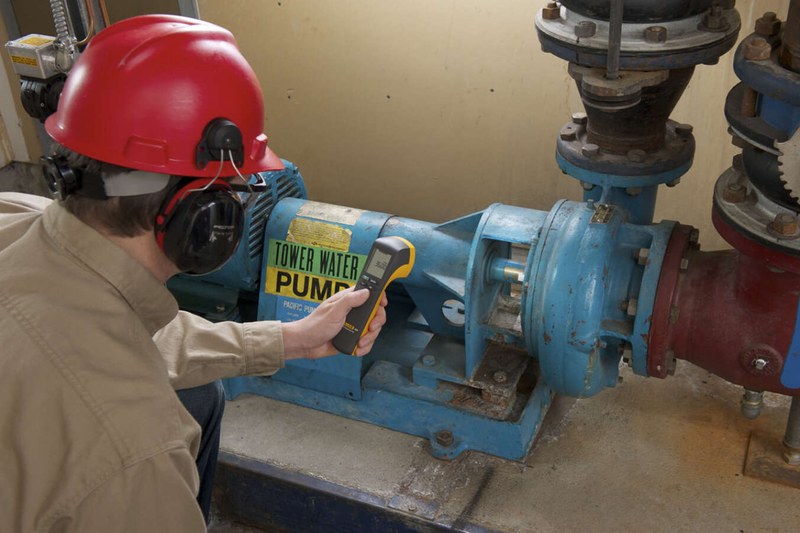

Fluke 820-2 используется для наблюдения механических процессов, которые невозможно детально оценить при обычном освещении. Наиболее характерные направления применения:

• измерение скорости вращения валов,
• диагностика ременных приводов,
• выявление проскальзывания ремня,
• проверка состояния шкивов,
• осмотр зубчатых передач во время работы,
• контроль лопастей вентиляторов,
• диагностика муфт,
• наблюдение вращающихся режущих инструментов,
• проверка роликов и транспортных механизмов,
• контроль повторяющихся движений машин,
• обследование производственных линий,
• визуализация паразитных механических колебаний,
• контроль печатных и упаковочных процессов,
• исследование маркировки на движущейся продукции,
• анализ периодически перемещающихся деталей,
• приемочная диагностика отремонтированных механизмов.

Компания «Олниса» осуществляет поставку светодиодных стробоскопов Fluke 820-2 4550041 и другого оборудования для механической диагностики промышленной техники. Заказчикам доступны технические консультации по диапазону частоты вспышек, применению внешней синхронизации, режимам регулировки импульсов и выбору оборудования для конкретного типа вращающегося механизма. Заявки оперативно обрабатываются, доставка продукции организуется по всей стране.

Преимущества

Fluke 820-2 позволяет проводить визуальную диагностику механизма непосредственно в его рабочем режиме, не вводя измерительный датчик в контакт с вращающейся частью. Основные практические преимущества:

• диапазон от 30 до 300 000 вспышек в минуту,
• рабочая частота до 5000 Гц,
• точность задания частоты 0,02 %,
• семь высокоинтенсивных светодиодов,
• освещенность 4800 лк на расстоянии 30 см,
• бесконтактное определение скорости вращения,
• отсутствие необходимости наносить отражающую метку,
• цифровое управление длительностью импульса,
• получение резкого изображения высокоскоростных деталей,
• регулировка фазовой задержки вспышки,
• быстрое удвоение и деление частоты,
• отображение значений в FPM или Гц,
• возможность внешней синхронизации,
• работа с сигналами запуска до 32 В,
• твердотельный LED-источник без хрупкой импульсной лампы,
• стойкость к падению с высоты одного метра,
• компактный корпус массой около 240 г,
• питание от стандартных батарей AA,
• пригодность для оперативной диагностики без остановки агрегата.

Таким образом, Fluke 820-2 4550041 предназначен для диагностики вращающихся и периодически движущихся механизмов методом визуального «замораживания» движения. Частотный диапазон 30–300 000 FPM охватывает оборудование с существенно различающимися скоростями, а точность 0,02 % позволяет использовать прибор не только для визуального осмотра, но и для определения частоты повторяющегося движения.
