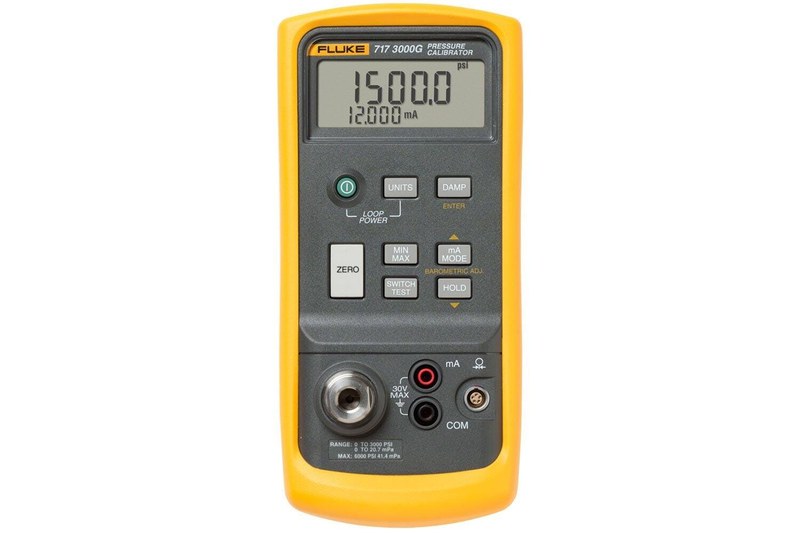

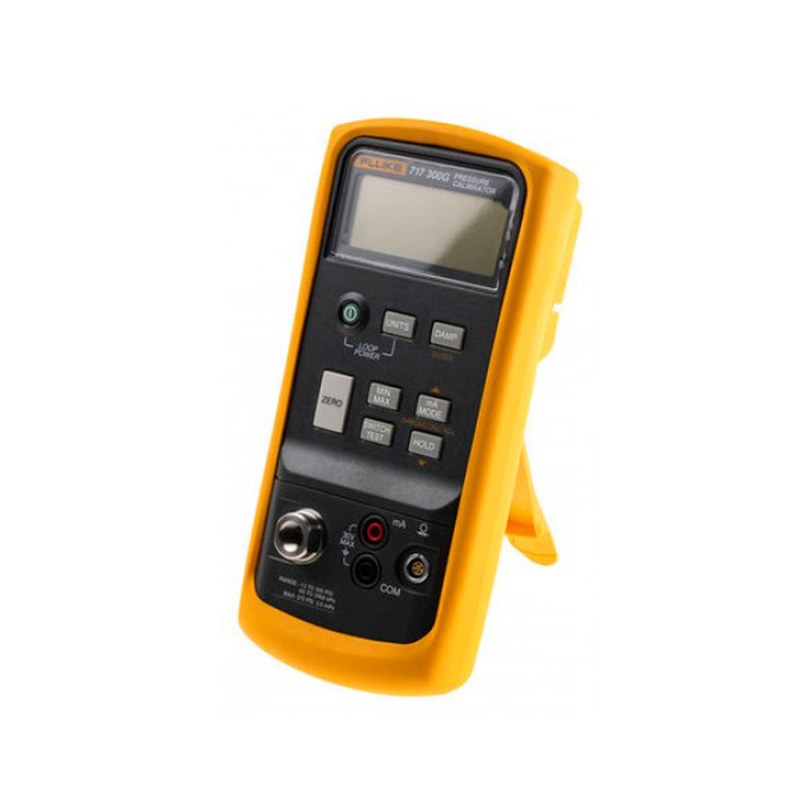

Калибратор давления Fluke 717 300G 2547175 — проверка датчиков давления и токовых петель 4–20 мА

При проверке промышленного преобразователя давления необходимо одновременно понимать две величины: какое давление фактически подано на чувствительный элемент и какой электрический сигнал формирует измерительный канал. Раздельное использование манометра и мультиметра усложняет такую процедуру и увеличивает количество соединений. Fluke 717 300G 2547175 объединяет измерение давления и постоянного тока в одном переносном калибраторе, рассчитанном на обслуживание датчиков, преобразователей и реле давления.

Технические характеристики

Для Fluke 717 300G ключевое значение имеют параметры встроенного датчика давления и электрического измерительного тракта. Основные характеристики модели:

• бренд — Fluke,
• категория — калибратор давления,
• модель — Fluke 717 300G,
• каталожный номер — 2547175,
• диапазон встроенного датчика — от −12 до 300 psi,
• диапазон в метрических единицах — приблизительно от −0,85 до 20 бар,
• разрешение — 0,01 psi, 1 мбар или 0,1 кПа,
• точность встроенного датчика — 0,05 % полной шкалы,
• допустимое избыточное давление — до 375 psi,
• габариты — около 201 × 98 × 52 мм,
• масса с защитным чехлом — около 600 г.

Особенности конструкции

Fluke 717 300G построен вокруг встроенного прецизионного датчика давления и отдельного электрического измерительного канала. Благодаря такому разделению на дисплее можно сопоставлять фактическое давление с выходом проверяемого преобразователя, не перестраивая измерительную схему после каждой контрольной точки. Штуцер с внутренней резьбой 1/8 NPT предназначен для подключения линии давления. Перед подачей рабочей среды необходимо учитывать ее совместимость с измерительным трактом: внутренний датчик рассчитан на некоррозионные газы и жидкости. Для агрессивных сред требуется соответствующее разделительное или специализированное оборудование.

Принцип работы

При калибровке преобразователя давления его пневматический или гидравлический вход соединяют с внешним источником давления и измерительным портом Fluke 717. Электрический выход преобразователя подключается к токовым клеммам калибратора. Таким образом прибор одновременно получает эталонную величину давления и сигнал проверяемого устройства. В типовой петле 4–20 мА нижняя граница диапазона соответствует примерно 4 мА, верхняя — 20 мА, а промежуточные точки должны изменяться пропорционально приложенному давлению. Оператор создает несколько контрольных значений, например 0, 25, 50, 75 и 100 % диапазона, и сравнивает показания встроенного сенсора с токовым выходом датчика.

Области применения

Fluke 717 300G применяется там, где необходимо проверить взаимосвязь давления и электрического сигнала. К характерным задачам относятся:

• калибровка преобразователей давления 4–20 мА,
• проверка промышленных датчиков давления,
• диагностика реле давления,
• контроль прессостатов,
• обслуживание пневматических систем,
• проверка гидравлических контуров с совместимой средой,
• диагностика систем автоматизации технологических процессов,
• проверка измерительных каналов PLC и DCS,
• настройка контрольно-измерительных приборов,
• обслуживание насосных установок,
• диагностика компрессорного оборудования,
• проверка датчиков на производственных линиях,
• калибровка приборов непосредственно на объекте,
• лабораторные работы с внешним источником давления,
• обслуживание систем HVAC,
• контроль токовых петель промышленной автоматики.

Компания «Олниса» осуществляет поставку калибраторов давления Fluke 717 300G 2547175 и другого профессионального оборудования для метрологического обслуживания и промышленной диагностики. Заказчикам доступны технические консультации по диапазону давления, токовым петлям 4–20 мА, совместимым модулям 700Pxx и принадлежностям для подключения. Заявки оперативно обрабатываются, доставка оборудования организуется по всей стране.

Преимущества

Функциональность Fluke 717 300G позволяет контролировать механическую и электрическую части измерительного канала одним переносным прибором. К основным практическим достоинствам относятся:

• встроенный диапазон давления до 300 psi,
• возможность измерения небольшого разрежения,
• точность давления 0,05 % полной шкалы,
• разрешение 0,01 psi,
• одновременное измерение давления и тока,
• контроль токовых сигналов до 24 мА,
• разрешение токового канала 0,001 мА,
• встроенное питание петли 24 В DC,
• проверка преобразователей 4–20 мА без отдельного источника питания,
• расчет процентной ошибки выходного сигнала,
• специализированный режим тестирования реле давления,
• фиксация уставки и возврата прессостата,
• функции Min и Max,
• фиксация показаний Hold,
• обнуление встроенного датчика,
• демпфирование нестабильного давления,
• выбор из нескольких инженерных единиц,
• подключение внешних датчиков Fluke 700Pxx,
• расширение диапазона измерений до 10 000 psi с соответствующим модулем,
• компактное автономное исполнение для выездной калибровки.

Таким образом, Fluke 717 300G 2547175 предназначен для задач, в которых необходимо проследить всю измерительную цепочку от приложенного давления до электрического выхода преобразователя. Встроенный сенсор с диапазоном −12…300 psi дает опорное значение, а токовый канал одновременно контролирует реакцию датчика в миллиамперах.
