Трассоискатель Fluke 2052 Advanced Wire Tracer Kit — поиск скрытой электропроводки в цепях до 600 В

Поиск скрытого проводника становится особенно сложным, когда кабель проходит внутри стены, потолочного перекрытия или пола, а рядом располагаются другие электрические линии. Fluke 2052 Advanced Wire Tracer Kit предназначен для локализации таких цепей без демонтажа строительных конструкций. Комплект способен работать как с обесточенной, так и с находящейся под напряжением проводкой, что позволяет применять его при ремонте действующих жилых, коммерческих и промышленных электроустановок.

Технические характеристики

К основным параметрам Fluke 2052 Advanced Wire Tracer Kit относятся:

• бренд — Fluke,
• категория — профессиональный трассоискатель электрических проводов,
• модель комплекта — Fluke 2052,

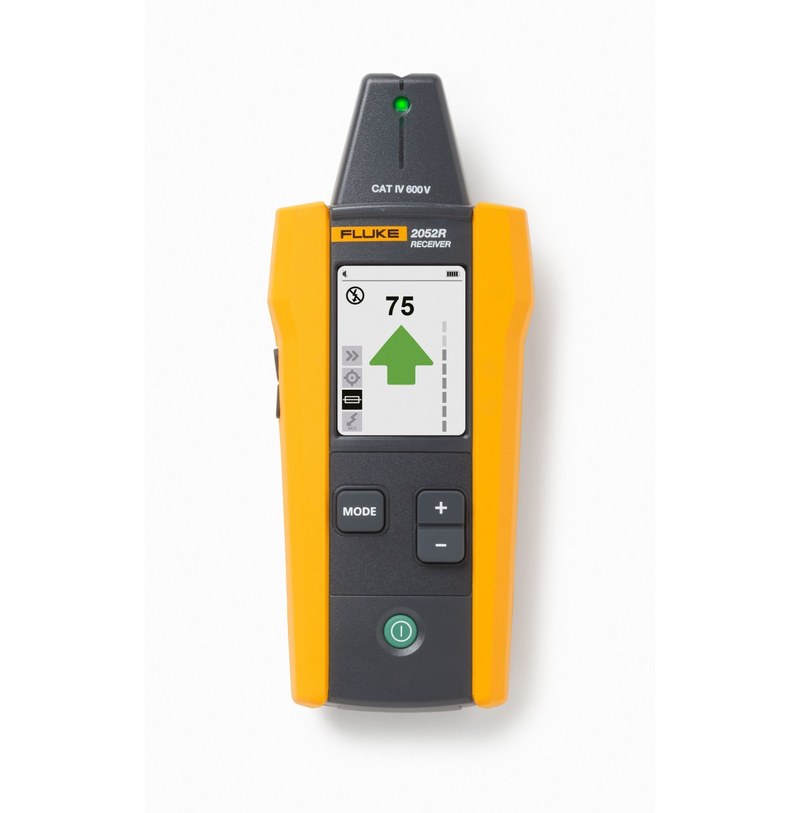

• приемник — Fluke 2052R,
• передатчик — Fluke 2000T,
• индуктивный аксессуар — токовые клещи i400 AC,
• частота сигнала обесточенной цепи — 32,768 кГц,
• типовая автономность передатчика — до 25 часов в режимах High/Low.

Особенности конструкции

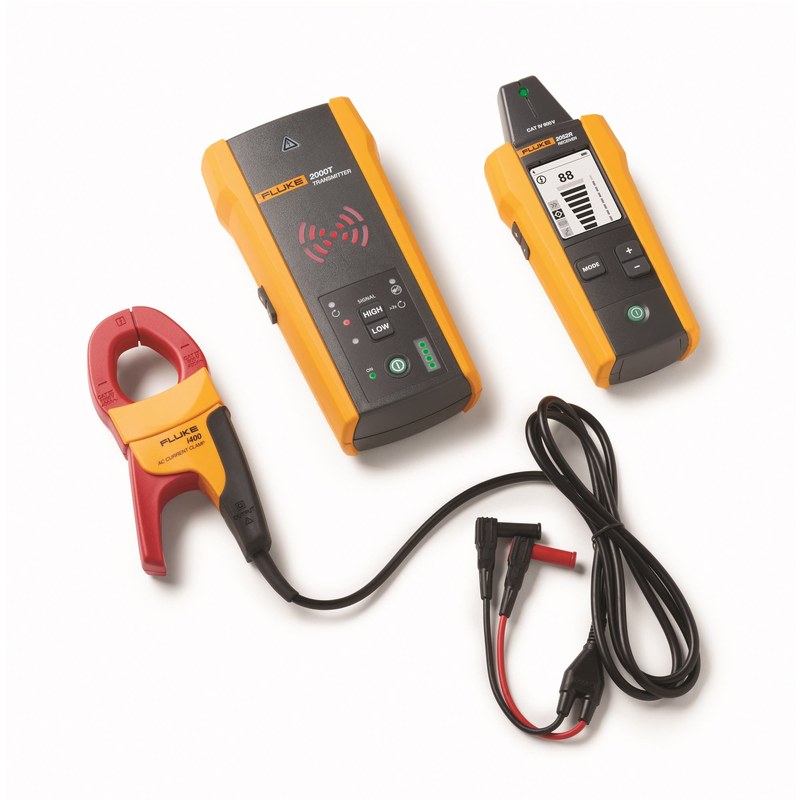

Fluke 2052 использует раздельную архитектуру передатчика и приемника. Это позволяет подключить 2000T в одной точке цепи, а поиск вести на значительном расстоянии от нее — например, прослеживать трассу от распределительного щита через несколько помещений до конечной точки подключения. Передатчик автоматически определяет, находится исследуемая линия под напряжением или нет, и выбирает соответствующую рабочую частоту. В действующих цепях используется сигнал 6,25 кГц, а для обесточенных — 32,768 кГц. Такое разделение позволяет адаптировать способ трассировки к электрическому состоянию линии.

Принцип работы

При активной трассировке передатчик 2000T соединяют с исследуемой цепью. Он определяет наличие напряжения и формирует подходящий тестовый сигнал. Переменный ток известной частоты создает вокруг проводника электромагнитное поле, которое может быть обнаружено приемником без непосредственного электрического контакта. Первичная локализация выполняется с повышенной чувствительностью. Оператор перемещает приемник вдоль предполагаемого маршрута и наблюдает за изменением показаний. Усиление сигнала указывает на приближение к трассе кабеля, а его ослабление — на удаление от нее.

Области применения

Fluke 2052 используется для поиска электрических соединений в различных типах низковольтной инфраструктуры. Наиболее характерные задачи:

• поиск скрытой проводки внутри стен,
• трассировка кабелей под потолочными конструкциями,
• определение маршрута проводников в полу,
• идентификация кабелей в распределительных щитах,
• поиск нужного автоматического выключателя или предохранителя,
• локализация обрывов электрической проводки,
• поиск коротких замыканий,
• прослеживание обесточенных цепей,
• работа с проводкой под напряжением,
• идентификация проводников в плотных кабельных пучках,
• обслуживание промышленных электроустановок,
• диагностика коммерческих зданий,
• ремонт электропроводки жилых объектов,
• поиск цепей на производственных предприятиях,
• проверка кабельных маршрутов при реконструкции объекта,
• обследование линий без вскрытия строительных конструкций.

Компания «Олниса» осуществляет поставку трассоискателей Fluke 2052 Advanced Wire Tracer Kit и другого профессионального оборудования для электротехнической диагностики. Заказчикам доступны технические консультации по режимам трассировки, рабочему напряжению, способам подключения передатчика и применению индуктивного зажима i400. Заявки оперативно обрабатываются, доставка оборудования организуется по всей стране.

Преимущества

Конструкция Fluke 2052 ориентирована на поиск линий в условиях, где простого бесконтактного индикатора недостаточно. К практическим преимуществам комплекта относятся:

• работа с цепями под напряжением и без напряжения,
• категория электробезопасности CAT IV 600 В,
• автоматическое определение состояния исследуемой линии,
• две рабочие частоты трассировочного сигнала,
• восемь уровней чувствительности приемника,
• режим High для уверенного поиска кабеля,
• режим Low для точного разделения соседних проводников,
• режим Loop для замкнутых обесточенных цепей,
• поиск скрытых проводов без разрушения стен и перекрытий,
• функция NCV для пассивного обнаружения напряжения,
• возможность поиска обрывов и коротких замыканий,
• идентификация автоматических выключателей и предохранителей,
• числовая оценка интенсивности принимаемого сигнала,
• цветной TFT-дисплей,
• звуковое сопровождение поиска,
• индуктивная передача сигнала через i400,
• работа с проводниками, не имеющими доступной оголенной части,
• рабочая температура до −20 °C,
• прочная комплектация для профессиональной эксплуатации,
• жесткий кейс для хранения и транспортировки всего набора.

Таким образом, Fluke 2052 Advanced Wire Tracer Kit предназначен для ситуаций, когда необходимо установить реальный маршрут проводки, определить конкретный проводник или локализовать повреждение без демонтажа значительной части объекта. Сочетание передатчика 2000T и приемника 2052R дает возможность работать как с отключенными линиями, так и с действующими электрическими цепями до 600 В.
