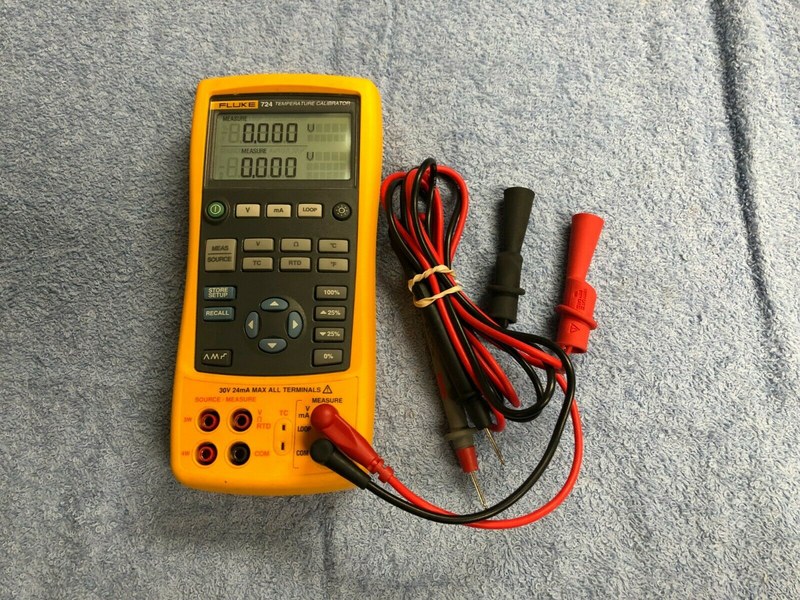

Калибратор температуры Fluke 724 1553041 — измерение и имитация термопар, RTD и сигналов температурных преобразователей

Проверка температурного измерительного канала требует контроля не только самого датчика, но и преобразователя, токовой петли и входа системы автоматизации. Fluke 724 1553041 предназначен для комплексного выполнения таких операций непосредственно на объекте. Прибор способен измерять сигналы термопар и термосопротивлений, имитировать их выходные характеристики, контролировать постоянное напряжение и сопротивление, а также одновременно наблюдать ток 4–20 мА.

Технические характеристики

К основным параметрам Fluke 724 1553041 относятся:

• бренд — Fluke,
• категория — переносной калибратор температуры,
• модель — Fluke 724,
• каталожный номер — 1553041,
• измерение постоянного напряжения — до 30 В,
• генерация постоянного напряжения — до 10 В,
• питание — 4 щелочных элемента AA,
• типовая автономность — около 25 часов,
• размеры — приблизительно 200 × 96 × 47 мм,
• масса — около 650 г.

Особенности конструкции

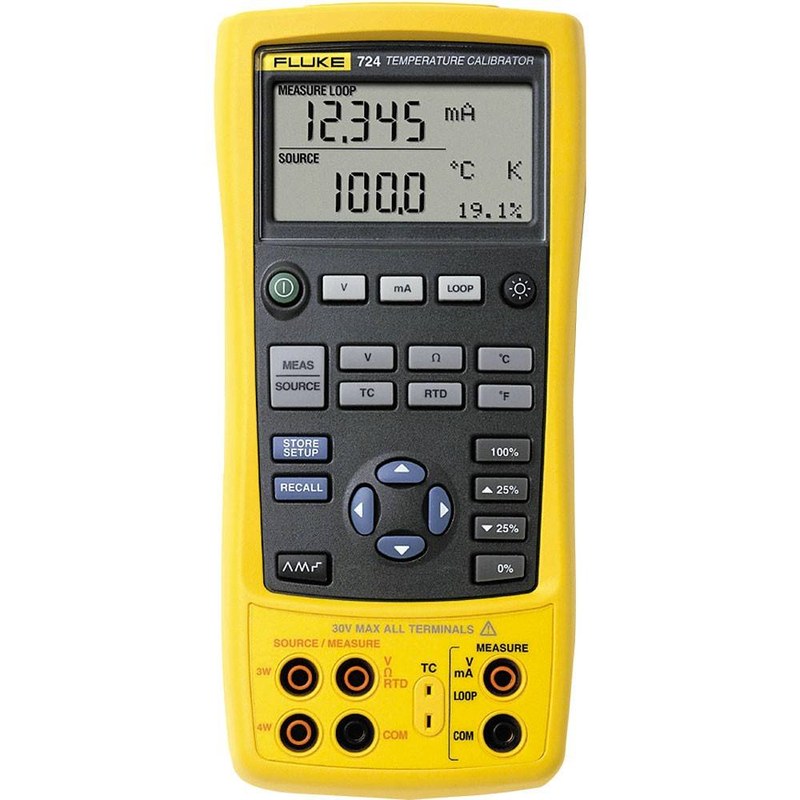

Fluke 724 построен по двухканальной схеме, позволяющей одновременно работать с измеряемым и формируемым сигналом. Верхняя и нижняя области дисплея используются раздельно, поэтому оператор может, например, наблюдать фактический ток преобразователя и одновременно видеть температуру, которую калибратор имитирует на его входе. Для термопар предусмотрено отдельное соединение, рассчитанное на работу с милливольтовыми сигналами и компенсацией температуры холодного спая. Это принципиально важно для термоэлектрических датчиков: напряжение термопары измеряется в милливольтах, а результат зависит не только от горячего рабочего спая, но и от температуры точки подключения к измерительному прибору.

Принцип работы

При работе с термопарой Fluke 724 может выполнять две противоположные операции. В измерительном режиме на вход поступает малое термоэлектрическое напряжение, которое прибор преобразует в значение температуры с учетом выбранного типа датчика. В режиме генерации калибратор действует наоборот: пользователь задает температуру, а прибор формирует милливольтовый сигнал, эквивалентный выходу соответствующей термопары. Имитирование RTD основано на сопротивлении. Например, платиновый Pt100 имеет номинал 100 Ом при 0 °C, а его сопротивление закономерно изменяется вместе с температурой. Fluke 724 воспроизводит соответствующее сопротивление, благодаря чему подключенный температурный преобразователь воспринимает калибратор как реальный датчик.

Области применения

Fluke 724 используется при обслуживании температурных измерительных каналов промышленной автоматики. Типичными направлениями применения являются:

• калибровка температурных преобразователей 4–20 мА,
• проверка термопар,
• диагностика датчиков Pt100,
• проверка Pt200, Pt500 и Pt1000,
• обслуживание термосопротивлений Ni120,
• имитация датчиков для входных модулей PLC,
• проверка аналоговых входов DCS,
• настройка температурных индикаторов,
• контроль регуляторов температуры,
• испытание сигнализаторов и пороговых устройств,
• обслуживание печей и сушильного оборудования,
• диагностика систем HVAC,
• проверка температурных каналов технологических установок,
• обслуживание пищевого и фармацевтического оборудования,
• метрологические работы непосредственно на производстве,
• поиск неисправностей в цепях промышленной автоматизации.

Компания «Олниса» осуществляет поставку калибраторов температуры Fluke 724 1553041 и другого профессионального метрологического оборудования. Заказчикам доступны технические консультации по поддерживаемым типам термопар и RTD, диапазонам электрических сигналов, питанию петель 4–20 мА и совместимым измерительным принадлежностям. Заявки оперативно обрабатываются, доставка оборудования организуется по всей стране.

Преимущества

Fluke 724 позволяет проверять несколько компонентов температурного измерительного канала без применения отдельных генераторов сопротивления, милливольтовых источников и миллиамперметров. К практическим преимуществам относятся:

• измерение и имитация термопар,
• поддержка большого количества типов термоэлектрических датчиков,
• работа с Pt100, Pt200, Pt500 и Pt1000,
• поддержка Ni120,
• двух-, трех- и четырехпроводное измерение RTD,
• измерение постоянного тока до 24 мА,
• разрешение токового канала 0,001 мА,
• встроенное питание петли 24 В,
• измерение постоянного напряжения до 30 В,
• формирование напряжения до 10 В,
• измерение сопротивления до 3200 Ом,
• имитация сопротивления до 3200 Ом,
• одновременное отображение входного и выходного параметров,
• автоматическое ступенчатое изменение сигнала,
• линейное изменение с шагом 25 %,
• автоматическое плавное сканирование диапазона,
• возможность проверки преобразователя без реального нагрева датчика,
• работа от распространенных батарей AA,
• типовая автономность около 25 часов,
• компактное исполнение для обслуживания оборудования непосредственно на объекте.

Таким образом, Fluke 724 1553041 представляет собой электрический калибратор температуры, предназначенный прежде всего для проверки датчиков, преобразователей и каналов промышленной автоматики. Он не воспроизводит заданную температуру физически, а формирует электрический эквивалент сигнала термопары или RTD. Это позволяет быстро проверить вторичную аппаратуру без применения температурной ванны или сухоблочного термостата.
