Соединительная гребенка DEKraft ШС101-3-63 32034DEK — трехполюсная PIN-шина 63 А для модульных аппаратов

Распределение питания между группой автоматических выключателей отдельными проводными перемычками увеличивает количество монтажных соединений и усложняет компоновку распределительного щита. Соединительная гребенка DEKraft ШС101-3-63 32034DEK решает эту задачу с помощью единой токоведущей системы, которая одновременно подключает несколько трехполюсных модульных аппаратов.

Технические характеристики

Основные параметры DEKraft ШС101-3-63 32034DEK определяют допустимую токовую нагрузку и совместимость с модульным оборудованием:

• бренд — DEKraft,
• категория — соединительная гребенка для модульных аппаратов,
• серия — ШС-101,
• модель — ШС101-3-63,
• артикул — 32034DEK,
• тип контактной части — PIN,
• количество полюсов — 3,
• номинальный продолжительный ток — 63 А,
• номинальное напряжение — 220/415 В,
• максимальное рабочее напряжение — до 500 В,
• номинальное импульсное напряжение — 4 кВ,
• условный ток короткого замыкания — до 50 кА,
• сечение токоведущей шины — 10 мм²,
• материал токоведущей части — медь,
• изоляция — предусмотрена,
• материал изолирующего корпуса — полимерный диэлектрик,
• длина — 1000 мм,
• модульный шаг контактов — 18 мм,
• количество контактных групп — 18 × 3,
• назначение — электрическое объединение модульных защитных и коммутационных аппаратов.

Особенности конструкции

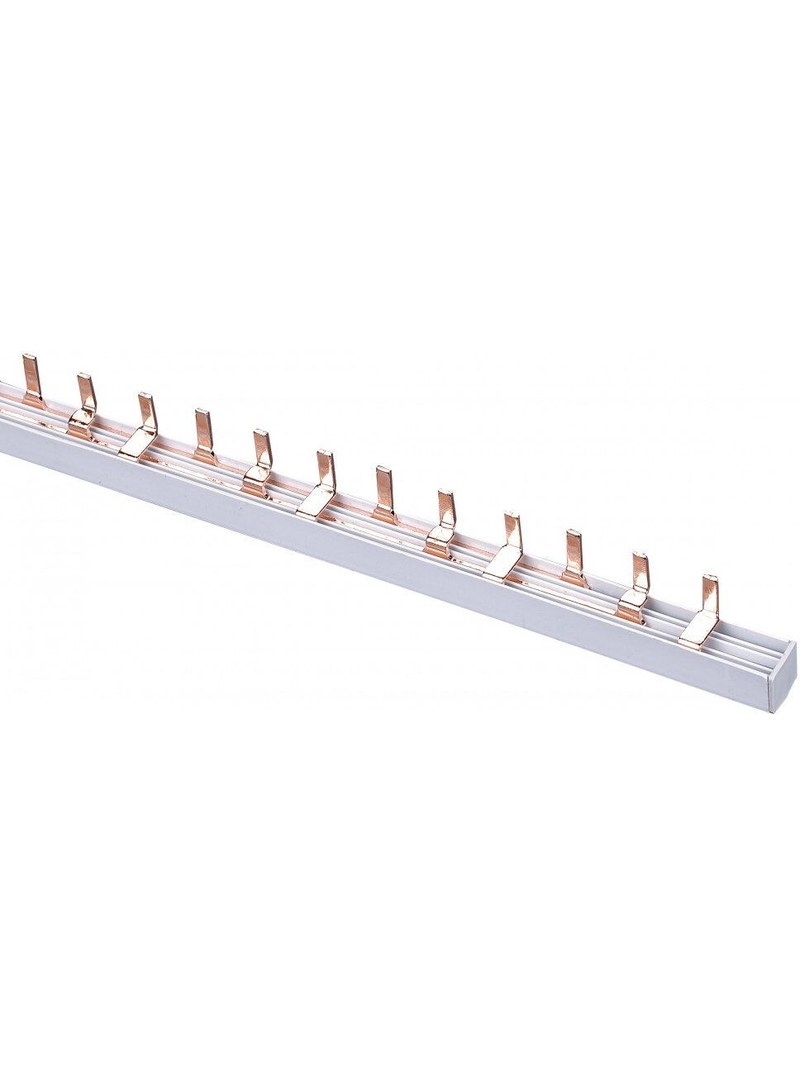

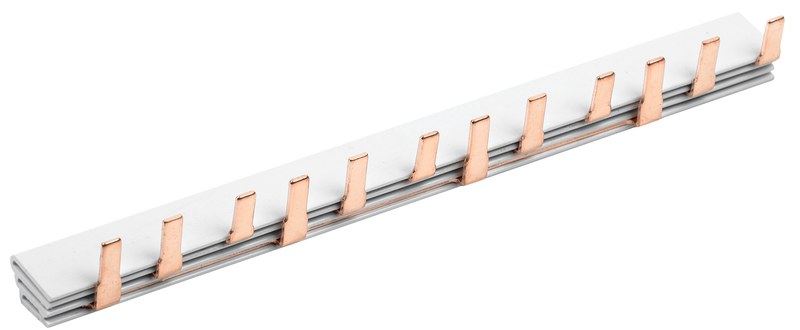

Внутри DEKraft ШС101-3-63 расположены три независимые медные токоведущие полосы. Каждая соответствует отдельному полюсу и не имеет электрического контакта с двумя соседними проводниками. Такая архитектура позволяет одновременно распределять три фазы по ряду трехполюсных аппаратов, сохраняя физическое разделение L1, L2 и L3. Контактные выводы выполнены в форме прямых штырей PIN. При установке они входят в винтовые клеммы совместимого модульного оборудования и зажимаются штатным клеммным механизмом. В результате питание нескольких аппаратов организуется не цепочкой коротких проводов, а через одну жесткую токоведущую систему.

Принцип работы

Электрический принцип соединительной гребенки предельно прост: каждый медный проводник выполняет роль общей распределительной шины для соответствующей фазы. Вводное питание подается на систему через предусмотренную точку подключения, после чего ток распространяется вдоль медной полосы и поступает к аппаратам через отдельные PIN-контакты. В трехфазной конфигурации первая полоса распределяет L1, вторая — L2, третья — L3. Благодаря повторяющемуся расположению штырей трехполюсные автоматические выключатели подключаются к одной последовательной системе контактов без индивидуального изготовления трех перемычек для каждого следующего аппарата.

Области применения

DEKraft ШС101-3-63 32034DEK используется в низковольтных распределительных устройствах с модульной аппаратурой. Наиболее характерные варианты применения:

• трехфазные распределительные щиты,
• групповые электрощиты зданий,
• распределительные шкафы производственных объектов,
• щиты коммерческой недвижимости,
• подключение групп автоматических выключателей,
• соединение совместимых УЗО,
• монтаж групп АВДТ,
• распределение фаз между модульными защитными аппаратами,
• электрощиты инженерных систем,
• шкафы управления и автоматики,
• модернизация существующей модульной разводки,
• серийная сборка типовых распределительных устройств.

Компания «Олниса» осуществляет поставку соединительных шин DEKraft ШС101-3-63 32034DEK и других аксессуаров для модульного электрооборудования. Заказчикам доступны технические консультации по числу полюсов, номинальному току, типу PIN-контактов и совместимости гребенки с выбранными аппаратами. Заявки обрабатываются оперативно, доставка продукции организуется по всей стране.

Преимущества

Использование DEKraft ШС101-3-63 позволяет упростить трехфазную разводку и уменьшить число отдельных проводных соединений. К практическим преимуществам относятся:

• трехполюсная конструкция для распределения L1, L2 и L3,
• номинальный ток 63 А,
• рабочее напряжение 220/415 В,
• PIN-контакты для прямого подключения к совместимым клеммам,
• медная токоведущая часть сечением 10 мм²,
• 18 трехполюсных контактных позиций,
• длина 1 м для формирования групп различного размера,
• единая геометрия подключения всех аппаратов,
• снижение количества отдельных проводных перемычек,
• уменьшение объема ручной разделки проводников,
• компактная разводка внутри распределительного щита,
• изоляция токоведущих полос,
• возможность получения участков требуемой длины,
• удобство серийной сборки однотипных электрощитов,
• совместимость с различными видами модульной защитной аппаратуры.

Таким образом, соединительная гребенка DEKraft ШС101-3-63 32034DEK предназначена для организованного распределения трехфазного питания между модульными аппаратами. Три изолированные медные полосы с PIN-контактами позволяют заменить множество индивидуальных перемычек одной конструктивно упорядоченной шинной системой.
