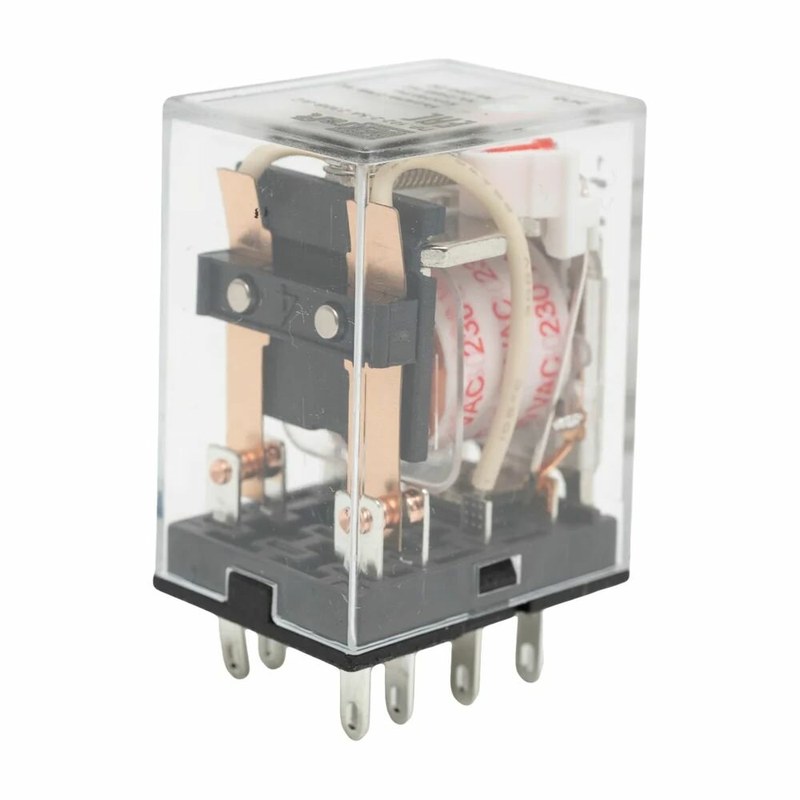

Промежуточное реле DEKraft ПР-102 23864DEK 230 В AC — коммутация цепей управления с двумя переключающими контактами

В схемах промышленной автоматики управляющий сигнал далеко не всегда целесообразно подавать непосредственно на исполнительное устройство. Часто требуется электрически разделить цепи, увеличить число коммутируемых контактов или преобразовать одну управляющую команду в несколько независимых переключений. Для этой задачи применяется промежуточное реле DEKraft ПР-102 23864DEK с катушкой переменного тока 230 В. Модель имеет две переключающие контактные группы и рассчитана на номинальный ток 5 А. При подаче напряжения на катушку электромагнит изменяет положение контактов, обеспечивая одновременное переключение двух независимых цепей. Встроенный светодиод позволяет визуально определить состояние реле непосредственно в шкафу автоматики.

Технические характеристики

При подборе промежуточного реле необходимо учитывать напряжение катушки, количество контактных групп и допустимый ток коммутации. Основные параметры DEKraft ПР-102 23864DEK следующие:

• бренд — DEKraft,
• категория — электромагнитное промежуточное реле,
• серия — ПР-102,
• модель — ПР-102-2-5A-230В-AC,
• артикул — 23864DEK,
• номинальное напряжение катушки — 230 В AC,
• тип управляющего напряжения — переменный ток,
• количество переключающих контактов — 2,
• номинальный ток контактов — 5 А,
• номинальное рабочее напряжение контактов — до 240 В AC / 28 В DC,
• сопротивление контактов — не более 200 мОм,
• время включения — не более 20 мс,
• время отключения — не более 25 мс,
• коммутационная стойкость — не менее 100 000 циклов,
• механическая стойкость — не менее 10 млн циклов,
• допустимая частота операций — до 1800 переключений в час,
• индикация состояния — LED,
• монтаж — через совместимую розетку на DIN-рейку или монтажную панель,
• рабочая температура — от −40 до +55 °C.

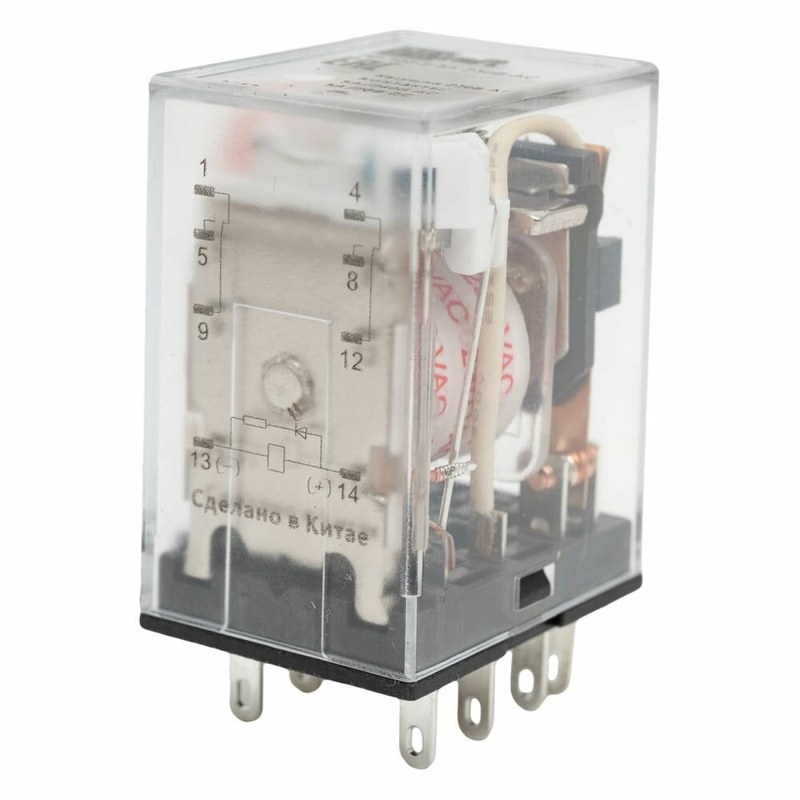

Внутри ПР-102 расположены катушка электромагнита, подвижный якорь, возвратный механизм и две переключающие контактные группы. Такая конфигурация соответствует схеме 2CO: каждая группа имеет общий вывод, нормально замкнутый контакт и нормально разомкнутый контакт. При отсутствии питания катушки общие контакты соединены с нормально замкнутыми выводами. После подачи 230 В AC якорь притягивается электромагнитным полем и механически переводит обе контактные группы во второе положение. Нормально замкнутые цепи разрываются, а нормально разомкнутые — замыкаются.

Принцип работы

В исходном состоянии катушка ПР-102 обесточена. Возвратный механизм удерживает якорь в базовом положении, а переключающие контакты находятся в предусмотренном нормально замкнутом состоянии. После появления на управляющих выводах переменного напряжения 230 В через катушку начинает протекать ток. Возникающее магнитное поле создает усилие, достаточное для перемещения якоря. Механически связанный с ним контактный механизм одновременно переключает обе группы.

Области применения

DEKraft ПР-102 23864DEK используется в цепях автоматического и дистанционного управления, где требуется промежуточная коммутация сигналов. Наиболее характерные задачи:

• шкафы промышленной автоматики,
• цепи управления контакторами,
• системы автоматического ввода резерва,
• насосные станции,
• вентиляционные установки,
• системы отопления и климатизации,
• схемы управления электродвигателями,
• электрические щиты зданий,
• системы сигнализации состояния оборудования,
• размножение дискретных управляющих сигналов,
• гальваническое разделение управляющих цепей,
• блокировочные электрические схемы,
• цепи взаимодействия PLC с исполнительным оборудованием,
• автоматика компрессорных и технологических установок.

Компания «Олниса» осуществляет поставку промежуточных реле DEKraft ПР-102 23864DEK и совместимых компонентов промышленной автоматики. Заказчикам доступны технические консультации по напряжению катушки, количеству переключающих контактов, допустимому току и выбору монтажной розетки. Заявки обрабатываются оперативно, доставка оборудования организуется по всей стране.

Преимущества

Конструкция ПР-102 ориентирована на частое переключение маломощных управляющих цепей. К практическим преимуществам модели относятся:

• катушка управления 230 В AC,
• применимость в цепях номинального класса 220/230 В,
• две независимые переключающие контактные группы,
• номинальный ток контактов 5 А,
• светодиодная индикация состояния,
• время срабатывания не более 20 мс,
• время возврата не более 25 мс,
• коммутационный ресурс не менее 100 000 циклов,
• механический ресурс не менее 10 млн операций,
• возможность выполнения до 1800 переключений в час,
• разъемная конструкция для быстрой замены реле,
• установка на DIN-рейку через совместимое основание,
• компактное размещение в шкафу управления,
• возможность одной командой переключать две цепи,
• рабочий температурный диапазон от −40 до +55 °C.

Таким образом, DEKraft ПР-102 23864DEK представляет собой промежуточное электромагнитное реле с катушкой 230 В AC и двумя переключающими контактами на 5 А. Его основная функция заключается в передаче и размножении управляющих команд между различными элементами схемы без непосредственного соединения исполнительной нагрузки с первичным устройством управления.
