Кабельный тестер Fluke Networks MicroScanner2 MS2-100 — профессиональная диагностика линий связи и сетевой инфраструктуры

Fluke Networks MicroScanner2 MS2-100 — портативный кабельный тестер, предназначенный для проверки структурированных кабельных систем, обнаружения повреждений проводников и диагностики сетевых подключений. Прибор объединяет функции измерения длины линии, определения схемы соединений, идентификации кабелей и обнаружения активного сетевого оборудования.

Технические характеристики

Основные технические параметры кабельного тестера Fluke Networks MicroScanner2 MS2-100:

• бренд — Fluke Networks,
• категория — портативный кабельный тестер,
• модель — MicroScanner2 MS2-100,
• артикул — 2772449,
• проверяемые кабели — UTP, FTP, SSTP, коаксиальные линии,
• поддерживаемые соединения — RJ11, RJ45, F,
• максимальная измеряемая длина — 460 м,
• разрешение измерения длины — 0,3 м,
• типовая погрешность — ±4% или 0,6 м, в зависимости от большего значения,
• диагностика проводников — обрыв, короткое замыкание, неправильное соединение, разделенные пары,
• обнаружение Ethernet — 10/100/1000 Мбит/с,
• определение PoE — обнаружение оборудования стандарта IEEE 802.3af,
• идентификация кабелей — до семи дополнительных удаленных идентификаторов,
• генератор сигналов — IntelliTone и аналоговые тональные сигналы,
• дисплей — монохромный жидкокристаллический с подсветкой,
• питание — две батареи AA,
• продолжительность автономной работы — около 20 часов,
• рабочая температура — от 0 до +45 °C,
• размеры — 163 × 76 × 36 мм,
• монтажное исполнение — переносное.

Особенности конструкции

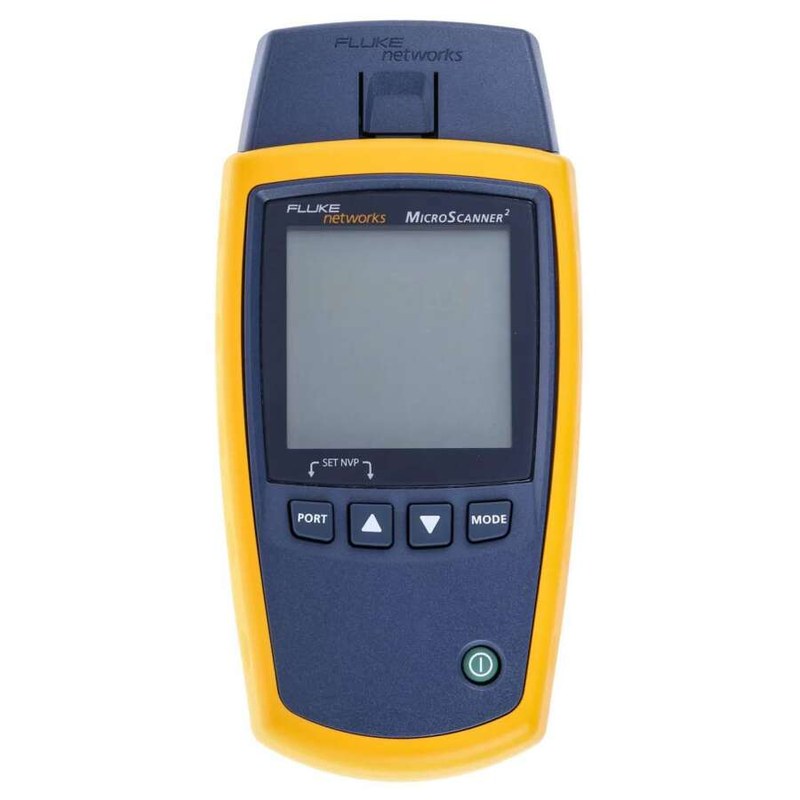

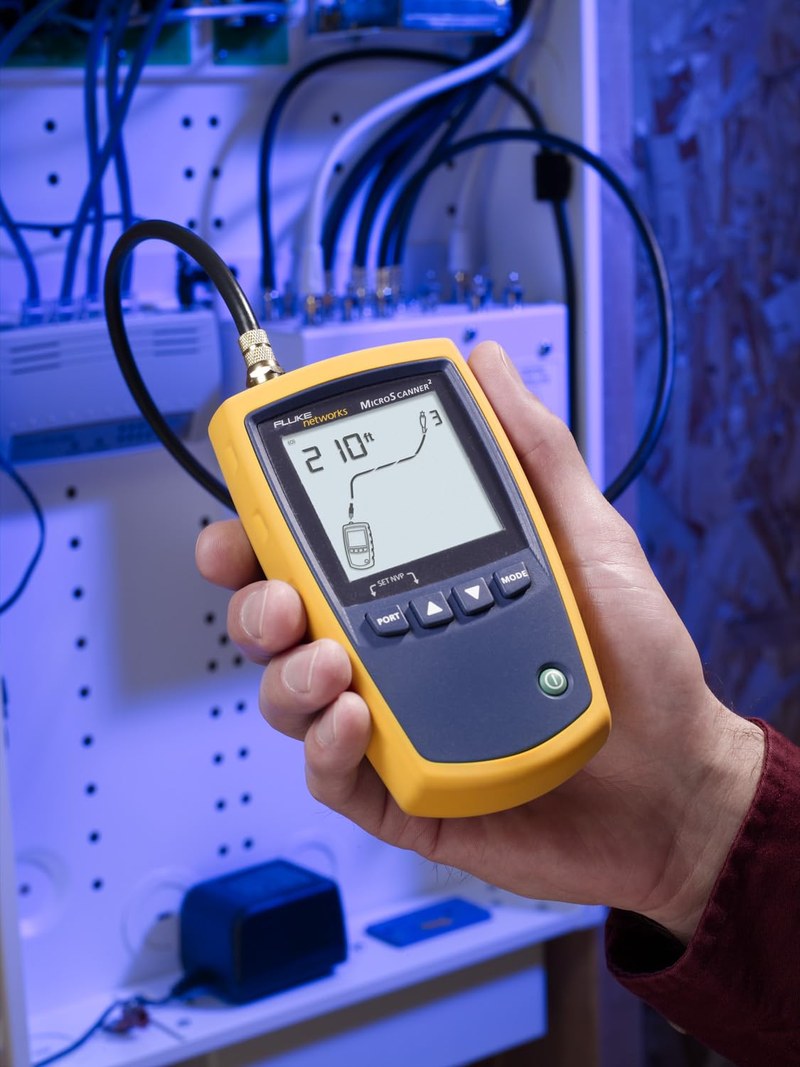

Кабельный тестер Fluke Networks MicroScanner2 MS2-100 выполнен в компактном корпусе, приспособленном для повседневной работы монтажников и инженеров связи. Расположение органов управления позволяет проводить базовые измерения непосредственно возле коммутационных панелей, телекоммуникационных шкафов и кабельных розеток. На лицевой поверхности находится жидкокристаллический дисплей с подсветкой. Его графический интерфейс предназначен для представления схемы разводки проводников, длины отдельных пар и обнаруженных дефектов. Одновременное отображение результатов снижает необходимость последовательного переключения между несколькими диагностическими режимами. Встроенные разъемы позволяют подключать кабели с модульными соединителями RJ45 и RJ11, а также коаксиальные линии через F-разъем. Благодаря разделению интерфейсов прибор используется для проверки различных участков слаботочной инфраструктуры без постоянного подключения переходных приспособлений.

Области применения

Fluke Networks MicroScanner2 MS2-100 используется для диагностики кабельных соединений на объектах различного назначения. Основными направлениями применения являются:

• монтаж структурированных кабельных систем,
• проверка линий Ethernet,
• диагностика витой пары,
• тестирование телефонных кабелей,
• обслуживание коаксиальных соединений,
• поиск повреждений проводников,
• определение расстояния до обрыва,
• контроль правильности обжима разъемов,
• проверка коммутации в патч-панелях,
• идентификация кабелей в распределительных шкафах,
• обследование офисных локальных сетей,
• проверка кабельной инфраструктуры серверных помещений,
• обслуживание телекоммуникационных объектов,
• диагностика подключений IP-оборудования,
• проверка наличия совместимого питания PoE,
• поиск кабелей при реконструкции сетей.

Компания «Олниса» занимается поставками измерительного оборудования Fluke Networks, включая кабельный тестер MicroScanner2 MS2-100. Покупателям доступны технические консультации по характеристикам прибора, диагностическим возможностям, совместимым аксессуарам и комплектации. Компания обеспечивает оперативную обработку заказов и организует доставку оборудования по всей стране.

Преимущества

К основным практическим достоинствам Fluke Networks MicroScanner2 MS2-100 относятся:

• сокращение времени диагностики благодаря одновременному отображению результатов,
• выявление ошибок соединения без последовательной проверки каждого проводника,
• упрощение локализации поврежденных участков кабельной трассы,
• возможность обследования нескольких типов линий одним прибором,
• удобная идентификация кабелей в многолинейных распределительных системах,
• обнаружение ошибок формирования витых пар,
• снижение вероятности неправильной коммутации сетевого оборудования,
• упрощение проверки существующих Ethernet-подключений,
• возможность обнаружения совместимых источников PoE,
• удобство поиска скрытых и немаркированных проводников,
• наглядное представление схемы соединений,
• повышение эффективности выездных диагностических работ,
• простое управление при выполнении повторяющихся измерений,
• автономность при обслуживании удаленных объектов,
• удобство эксплуатации в ограниченном пространстве коммутационных шкафов.

Таким образом, Fluke Networks MicroScanner2 MS2-100 — универсальный кабельный тестер для контроля физического состояния линий связи и оперативного обнаружения распространенных неисправностей. Прибор позволяет проверять правильность соединения проводников, определять длину кабельных участков, выявлять повреждения и устанавливать наличие подключенного сетевого оборудования.
