Регистратор качества напряжения Fluke VR1710 3030923 — точный контроль электросети и выявление скрытых нарушений питания

Fluke VR1710 3030923 — однофазный регистратор качества напряжения, предназначенный для продолжительного наблюдения за параметрами электрической сети и выявления нарушений электропитания. Устройство фиксирует изменения действующего значения напряжения, кратковременные провалы, перенапряжения, прерывания питания и другие события, способные влиять на устойчивость работы подключенного оборудования.

Технические характеристики

Основные параметры регистратора качества напряжения Fluke VR1710 3030923:

• бренд — Fluke,
• категория — регистратор качества напряжения,
• модель — VR1710,
• артикул — 3030923,
• тип контролируемой сети — однофазная переменного тока,
• диапазон измерения напряжения — от 70 до 300 В,
• метод измерения — True RMS,
• разрешение по напряжению — 0,125 В,
• погрешность измерения напряжения — ±0,5% от диапазона 300 В,
• частота дискретизации — 32 кГц,
• номинальные частоты сети — 50 и 60 Гц,
• допустимое отклонение частоты — ±1 Гц,
• разрешение регистрации событий по времени — 5 мс,
• интерфейс передачи данных — USB,
• программное обеспечение — PowerLog,
• категория электробезопасности — CAT II 300 В,
• степень защиты корпуса — IP40,
• рабочая температура — от −10 до +50 °C,
• габариты — 134 × 77 × 39 мм,
• масса — 207 г.

Особенности конструкции

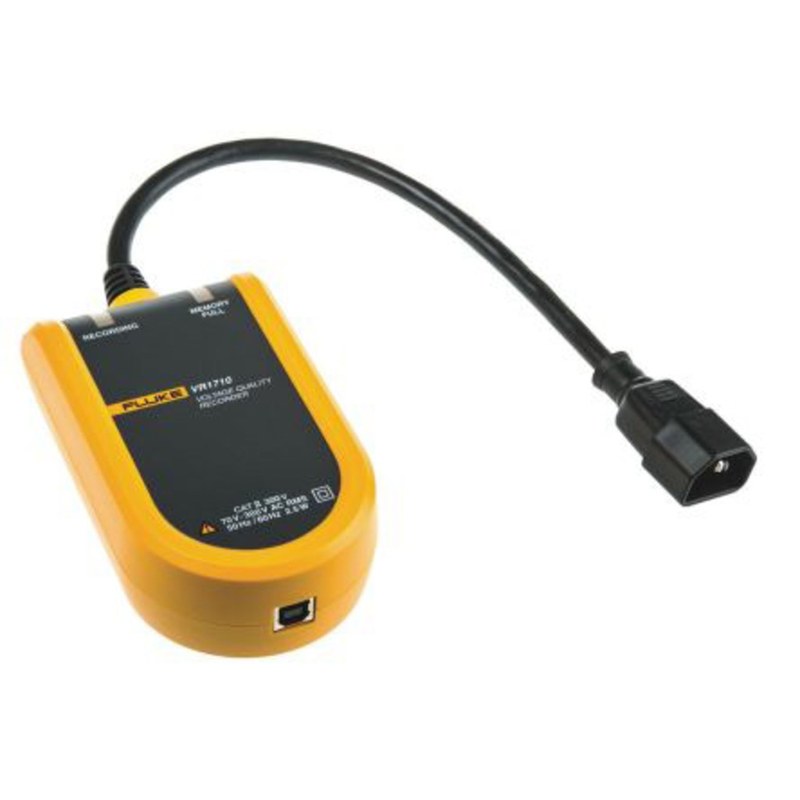

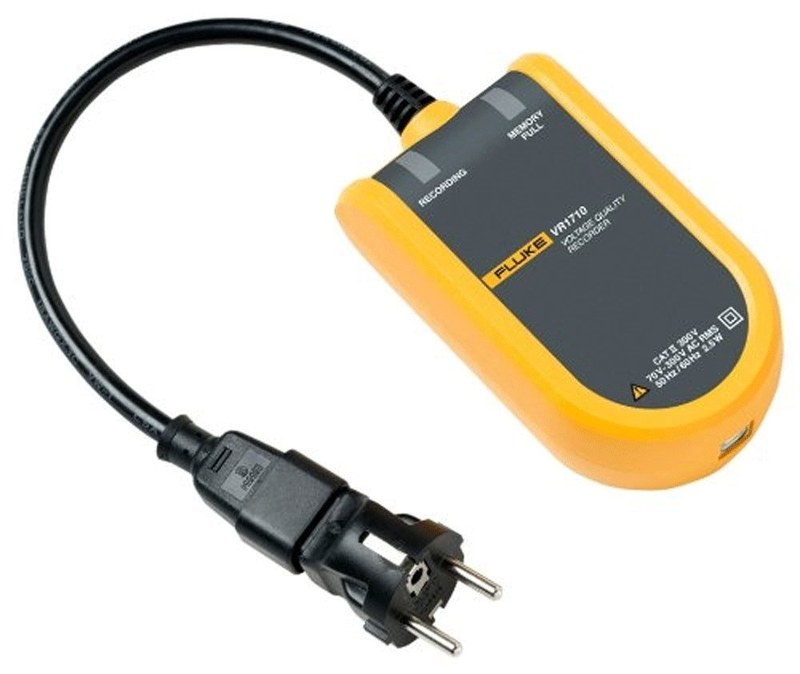

Регистратор Fluke VR1710 3030923 выполнен в компактном изолированном корпусе, рассчитанном на непосредственное подключение к сетевой розетке. Конструкция не предусматривает традиционного дисплея и ручного переключателя измерительных диапазонов. Основная задача устройства заключается в автономном накоплении данных с последующим анализом на компьютере. Подключение к контролируемой электрической линии осуществляется через сетевой разъем с использованием соответствующего адаптера. Такое исполнение уменьшает количество внешних соединений и исключает необходимость размещения измерительных проводов возле работающего оборудования. Питание электронных компонентов поступает непосредственно от исследуемой сети. Внутри корпуса размещена измерительная схема, преобразующая входной электрический сигнал в цифровую последовательность. Аналоговый тракт обеспечивает подготовку напряжения к обработке, после чего микроконтроллер выполняет необходимые вычисления и сохраняет результаты во внутренней памяти.

Области применения

Fluke VR1710 3030923 используется для продолжительного контроля качества электрического питания. К основным направлениям применения относятся:

• диагностика однофазных электрических сетей,
• контроль стабильности питающего напряжения,
• выявление кратковременных провалов электроснабжения,
• регистрация повышенного напряжения,
• обнаружение периодических отключений питания,
• обследование офисных распределительных линий,
• контроль электроснабжения серверного оборудования,
• диагностика питания электронных контроллеров,
• обслуживание инженерных систем зданий,
• обследование электрических сетей производственных помещений,
• анализ гармонических искажений напряжения,
• исследование колебаний, вызывающих мерцание освещения,
• контроль питания лабораторных установок,
• поиск причин нестабильной работы электрических потребителей,
• проверка качества напряжения на розеточных линиях,
• сбор данных для технических отчетов.

Компания «Олниса» занимается поставками контрольно-измерительного оборудования Fluke, включая регистратор качества напряжения VR1710 3030923. Покупателям предоставляются технические консультации по измерительным возможностям прибора, параметрам регистрации, программному обеспечению и комплектации. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

К основным эксплуатационным достоинствам регистратора Fluke VR1710 относятся:

• непрерывное наблюдение за состоянием электросети без постоянного присутствия специалиста,
• обнаружение нерегулярных нарушений качества электропитания,
• сохранение информации о времени возникновения аварийных событий,
• возможность анализа изменений напряжения за продолжительный период,
• простое подключение непосредственно к электрической розетке,
• отсутствие необходимости в отдельных измерительных щупах,
• выявление причин нестабильной работы чувствительного оборудования,
• удобное сопоставление зарегистрированных событий с режимами эксплуатации потребителей,
• автоматизированное накопление измерительной информации,
• наглядное представление результатов в виде графиков,
• возможность документирования параметров электроснабжения,
• сокращение времени поиска периодических неисправностей,
• удобство обследования распределенных объектов,
• компактное исполнение для временного размещения на контролируемой линии,
• снижение необходимости проведения многократных ручных измерений.

Таким образом, Fluke VR1710 3030923 — специализированный регистратор качества напряжения для инструментального обследования однофазных сетей переменного тока. Прибор позволяет выявлять провалы, перенапряжения, прерывания питания, гармонические искажения и другие нарушения, которые могут отрицательно влиять на эксплуатационную надежность электрического оборудования.
