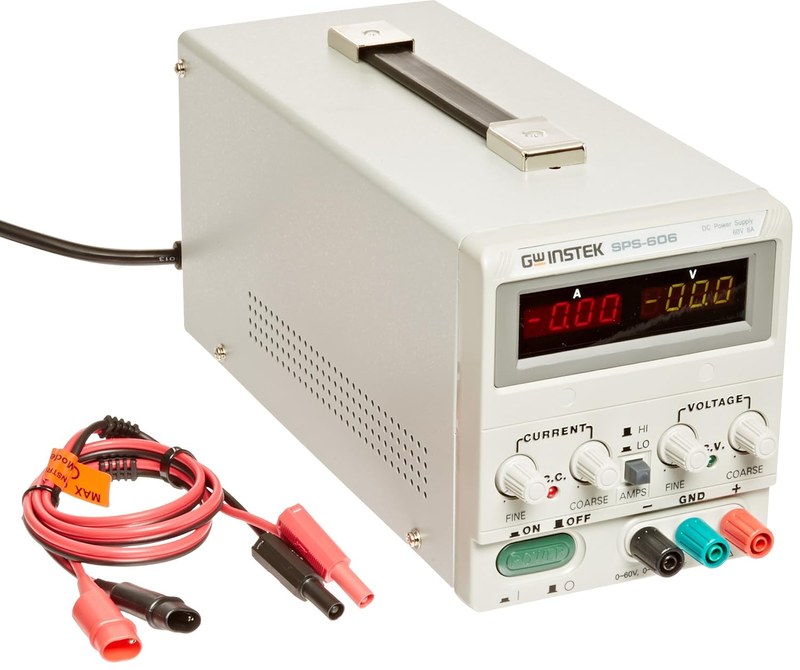

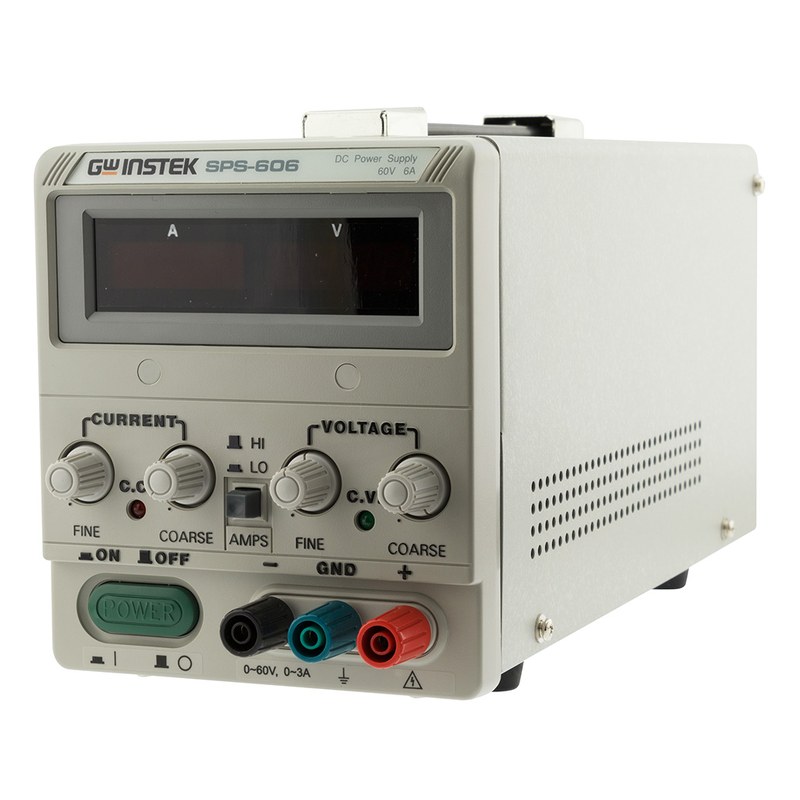

Лабораторный источник питания GW Instek SPS-606 01PS606010GS — стабильное электропитание для точных испытаний

GW Instek SPS-606 01PS606010GS — одноканальный импульсный источник постоянного тока, предназначенный для питания электронных устройств, исследования электрических цепей и проведения лабораторных испытаний. Оборудование позволяет плавно изменять выходные параметры, контролировать потребление подключенной нагрузки и ограничивать ток при возникновении нештатных режимов.

Технические характеристики

Основные параметры лабораторного источника питания GW Instek SPS-606 представлены ниже:

• бренд — GW Instek,
• категория — лабораторный импульсный источник питания,
• модель — SPS-606,
• артикул — 01PS606010GS,
• серия — SPS,
• количество выходных каналов — 1,
• диапазон выходного напряжения — 0–60 В,
• диапазон выходного тока — 0–6 А,
• максимальная выходная мощность — 360 Вт,
• тип преобразования — импульсный,
• рабочие режимы — CV и CC,
• нестабильность напряжения при изменении сети — не более 5 мВ,
• нестабильность напряжения при изменении нагрузки — не более 5 мВ,
• пульсации выходного напряжения — не более 5 мВ RMS,
• габариты — 128 × 145 × 285 мм,
• масса — около 3,3 кг.

Особенности конструкции

Лабораторный источник питания GW Instek SPS-606 01PS606010GS выполнен в настольном металлическом корпусе, рассчитанном на размещение в измерительных лабораториях, ремонтных мастерских и испытательных помещениях. Компоновка устройства предусматривает фронтальное расположение основных органов управления, что позволяет изменять электрические параметры непосредственно во время исследования оборудования. Внутренняя силовая часть построена на основе высокочастотного импульсного преобразователя. Входное переменное напряжение проходит через выпрямительные и фильтрующие элементы, после чего преобразуется посредством электронных ключей. Выходная цепь обеспечивает получение регулируемого постоянного напряжения с установленными характеристиками стабильности. Применение импульсной архитектуры позволяет уменьшить размеры силовых компонентов по сравнению с традиционными линейными источниками сопоставимой мощности. При этом электронная система регулирования поддерживает параметры выхода при допустимых изменениях сетевого напряжения и потребления подключенного оборудования.

Области применения

GW Instek SPS-606 01PS606010GS используется при разработке, проверке и обслуживании электротехнического оборудования. Основными направлениями применения являются:

• питание электронных испытательных стендов,
• диагностика промышленных контроллеров,
• проверка низковольтных электрических цепей,
• испытание электронных модулей,
• обслуживание преобразовательной техники,
• контроль потребления электрических устройств,
• проверка плат управления,
• исследование резистивных нагрузок,
• питание электромеханических компонентов,
• диагностика систем промышленной автоматики,
• испытание светодиодных устройств,
• проверка элементов телекоммуникационного оборудования,
• исследование характеристик электронных схем,
• проведение лабораторных практических работ,
• ремонт контрольно-измерительной аппаратуры,
• создание экспериментальных электротехнических установок.

Компания «Олниса» занимается поставками лабораторного и промышленного оборудования GW Instek, включая импульсный источник питания SPS-606 01PS606010GS. Покупателям предоставляются технические консультации по выходным параметрам, режимам стабилизации, особенностям подключения и комплектации устройства. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

К основным практическим достоинствам источника питания GW Instek SPS-606 относятся:

• возможность питания различных электронных устройств от одного источника,
• устойчивое поддержание напряжения при изменяющейся нагрузке,
• автоматическое ограничение тока при достижении установленного предела,
• снижение вероятности повреждения испытываемых компонентов,
• удобная предварительная установка электрических параметров,
• точная корректировка выходных величин без сложных операций,
• одновременное наблюдение за напряжением и потребляемым током,
• компенсация потерь в соединительных проводниках,
• возможность включения в состав испытательного стенда,
• удобное управление выходом от внешнего оборудования,
• снижение тепловых потерь благодаря импульсному преобразованию,
• экономия рабочего пространства на лабораторном столе,
• простое определение текущего режима стабилизации,
• удобство проведения повторяющихся электрических испытаний,
• пригодность для исследовательских и ремонтных работ.

Таким образом, GW Instek SPS-606 01PS606010GS — одноканальный лабораторный источник постоянного тока, предназначенный для создания регулируемых условий электропитания при испытании и диагностике электронного оборудования. Прибор объединяет импульсный силовой преобразователь, независимую настройку напряжения и тока, цифровую индикацию и защитные функции.
