Анализатор Fluke 1738 — комплексный контроль параметров электроснабжения
Fluke 1738 представляет собой переносной анализатор-регистратор, предназначенный для длительных измерений параметров трехфазного электроснабжения. Прибор применяется на вводах предприятий, в распределительных щитах и цепях электроприводов. Он измеряет напряжение, ток, параметры нагрузки и отклонения качества питания. Сопоставление текущих показаний с временными рядами помогает исследовать отключения, перекос фаз и перегрузку фидеров. Охватывающие датчики позволяют измерять ток без разрыва цепи.
Технические характеристики
Fluke 1738 работает с несколькими схемами трехфазных сетей. Диапазон тока определяется подключенным датчиком и его коэффициентом преобразования:
- число входов напряжения — 4, включая каналы трех фаз и опорное соединение с нейтралью,
- число токовых входов — 4, с возможностью контроля нейтрального проводника дополнительным датчиком,
- предельное измеряемое напряжение — до 1000 В среднеквадратичного значения при допустимой категории применения,
- номинальная частота исследуемых сетей — 50 или 60 Гц,
- измерение тока с совместимыми гибкими датчиками iFlex — до 1500 А в соответствующей комплектации,
- анализ гармонического состава напряжения и тока — до 50-го порядка,
- дисплей — цветной сенсорный, диагональ 4,3 дюйма,
- категория электробезопасности — CAT III 1000 В и CAT IV 600 В при соблюдении требований к принадлежностям.
Принцип измерения и вычисляемые величины
Прибор обрабатывает сигналы напряжения и тока, определяет действующие значения, фазовые соотношения, мощность и энергию. Раздельный учет фаз выявляет перегрузки, которые незаметны по суммарной мощности:
- действующее напряжение каждой фазы и межфазные напряжения — для проверки уровня питания и перекоса,
- фазные токи и ток нейтрали при наличии четвертого преобразователя — для оценки распределения нагрузки,
- активная мощность P, реактивная мощность Q и полная мощность S — для определения характера энергопотребления,
- коэффициент мощности и коэффициент сдвига — для разделения фазовых и нелинейных составляющих,
- активная и реактивная энергия — для анализа потребления за заданный интервал,
- частота сети и показатели несимметрии — для обнаружения отклонений режима,
- суммарное гармоническое искажение THD и отдельные гармоники — для исследования влияния преобразовательной техники.
Конструкция и подключение
Регистратор размещают возле распределительного щита. Съемные принадлежности позволяют отделить корпус от токоведущих частей; провода закрепляют без натяжения:

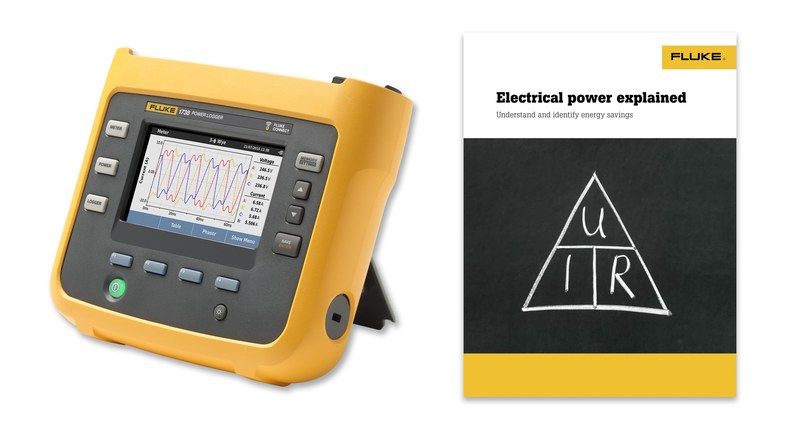

- корпус с цветным сенсорным экраном — для настройки схемы сети и просмотра текущих величин,
- входы напряжения с измерительными проводами — для соединения с фазами и нейтралью,
- разъемы токовых датчиков — для подключения трансформаторов либо гибких преобразователей,
- гибкие петли iFlex — для охвата проводников в стесненных кабельных отсеках,
- встроенные средства хранения данных — для накопления результатов регистрации,
- интерфейсы обмена и внешний USB-носитель — для переноса записей в аналитическую среду.

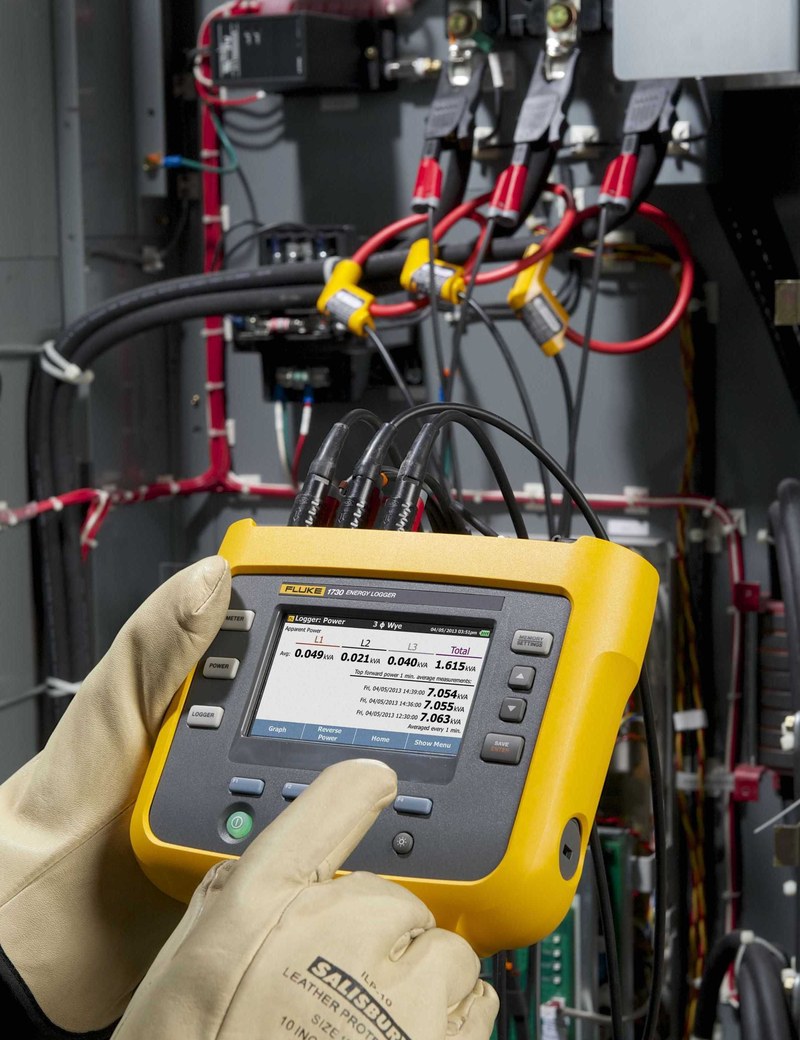

При подключении к четырехпроводной сети фиксируют потенциал нейтрали и фазные напряжения; в трехпроводной системе применяют соответствующую конфигурацию каналов. Токовые петли охватывают по одному проводнику: совместный охват прямого и обратного токов приводит к взаимной компенсации магнитных полей и ошибочному результату. Перед записью проверяют схему сети, чередование каналов, ориентацию датчиков и коэффициенты преобразования. Ошибки подключения искажают мощность и фазный баланс.
Режимы обследования и обработка данных
Мониторинг связывает электрические показатели с технологическим циклом. Результаты доступны на экране, а тренды и записи обрабатываются в Fluke Energy Analyze Plus:
- оперативный контроль — просмотр напряжений, токов и мощностей непосредственно на экране,
- длительная регистрация — накопление временных рядов по выбранным электрическим показателям,
- оценка профиля нагрузки — выявление суточных максимумов, спадов и повторяющихся циклов,
- гармонический анализ — сравнение спектров фаз и определение источников искажений,
- анализ событий — сопоставление провалов и повышений напряжения с режимами нагрузки,
- экспорт результатов — документирование измерительных интервалов, графиков и расчетных данных.
Для корректного сравнения суточных профилей необходимо сохранять единые настройки усреднения и одинаковое расположение преобразователей. При изменении схемы сети или направления датчика отдельные участки записи следует рассматривать как разные измерительные конфигурации. Это особенно существенно при оценке реактивной мощности и гармонических искажений. Запись должна охватывать смены, пуски приводов и максимальную загрузку. Длинное усреднение удобно для баланса энергии, короткое — для динамики нагрузки.
Таким образом, Fluke 1738 регистрирует параметры нагрузки, гармоники и нарушения качества питания. Измерения позволяют исследовать фазный баланс и документировать события в сети. Достоверность данных зависит от подключения и датчиков. Компания «Олниса» поставляет Fluke 1738 промышленным и энергетическим предприятиям. Регистратор доступен к поставке через «Олниса» для контроля трехфазных сетей. «Олниса» поставляет промышленное измерительное оборудование для технической эксплуатации.
