Управляющий клапан Fleck 5000 SXT: точная автоматизация фильтрации воды

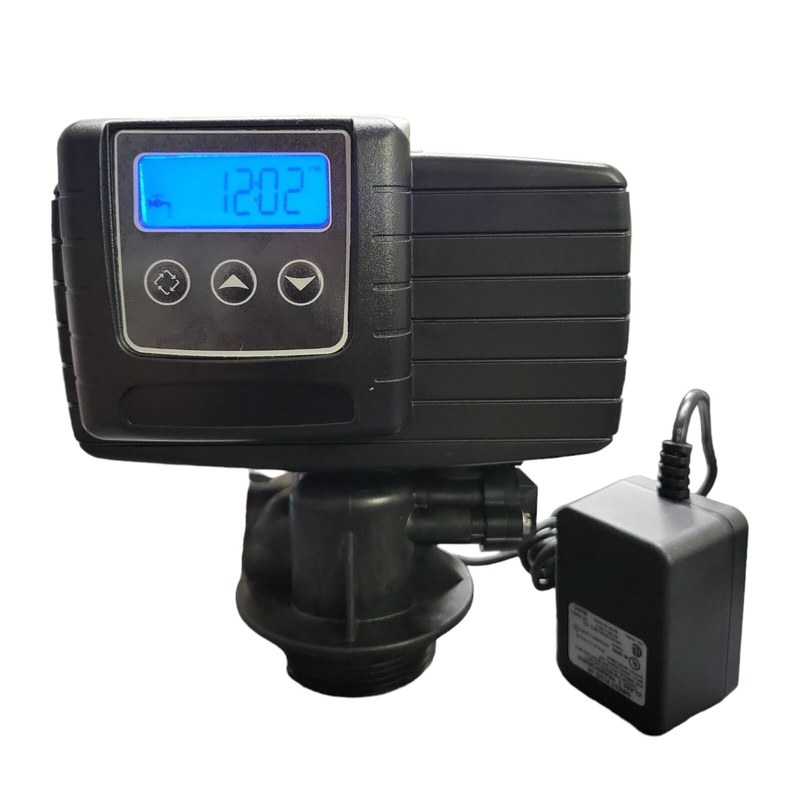

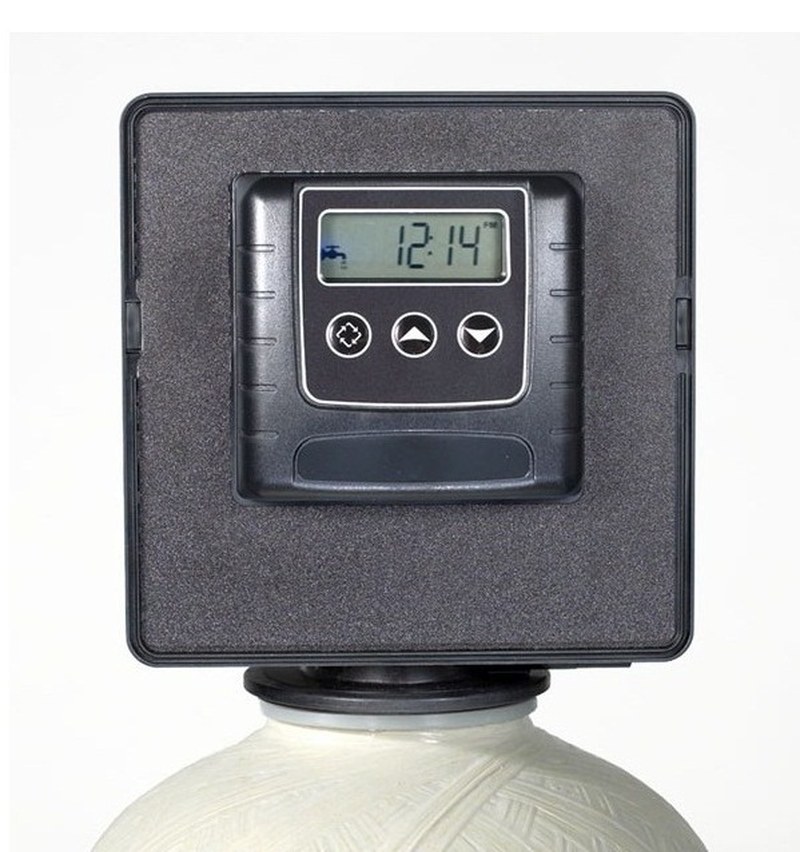

Fleck 5000 SXT представляет собой автоматический управляющий клапан, предназначенный для фильтров и ионообменных умягчителей воды. Аппарат объединяет гидравлический распределитель потоков, электромеханический привод и электронный контроллер SXT. Такая компоновка позволяет переводить загрузку между рабочим состоянием и стадиями восстановления без ручной перестановки трубопроводной арматуры. Модель рассчитана на бытовые и малые коммерческие системы. Параметры готового блока зависят от исполнения клапана, диаметра корпуса, инжектора, дренажного ограничителя и свойств загрузки.
Технические характеристики
Основные параметры характеризуют пропускную способность клапана, допустимые условия эксплуатации и интерфейсы подключения. Для типового исполнения Fleck 5000 SXT применяются следующие значения:
- рабочий расход — до 75,7 л/мин при перепаде давления 1,03 бар,
- пиковый расход — до 102,2 л/мин при перепаде 1,72 бар,
- коэффициент пропускной способности Cv — около 5,0,
- обратный поток — до 26,5 л/мин при перепаде 1,72 бар,
- рабочее давление — от 1,4 до 8,6 бар,
- температура обрабатываемой воды — от 1 до 43 C,
- подключение входа и выхода — 1 дюйм,
- дренажное соединение — 1/2 дюйма,
- линия рассола — 3/8 дюйма,
- распределительная труба — 1,05 дюйма по наружному диаметру,
- электропитание контроллера — 12 В переменного тока от внешнего трансформатора,
- частота сети трансформатора — 50 или 60 Гц,
- индикация — четырехразрядный ЖК-дисплей.
Конструкция гидравлической части
Корпус образует систему каналов, внутри которой поршень последовательно соединяет вход, выход, дренаж и реагентную линию. Конструктивная схема включает:
- корпус из армированного полимера,
- поршневой распределительный механизм с осевым перемещением,
- пакет уплотнений и дистанционных колец,
- электродвигатель с редуктором,
- кулачковый привод и датчик положения рабочего органа,
- инжектор Вентури для забора реагента,
- ограничитель дренажного потока,
- счетчик расхода в водомерной комплектации,
- байпасный узел, применяемый как отдельная присоединительная деталь.
В сервисном режиме вода проходит через загрузку к потребителю. При восстановлении поршень меняет коммутацию каналов: поток разворачивается, реагент засасывается разрежением, а промывная вода отводится в дренаж.
Принципы управления и запуск регенерации
Контроллер SXT рассчитывает момент обслуживания по времени либо по объему пропущенной воды. Пользователю доступны такие способы управления:
- отложенная регенерация по счетчику после исчерпания расчетной емкости,
- немедленная регенерация по счетчику при достижении нулевого остатка,
- календарный запуск через установленное число суток,
- ручной запуск полного цикла кнопкой на панели,
- принудительный переход к следующей стадии при наладке,
- резерв фиксированного объема либо расчетный переменный резерв,
- день принудительной регенерации для ограничения максимального интервала.
В объемном режиме счетчик формирует импульсы пропорционально расходу. Электроника вычитает зарегистрированный объем из запрограммированной емкости системы с учетом резерва. В календарном режиме решение принимается по внутренним часам, что применимо при стабильном потреблении либо отсутствии расходомера.
Последовательность технологического цикла
Набор и длительность стадий программируются в соответствии с назначением установки. Для ионообменного умягчителя типовая последовательность охватывает следующие операции:
- обратная промывка — разрыхление слоя восходящим потоком и удаление механических загрязнений,
- засасывание рассола — подача раствора хлорида натрия через инжектор к катионообменной смоле,
- медленная промывка — вытеснение регенеранта через слой при сохранении расчетной гидродинамики,
- быстрая промывка — уплотнение загрузки и удаление остаточной минерализации,
- наполнение реагентного бака — дозированная подача воды для приготовления следующей порции рассола,
- возврат в сервис — восстановление прямого направления потока к линии потребителя.
Настройки и диагностические функции
Меню SXT используется при вводе системы в эксплуатацию и проверке ее работы. Контроллер позволяет задавать и просматривать:
- текущее время и время отложенного запуска,
- тип регенерации и порядок стадий,
- расчетную емкость установки в выбранных единицах,
- жесткость исходной воды,
- величину резерва и календарный интервал,
- длительность отдельных стадий цикла,
- остаток воды до восстановления,
- текущий и максимальный расход,
- число суток после последней регенерации,
- историю потребления и диагностические данные.
Требования к монтажу и эксплуатации
Надежность узла зависит от правильной гидравлической обвязки. При проектировании и пуске учитывают следующие условия:
- установка на совместимый корпус с центрированной распределительной трубой,
- свободный дренаж с требуемой пропускной способностью,
- отсутствие нагрузки труб на корпус,
- защита помещения и трубопровода от замерзания,
- подача воды без гидроударов и превышения давления,
- отдельное электропитание требуемого напряжения,
- герметичность реагентной линии,
- медленное первичное заполнение корпуса водой,
- соответствие программы фактической загрузке.
Таким образом, Fleck 5000 SXT обеспечивает автоматическое переключение потоков, учет водопотребления и воспроизводимое выполнение регенерационного цикла. Корректная работа клапана требует согласования пропускной способности, промывочного расхода, инжектора и настроек контроллера с параметрами корпуса и фильтрующей среды. Регламентное обслуживание гидравлических компонентов поддерживает расчетную производительность и снижает вероятность утечек между внутренними каналами в расчетном режиме работы. Компания «Олниса» поставляет Fleck 5000 SXT и промышленное оборудование для систем водоподготовки. Поставка осуществляется для предприятий, монтажных организаций и эксплуатационных подразделений. «Олниса» обеспечивает доступность оборудования для реализации новых объектов, модернизации действующих установок и плановой замены управляющих узлов.
