Реле напряжения DigiTOP VP-10AS — надежная защита электроприборов от скачков напряжения
DigiTOP VP-10AS — реле контроля напряжения для автоматического отключения оборудования при опасных изменениях параметров электросети. Устройство предназначено для однофазных цепей переменного тока, в которых продолжительные просадки и перенапряжения могут нарушить работу электроники, электроприводов и блоков питания. Реле не стабилизирует напряжение. Защитное действие основано на измерении входного сигнала и разрыве цепи при достижении заданной границы. После нормализации параметров питание восстанавливается с предусмотренной задержкой.
Технические характеристики
Электрические параметры определяют область применения VP-10AS. Номинальные величины следует отличать от расчетных нагрузок и настраиваемых порогов срабатывания:
- тип сети — однофазная, переменного тока,
- номинальное напряжение — 220 В,
- частота питающей сети — 50 Гц,
- номинальный коммутируемый ток — 10 А,
- расчетная полная мощность при 220 В — 2200 В·А,
- расчетная полная мощность при 230 В — 2300 В·А,
- число контролируемых фаз — 1,
- направления контроля — понижение и повышение напряжения,
- состояния выхода — питание разрешено и питание отключено.
Мощность определяется соотношением S = U × I. При чисто активной нагрузке и напряжении 220 В ток 10 А соответствует 2200 Вт. При коэффициенте мощности 0,8 расчетная активная мощность составляет 1760 Вт. Эти значения не заменяют паспортных ограничений коммутации индуктивных цепей: при запуске двигателя или компрессора ток способен многократно превышать номинальный. Характеристики контактной группы, допустимую температуру и диапазоны регулирования уточняют в паспорте модели.

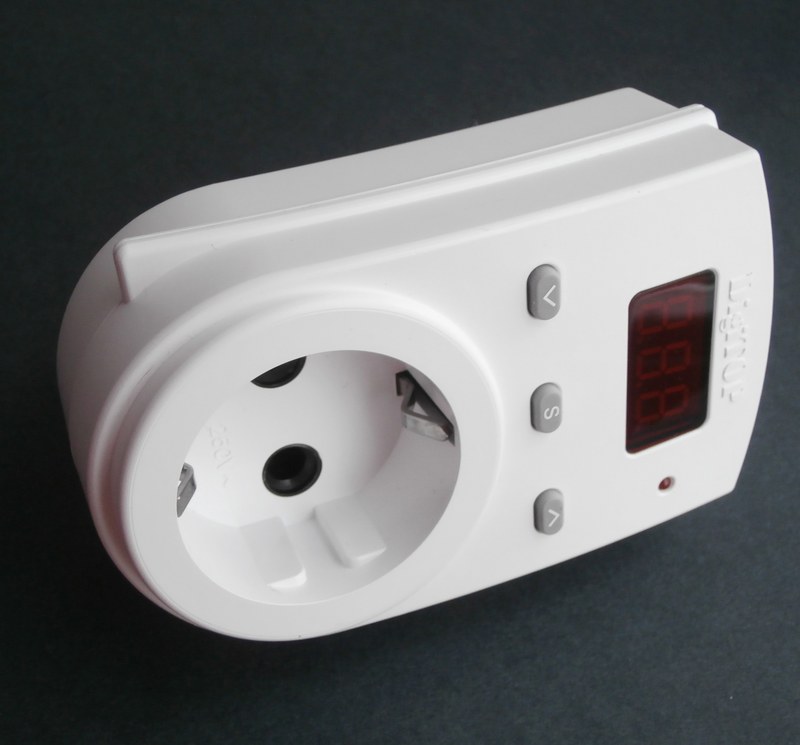

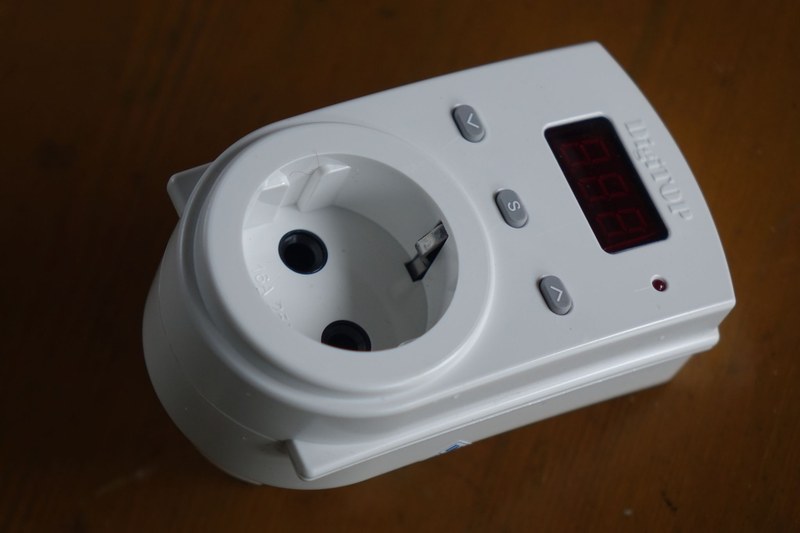

Конструкция устройства
VP-10AS объединяет узлы измерения напряжения, обработки сигнала и управления силовой цепью. Функциональные элементы обеспечивают контроль параметра и передачу команды на коммутацию:
- входная цепь — получение сигнала о напряжении,
- измерительный каскад — преобразование сигнала для обработки,
- электронный блок управления — сопоставление результата с порогами,
- коммутационный элемент — размыкание и замыкание цепи нагрузки,
- индикация — отображение контролируемого состояния,
- органы настройки — изменение доступных защитных параметров,
- изолирующий корпус — размещение электронных компонентов.
Фактическое расположение контактов и способ установки определяются конструктивной версией. Подключение выполняют по маркировке и паспортной схеме. Реле не заменяет автоматический выключатель: защиту проводки от перегрузки и короткого замыкания обеспечивают отдельные аппараты.
Принцип работы
Работа устройства основана на измерении действующего напряжения и сравнении результата с двумя границами. Пока значение находится внутри допустимого интервала, нагрузка получает питание. Пересечение нижнего либо верхнего порога вызывает команду отключения. При восстановлении напряжения повторное включение производится после заданной паузы. Последовательность работы включает основные состояния:
- начальная проверка — оценка напряжения при подаче питания,
- нормальная работа — сохранение соединения при допустимом напряжении,
- авария по минимуму — отключение при чрезмерном снижении,
- авария по максимуму — отключение при превышении верхней границы,
- ожидание — контроль сети при отключенной нагрузке,
- повторный пуск — восстановление соединения после выдержки времени.
Такая схема ограничивает длительность воздействия опасного напряжения, но не устраняет его причину. Реле не подавляет высокочастотные помехи и не заменяет устройства защиты от импульсных перенапряжений.
Настройки и эксплуатационные режимы
Для рассмотрения алгоритма примем условный допустимый интервал от 180 до 250 В. При 175 В защита сработает по нижней границе, при 255 В — по верхней, а 220 В соответствует нормальному состоянию. Это пример расчета, а не подтверждение заводских уставок или диапазонов регулирования VP-10AS. Для корректного применения оцениваются следующие факторы:
- нижний порог — минимальное напряжение для устойчивой работы потребителя,
- верхний порог — максимально допустимое напряжение питания,
- задержка включения — пауза перед возвращением нагрузки в сеть,
- устойчивость электроснабжения — частота и длительность отклонений,
- тип нагрузки — активная, индуктивная или импульсная,
- пусковой режим — увеличение тока при включении оборудования.
Для компрессорной техники показательна технологическая задержка 180 секунд, снижающая риск повторного запуска при неблагоприятном перепаде давлений. Значение приведено как пример эксплуатационного требования, а не как паспортная характеристика VP-10AS. Возможность такой настройки зависит от конкретной модификации.
Применение и преимущества
VP-10AS применяется для локальной защиты чувствительных потребителей. Перед подключением учитывают рабочий и пусковой ток, продолжительность включения и особенности коммутации. Использование прибора в цепях мощных электроприводов без проверки допустимой нагрузки может привести к перегреву контактов. Основные достоинства релейного контроля проявляются при эксплуатации:
- автоматическое реагирование — уменьшение зависимости защиты от действий оператора,
- контроль двух границ — реакция на просадку и перенапряжение,
- отложенное восстановление — ограничение немедленных повторных запусков,
- локальность действия — отключение только защищаемой цепи,
- простая логика — четкое разделение штатного и аварийного состояний.
Таким образом, DigiTOP VP-10AS контролирует напряжение однофазной сети и коммутирует нагрузку с номинальным током до 10 А. Эффективность защиты зависит от характеристик потребителя, условий подключения и выбранных порогов. Реле дополняет, но не заменяет аппараты токовой и импульсной защиты. Компания «Олниса» поставляет DigiTOP VP-10AS для предприятий и промышленной инфраструктуры. Ассортимент «Олниса» включает реле контроля напряжения и другое электротехническое оборудование. Компания осуществляет поставку промышленных компонентов для различных производственных объектов.
