Анализатор Fluke 612: современные технологии проверки электрической безопасности

Fluke 612 (ESA612) — анализатор электрической безопасности медицинской техники. Прибор применяют при вводе аппаратуры в эксплуатацию, после ремонта и для плановых испытаний. Прибор проверяет защитное соединение и токи через корпус, проводник PE и рабочие цепи. ESA612 объединяет измерительные каналы с коммутацией питания испытываемого устройства. Проверки проводятся в штатном режиме и при имитации предусмотренных единичных отказов. Соответствие требованиям устанавливают с учетом класса защиты, назначения рабочих частей и выбранного стандарта.

Технические характеристики

Параметры анализатора отличают от нормативных пределов изделия. Ниже приведены числовые ориентиры испытаний; паспортные диапазоны и точность зависят от исполнения ESA612:

• распространенные номиналы однофазной сети — 115 и 230 В переменного тока,
• частота питающей сети при стандартных проверках — 50 или 60 Гц,
• число проводников типового сетевого подключения — 3: L, N и PE,
• сопротивление защитного соединения — измерение в омах с оценкой долей ома,
• испытательный ток для низкотокового контроля соединения — порядка 200 мА,
• токи утечки — регистрация в мкА и мА, причем 1 мА = 1000 мкА,
• основные нормативные методики — IEC 60601-1 и IEC 62353,
• состояние питающей цепи — нормальная конфигурация и предусмотренный единичный отказ.

Расчетный пример: при токе 0,20 А сопротивление 0,10 Ом создает падение 0,020 В; утечка 250 мкА равна 0,25 мА. Это пояснение физических величин, а не паспортные пределы прибора.

Принципы измерений

Контроль различает пути тока. Для защитного соединения измеряют сопротивление между контактом PE и металлом корпуса. Для утечки определяют ток через нормированную измерительную цепь. Схему выбирают по доступности части оператору или пациенту. Измерительный процесс предусматривает последовательные операции:

• формирование контролируемого соединения с испытываемым изделием,
• подача измерительного воздействия на проверяемую защитную цепь,
• регистрация сопротивления с учетом качества контактов и проводов,
• коммутация разрешенных состояний питающей сети,
• измерение утечки в каждом состоянии по заданной нормативной схеме,
• сопоставление показаний с пределами для соответствующего класса и типа части.

Рост сопротивления PE-цепи указывает на возможную коррозию, ослабление крепежа либо повреждение кабеля. Повышенная утечка связана с дефектами изоляции, влагой или состоянием сетевых фильтров. Ненулевая утечка допустима лишь в нормативных пределах.

Режимы испытаний

ESA612 воспроизводит различные состояния питания в пределах выбранной методики. Их допустимость определяется схемой сети и конструкцией изделия. Имитацию отказа не проводят при подключении пациента и других небезопасных условиях. Типовые условия проверки включают следующие варианты:

• нормальное состояние — подача питания на изделие по штатной схеме,
• измененная полярность — проверка при перестановке L и N там, где это допускается,
• отключенный защитный проводник — исследование утечки при имитации обрыва PE,
• разомкнутый питающий проводник — проверка одного отказа по установленной процедуре,
• измерение без питающего напряжения — оценка целостности защитной цепи.

Показания каждого режима записывают отдельно. Так, 120 и 480 мкА нельзя оценить без сведений о положении проводников, точке подключения и измерительной сети. Для пациентских цепей учитывают категорию рабочей части.

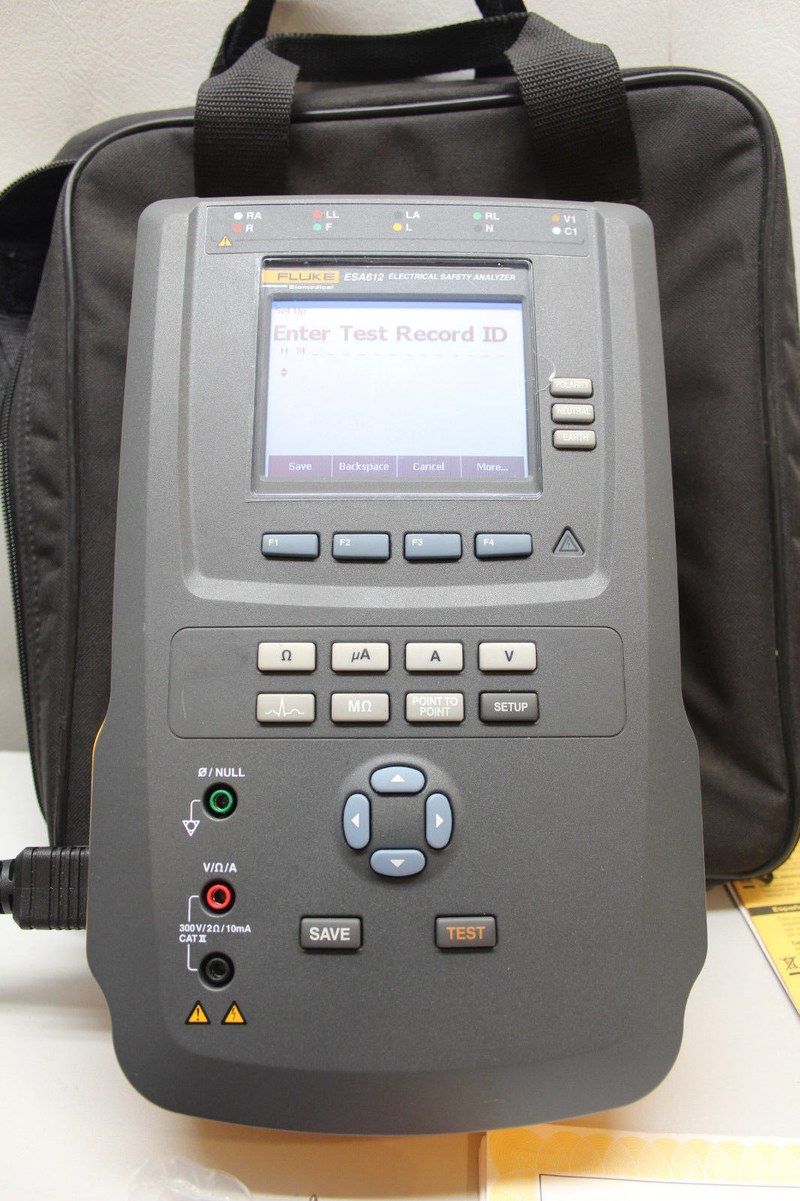

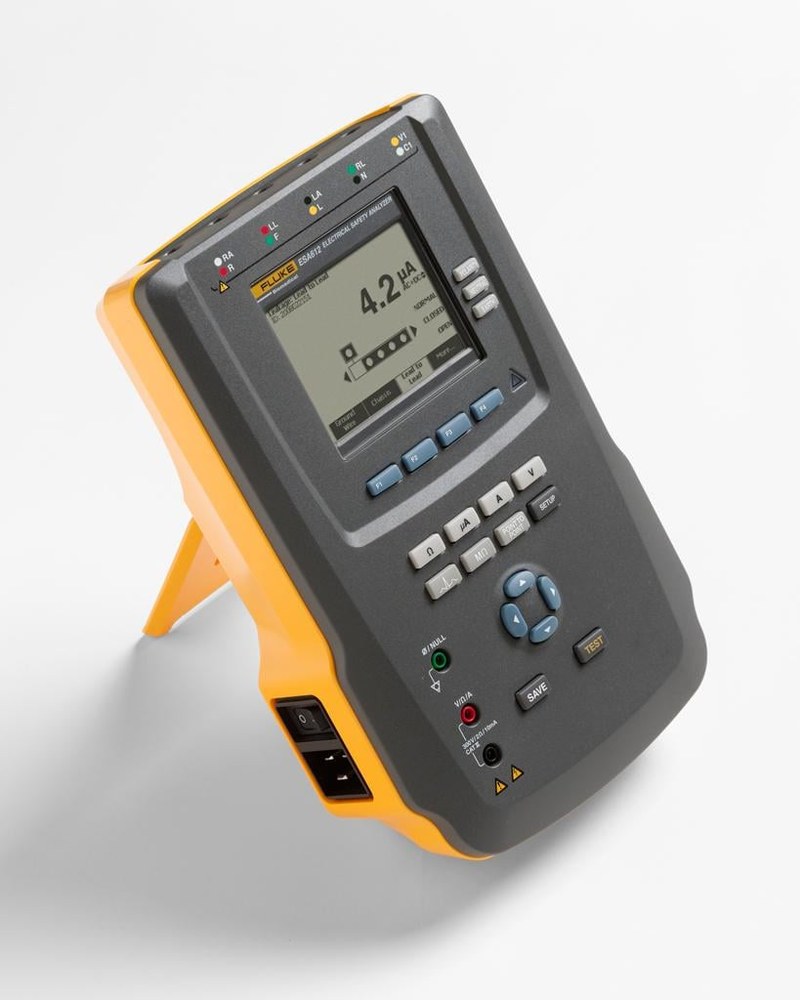

Конструкция прибора

Портативный ESA612 предназначен для проверок непосредственно на месте установки аппаратуры. Он объединяет сетевые соединители, коммутирующие элементы, измерительную электронику и пользовательский интерфейс. Конструктивные узлы выполняют функции:

• вход питания — получение электроэнергии от проверенной однофазной сети,
• выход для изделия — подключение исследуемой медицинской аппаратуры,
• измерительные клеммы — присоединение контрольных проводов к доступным частям,
• коммутационная схема — воспроизведение предусмотренных электрических состояний,
• измерительный модуль — преобразование тока и напряжения в цифровые показания,
• дисплей и клавиши — выбор операции и отображение результата.

При измерении долей ома существенны чистота металла и надежность зажима. Окисленный контакт способен завысить результат. До включения проверяют целостность кабелей, исправность корпуса и соответствие сети исполнению прибора.

Методика контроля

Воспроизводимость зависит от схемы и записи условий. Проверку начинают с идентификации изделия, осмотра и контроля защитной цепи; далее переходят к испытаниям под напряжением в последовательности, заданной документацией. Протокол испытаний формируется по следующей схеме:

• фиксация модели, класса защиты и типа пациентской рабочей части,
• осмотр вилки, кабеля, корпуса и элементов защитного заземления,
• присоединение контрольных проводов к предусмотренным точкам,
• измерение сопротивления защитной цепи с записью значения в омах,
• последовательное измерение утечек в требуемых состояниях в мкА,
• сопоставление результатов с критериями выбранного стандарта,
• регистрация отклонений и итогового статуса электрической безопасности.

Ток утечки на корпус, ток в защитном проводнике и ток пациентской цепи — разные показатели. Значение 0,08 Ом относится к конкретному соединению, а не заземлению здания. При выявлении опасного дефекта изделие выводят из эксплуатации до повторного контроля.

Таким образом, Fluke ESA612 позволяет последовательно контролировать защитное соединение, токи утечки и состояния питающих проводников. Анализатор выявляет потенциально опасные изменения электрических цепей. Надежность заключения зависит от схемы испытаний и применимых нормативов. Компания «Олниса» поставляет Fluke ESA612 медицинским учреждениям и промышленным предприятиям. Поставки измерительного оборудования Fluke через «Олниса» обеспечивают оснащение технических подразделений средствами контроля электробезопасности. «Олниса» осуществляет поставку профессиональной контрольно-измерительной аппаратуры.
