Мультиметр Fluke 287: расширенные измерительные возможности и преимущества покупки в Олниса

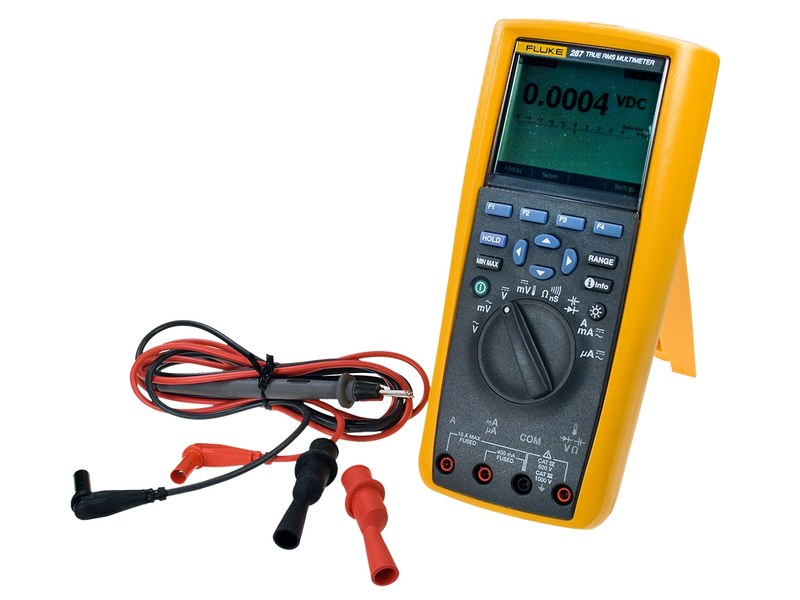

Fluke 287 — портативный цифровой мультиметр True RMS для проверки электрических цепей, исследования нестабильных процессов и сохранения результатов. Модель не только отображает текущие величины, но и регистрирует их изменения во времени. Графическое представление данных полезно при поиске периодических отказов, контроле питания электронных устройств и диагностике промышленного электрооборудования.

Технические характеристики

Погрешность в каждом режиме рассчитывается с учётом процента от показания и дополнительных единиц младшего разряда:

• разрешение дисплея — до 50 000 отсчётов,
• постоянное напряжение — до 1000 В, базовая точность до ±0,025 % показания,
• переменное напряжение — до 1000 В, измерение True RMS,
• постоянный и переменный ток — до 10 А в непрерывном режиме,
• кратковременная токовая нагрузка — до 20 А не более 30 с,
• сопротивление — до 500 МОм,
• электрическая ёмкость — до 100 мФ,
• частота сигнала — до 999,99 кГц,
• температура с термопарой типа K — от −200 до +1350 C,
• категории безопасности — CAT III 1000 В и CAT IV 600 В,
• питание — 6 элементов AA по 1,5 В,
• размеры — около 222 × 102 × 60 мм.

Указанные пределы нельзя отождествлять с равномерной точностью во всём диапазоне. На результат влияют частота сигнала, окружающая температура и характеристики подключённого температурного датчика.

Режимы измерений

Измерительная функция задаётся поворотным переключателем и параметрами экранного меню. Пользователь может выбрать предел вручную либо использовать автоматический режим:

• измерение напряжения и тока AC/DC,
• определение сопротивления обесточенной цепи,
• звуковая проверка электрической непрерывности,
• тестирование диодов по прямому падению напряжения,
• измерение ёмкости разряженного конденсатора,
• определение частоты периодического сигнала,
• измерение температуры совместимой термопарой,
• фиксация минимального, максимального и среднего значения,
• относительное измерение с вычитанием опорного показания,
• удержание результата и регистрация изменения параметра.

Принцип работы

Входной тракт согласует измеряемый сигнал с аналого-цифровым преобразователем. Для напряжения служат делители, для тока — элементы токового канала, а измерение сопротивления основано на подаче испытательного воздействия. Цифровой процессор преобразует отсчёты в показания с учётом калибровочных коэффициентов. True RMS рассчитывает действующее значение переменного сигнала по его форме, что важно при работе с несинусоидальными токами и напряжениями. Корректность такого измерения зависит от полосы частот, амплитуды и допустимого пик-фактора. Это особенно существенно для цепей с импульсными источниками питания и силовой электроникой. Последовательность обработки включает следующие стадии:

• согласование входного уровня с измерительным пределом,
• аналого-цифровое преобразование сигнала,
• цифровой расчёт и коррекцию измеренной величины,
• формирование показаний и статистических значений,
• запись результатов в память при включённой регистрации.

Фильтр нижних частот помогает ограничивать влияние высокочастотных составляющих при проверке приводов с частотным регулированием. Однако фильтрация меняет спектр сигнала, поэтому её применение должно соответствовать цели измерения.

Конструкция и защита

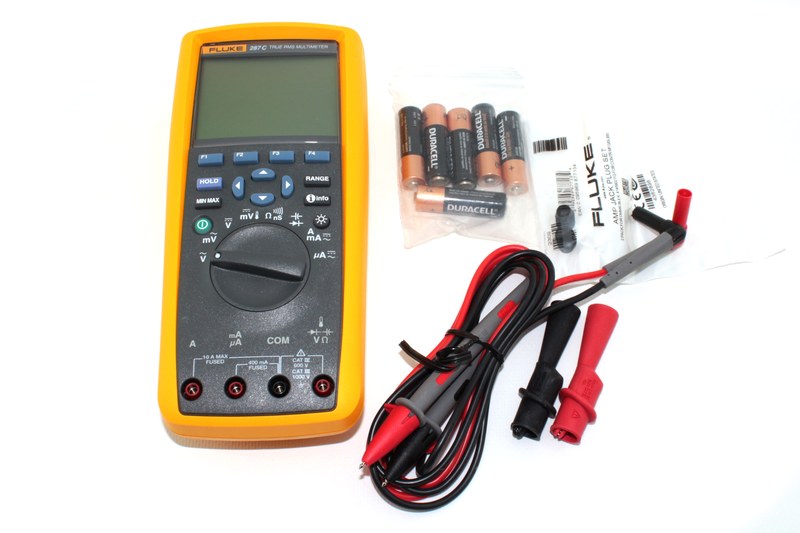

Корпус мультиметра рассчитан на переносное применение. Графический дисплей с подсветкой показывает значения, меню и диаграммы. Режимы задают переключателем. Для безопасной эксплуатации предусмотрены следующие элементы:

• отдельные гнёзда для токовых и остальных измерительных цепей,
• плавкие предохранители во входных токовых каналах,
• защитная конструкция для установленных категорий перенапряжения,
• контроль подключения проводов в зависимости от выбранной функции,
• автономное питание для работы на удалённых объектах.

CAT III 1000 В соответствует работе на распределительных участках электроустановки, CAT IV 600 В — на стороне ввода питания. Перед измерениями проверяют щупы, предохранители и допустимые напряжения. Цепь при определении сопротивления и ёмкости должна быть обесточена, а конденсаторы — разряжены.

Практическое применение

Fluke 287 используют при диагностике шкафов управления, блоков питания, электроприводов и электронных модулей. Регистрация помогает выявлять нарушения, возникающие только при коммутации нагрузки или после прогрева. Измерение сопротивления применяют для проверки соединений, а анализ тока — для оценки изменений режима потребления.

Таким образом, Fluke 287 объединяет многофункциональные электрические измерения, расчёт True RMS и графическую регистрацию данных. При соблюдении правил подключения прибор подходит для технического контроля и поиска непостоянных неисправностей в электрических системах. Компания «Олниса» поставляет мультиметры Fluke 287 и промышленное измерительное оборудование. Купить Fluke 287 в «Олниса» можно для оснащения производственных предприятий, лабораторий и ремонтных подразделений. Поставки «Олниса» охватывают измерительную технику, предназначенную для промышленной эксплуатации.
