Тестер Fluke Networks 2 — надежное решение для проверки структурированных кабельных систем

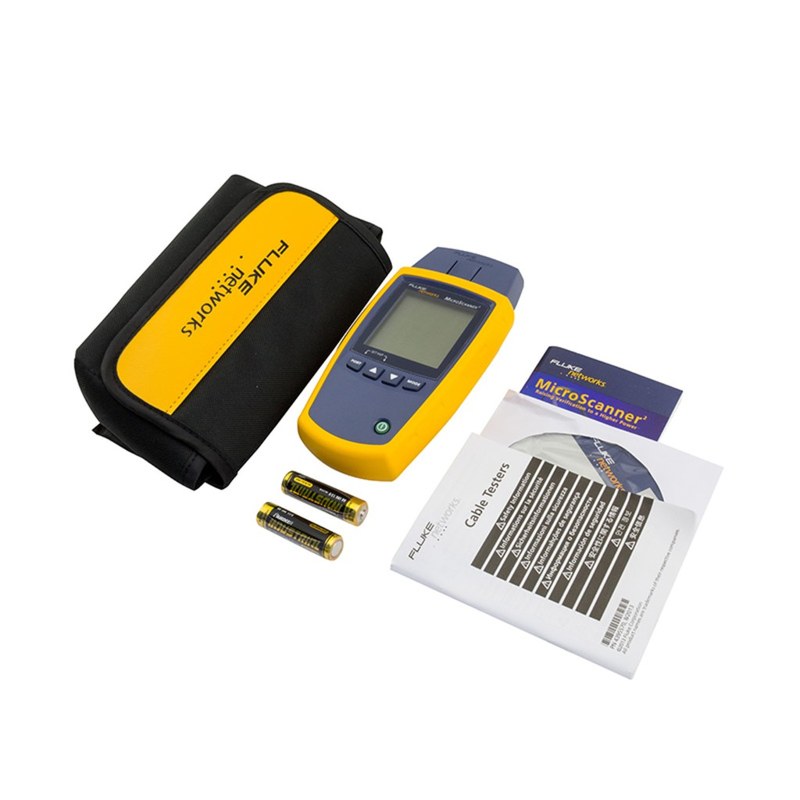

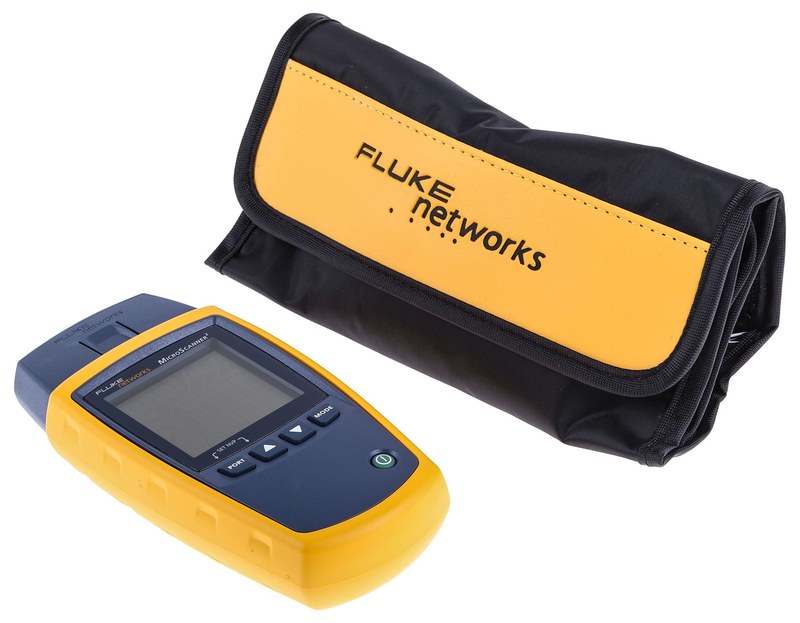

Fluke Networks MicroScanner2 MS2-100 — переносной тестер для проверки структурированных кабельных систем, телефонных и коаксиальных линий. Прибор выполняет монтажный контроль и поиск повреждений без стационарных измерительных комплексов. Он определяет схему соединений, длину кабеля, место обрыва или замыкания, распознает активные порты Ethernet. Эти функции применяются при обслуживании распределительных шкафов, производственных сетей и телекоммуникационных трасс.

Технические характеристики

Измерительные возможности зависят от вида кабеля, состояния удаленного конца и скорости распространения сигнала. Основные параметры модели:

• поддерживаемые линии — витые пары RJ45, телефонные кабели RJ11 и коаксиальные линии с разъемами F,
• проверяемые проводники — четыре витые пары, восемь жил Ethernet,
• максимальная отображаемая длина — около 460 м,
• погрешность определения длины — ±4 % либо 0,6 м, если это значение больше,
• распознаваемые скорости Ethernet — 10, 100 и 1000 Мбит/с,
• автономное питание — две батареи AA номиналом 1,5 В,
• индикация — монохромный графический экран с подсветкой,
• трассировка — аналоговый и цифровой тональный сигнал,
• дополнительная функция — обнаружение питания Power over Ethernet.

Диапазон измеряемой длины не равен допустимой длине действующего канала Ethernet. Для типового медного канала локальной сети установлен предел 100 м, связанный с требованиями технологии передачи.

Принцип измерения и локализация дефектов

Для определения расстояния до дефекта тестер регистрирует отражение импульса от изменения волнового сопротивления. Время возврата сигнала пересчитывается в длину с учетом скорости распространения в изоляции жил. При использовании кабелей с разными диэлектриками необходим учет коэффициента укорочения, иначе оценка расстояния теряет точность. Алгоритм проверки позволяет различать несколько состояний линии:

• обрыв — нарушение непрерывности с оценкой расстояния до разрыва,
• короткое замыкание — контакт между жилами с указанием положения дефекта,
• перепутанные жилы — несовпадение контактов на концах кабеля,
• перекрещенные пары — нарушение порядка подключения контактов,
• расщепленная пара — ошибочное сочетание жил при сохранении электрической связи,
• правильная разводка — соответствие проводников с удаленным адаптером.

Расстояние до повреждения помогает ограничить зону обследования. Контактные переходы, ответвления и неоднородности меняют форму отражения, поэтому показания сопоставляют с реальной топологией трассы.

Конструкция и интерфейсы

Ручной корпус удобен для проверки портов в коммутационных шкафах. На экране одновременно отображаются схема жил, состояние линии и расстояние до дефекта. Управление рассчитано на выполнение типовых проверок непосредственно на объекте. Конструктивные элементы выполняют отдельные диагностические функции:

• порт RJ45 — подключение четырехпарных линий и проверка сетевого интерфейса,
• порт RJ11 — присоединение телефонных проводников,
• разъем F — диагностика центральной жилы и экрана коаксиального кабеля,
• графический экран — показ распиновки, расстояния и состояния линии,
• клавиши — управление запуском тестов и сменой функций,
• батарейный отсек — размещение двух элементов AA,
• удаленный идентификатор — проверка соответствия дальнего конца линии.

Аксессуары упрощают трассировку, но тестер не является анализатором сертификации кабельных категорий. Он не измеряет затухание, переходные наводки и возвратные потери в объеме, необходимом для квалификации канала.

Режимы эксплуатации

Рабочую функцию выбирают по характеру неисправности. Для поиска кабеля подают тональный сигнал, для проверки монтажа отображают распиновку, для анализа соединения используют индикацию сетевого порта. Основные режимы использования предусматривают:

• тест разводки — выявление ошибок подключения жил,
• измерение длины — оценка протяженности или расстояния до повреждения,
• поиск трассы — подача тонального сигнала для идентификации кабеля,
• обнаружение Ethernet — определение активного порта и его скорости,
• обнаружение PoE — проверка признаков подачи питания без нагрузочного теста,
• контроль коаксиальной линии — поиск обрыва и замыкания жилы с экраном.

Активный линк свидетельствует об обнаружении сетевого интерфейса, но не подтверждает пропускную способность канала, отсутствие потерь или допустимую задержку. Индикация PoE также не заменяет измерение мощности под нагрузкой.

Применение и эксплуатационные преимущества

MicroScanner2 применяют при вводе трасс в эксплуатацию, замене розеток и ремонте патч-панелей. Определение расстояния до неисправности особенно полезно на линиях, проложенных в кабельных лотках, шахтах и трубах. Эти проверки особенно полезны для многопортовых распределительных панелей. К эксплуатационным преимуществам относятся:

• ускорение первичной проверки за счет совмещения диагностических операций,
• поиск повреждения без последовательного вскрытия всех участков трассы,
• автономная работа в шкафах без розеток электропитания,
• контроль нескольких типов медных кабельных соединений,
• фиксация выявленных дефектов по экрану и маркировке линии.

Перед проверкой устанавливают тип линии, исключают несовместимое внешнее напряжение и осматривают разъемы. Результаты сопоставляют с исполнительной схемой: дефект патч-корда, ошибка оконцевания и повреждение стационарного кабеля устраняются разными способами.

Таким образом, Fluke Networks MicroScanner2 MS2-100 выявляет нарушения соединений, измеряет расстояние до повреждения и обнаруживает активные Ethernet-порты. Прибор предназначен для базовой диагностики медных линий, но не заменяет сертификацию кабельных каналов. Компания «Олниса» поставляет Fluke Networks MicroScanner2 MS2-100 для промышленных предприятий и объектов связи. Тестер входит в ассортимент поставляемого компанией промышленного измерительного оборудования. «Олниса» обеспечивает поставки приборов Fluke Networks для оснащения монтажных и эксплуатационных подразделений.
