Кабельный трассоискатель Fluke Networks Pro3000 — надежный инструмент поиска проводных соединений

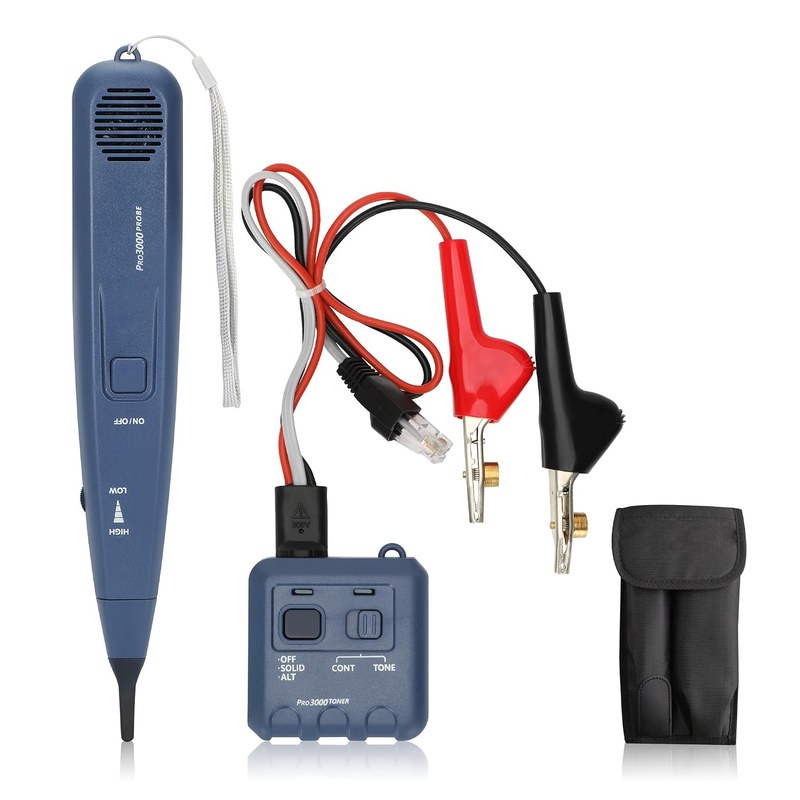

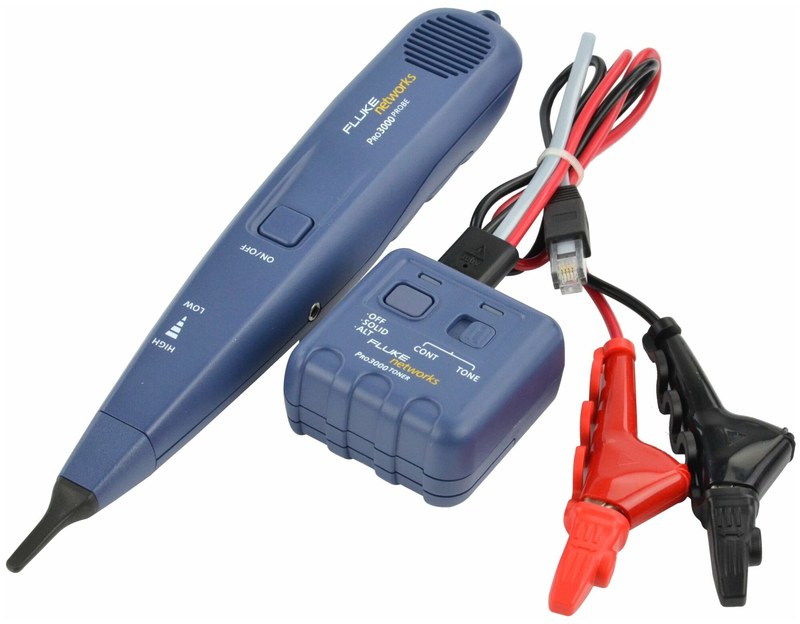

Fluke Networks Pro3000 — комплект для поиска проводников в слаботочных кабельных системах. Он объединяет генератор тонального сигнала и индуктивный щуп-приемник. Система применяется при монтаже и обследовании телефонных линий, кабелей связи и структурированных сетей.
Технические характеристики
Для оценки возможностей комплекта Pro3000 Analog существенны характеристики генерации, приема и питания. Основные параметры системы:
- тип измерительной системы — аналоговый генератор тона и индуктивный приемный щуп,
- дальность передачи испытательного сигнала — до 16 км по подходящим кабельным линиям при благоприятных условиях,
- число распознаваемых вариантов сигнала SmartTone — 5,
- питание генератора — батарея напряжением 9 В,
- питание приемного щупа — батарея напряжением 9 В,
- подключение генератора — зажимы для контакта с жилами и модульный телефонный разъем,
- регулирование чувствительности приема — плавное, органом управления на корпусе щупа.
Дальность до 16 км относится к распространению тона, а не к гарантированной дистанции его обнаружения. На слышимость влияют сопротивление, емкость и экранирование кабеля, схема подключения и внешние помехи.
Принцип действия и обработка сигнала
Генератор подает на выбранные жилы переменный сигнал звукового диапазона. Ток создает магнитное поле, воспринимаемое датчиком щупа. Приемник усиливает сигнал и передает его на громкоговоритель. По изменению громкости оператор определяет положение искомой пары. Последовательность электрических и акустических процессов включает несколько этапов:
- подача тестового тона между выбранными проводниками или относительно общей точки,
- распространение сигнала вдоль жил с потерями, обусловленными параметрами линии,
- индуктивное восприятие переменного поля чувствительным наконечником приемника,
- усиление принятого сигнала с управлением уровнем громкости,
- локализация нужной пары по наибольшей интенсивности и устойчивости тона.
SmartTone помогает отличить исходную пару от соседних жил с наведенным тоном. При изменении состояния цепи на дальнем конце меняется слышимый рисунок сигнала. Это служит подтверждением связи пары с генератором.
Конструкция и органы управления
Комплект состоит из двух переносных блоков для работы на кроссах и коммутационных панелях. Раздельные передающая и приемная части позволяют обследовать линию с разных концов. Основные элементы:
- генератор в изолирующем корпусе — формирование тестовых сигналов и их подача в линию,
- соединительные провода с контактными зажимами — присоединение к открытым контактам кросса,
- модульный разъем — подключение к совместимым телефонным соединениям,
- приемный щуп с узким рабочим наконечником — обследование плотных групп проводников,
- встроенный громкоговоритель — акустическая индикация обнаруженного поля,
- регулятор усиления — уменьшение влияния сигналов от соседних кабелей,
- сменный наконечник щупа — восстановление работоспособности при механическом износе.
Наконечник щупа можно подносить к проводникам без разрыва соединений. Однако индуктивный поиск не измеряет сопротивление изоляции, качество контактов или расстояние до повреждения.
Режимы применения и последовательность проверки
Для поиска генератор подключают к выбранным жилам, а щупом обследуют доступные участки трассы. В процессе монтажа и диагностики выполняют следующие операции:
- поиск маркированной или неизвестной линии в кабельном жгуте по слышимому тону,
- идентификация пары на дальнем кроссе с подтверждением посредством SmartTone,
- прослеживание участка проводки между коробками и коммутационными узлами,
- проверка соответствия проводников монтажной документации,
- разделение нескольких близко расположенных кабелей путем снижения усиления щупа.
Сначала устанавливают высокую чувствительность, чтобы найти область прохождения тона. Вблизи нужного кабеля усиление уменьшают и повторно проверяют пару через SmartTone. Такая последовательность снижает риск ошибочной идентификации из-за наводок.
Таким образом, Fluke Networks Pro3000 обеспечивает поиск и распознавание проводников за счет тонального возбуждения, индуктивного приема и SmartTone. Система сокращает объем ручной проверки в коммутационных шкафах и позволяет прослеживать отдельные линии без разъединения всего кабельного пучка. Компания «Олниса» поставляет промышленное оборудование и контрольно-измерительные приборы Fluke Networks. Fluke Networks Pro3000 можно приобрести через «Олниса» для оснащения подразделений, обслуживающих кабельные коммуникации. «Олниса» осуществляет поставки оборудования для промышленных предприятий и объектов сетевой инфраструктуры.
