Визуальный термометр Fluke VT02 — наглядный контроль температурных отклонений

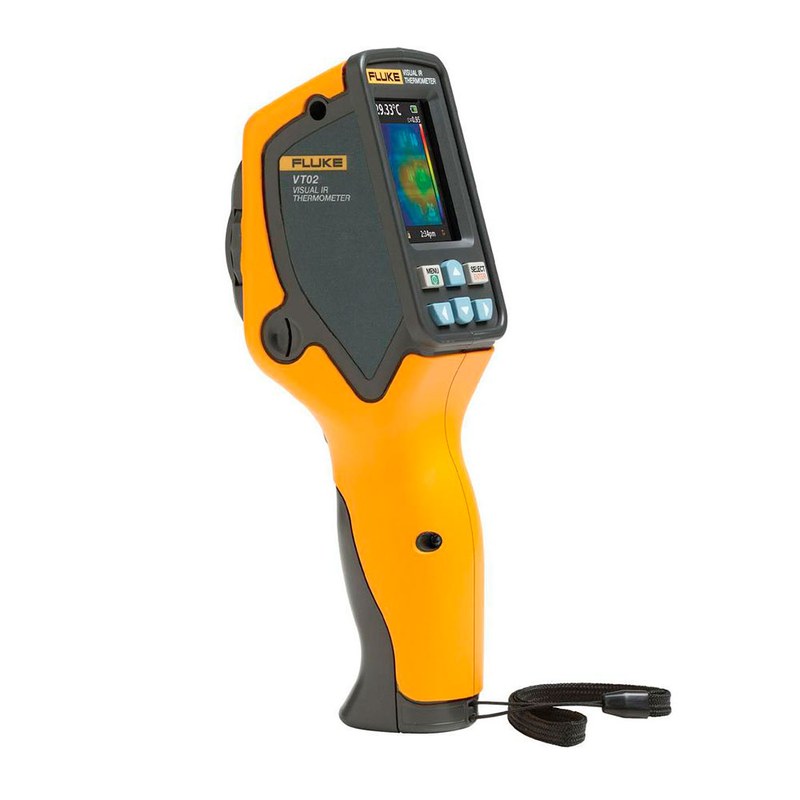

Fluke VT02 — переносной прибор для бесконтактного контроля нагрева электрических, механических и теплотехнических узлов. Он совмещает температурную карту с фотографией объекта, позволяя определять положение участков перегрева на соединениях, корпусах и трубопроводах. Такое представление упрощает первичную диагностику. ИК-матрица VT02 содержит 8 × 8 чувствительных элементов, формируя 64 температурные зоны. Это визуальный ИК-термометр, а не тепловизор высокого разрешения. Прибор выявляет крупные температурные неоднородности, но не предназначен для детального анализа миниатюрных компонентов.
Технические характеристики
Технические параметры VT02 определяют границы измерения и возможности диагностики. Основные показатели модели:
- диапазон измерения температуры — от −10 до +250 C,
- основная погрешность — ±2 C или ±2 % показания, выбирается большее значение,
- разрешение ИК-датчика — 8 × 8 элементов, или 64 температурные зоны,
- тепловая чувствительность — около 0,25 C (250 мК),
- диагональ цветного дисплея — около 2,2 дюйма,
- уровни совмещения видимого и теплового кадров — 0, 25, 50, 75 и 100 %,
- носитель данных — сменная карта памяти microSD,
- питание — четыре батареи AA.
Чувствительность отражает различение температурных контрастов, погрешность — отклонение от истинного значения. При +150 C величина 2 % равна 3 C, поэтому допуск составляет ±3 C. При +40 C он составляет ±2 C. Эти показатели нельзя отождествлять.
Конструкция прибора
В корпусе VT02 объединены оптический и инфракрасный каналы, вычислительный модуль и органы управления. Основные элементы конструкции:
- ИК-приемник — регистрирует тепловое излучение поверхности,
- оптическая камера — отображает контуры и маркировку деталей,
- процессор — рассчитывает температуру и формирует цветовую карту,
- дисплей — показывает изображение, показания и меню,
- клавиши — задают режим отображения и запись кадров,
- слот microSD — принимает съемную карту памяти,
- батарейный отсек — обеспечивает автономное питание.
Оптическая камера позволяет узнавать детали, но не увеличивает ИК-разрешение. При наложении двух кадров контуры могут казаться четче, чем фактическая температурная карта. Это учитывают при оценке малых зон нагрева. По ширине матрицы приходится лишь восемь ИК-элементов, поэтому мелкие узлы и проводники могут смешиваться с фоном даже при ясной оптической картинке.
Принцип инфракрасной термометрии
Нагретая поверхность излучает электромагнитную энергию, зависящую от температуры и излучательных свойств материала. Датчик преобразует ИК-поток в сигнал, а процессор вычисляет температуру. Алгоритм состоит из этапов:
- прием ИК-энергии от участков в поле зрения датчика,
- преобразование сигналов чувствительных элементов в цифровые данные,
- вычисление температуры с учетом калибровки,
- присвоение значениям цветов тепловой шкалы,
- получение фотографии объекта встроенной камерой,
- совмещение оптического и теплового изображений,
- вывод результата на экран и сохранение кадра.
На точность влияет коэффициент излучения поверхности. Полированный металл отражает тепло окружающих предметов и может давать ложные показания. Предпочтительны матовые участки с известными свойствами, когда измерение на них допустимо. Пар и загрязнения оптики также вызывают ошибки.
Режимы визуализации
Долю теплового слоя в фотографии можно изменять. Это помогает переходить от идентификации узла к оценке нагрева. Предусмотрены пять уровней смешивания:
- 0 % — оптический кадр без тепловой раскраски,
- 25 % — фотография с небольшой долей теплового слоя,
- 50 % — равное представление оптических и ИК-данных,
- 75 % — преобладание термограммы с видимыми контурами объекта,
- 100 % — тепловая карта для выявления контрастных зон.
Карта microSD сохраняет кадры для отчетов и сравнения повторных осмотров. Для сопоставимости поддерживают одинаковый ракурс, расстояние и нагрузку. Увеличение файла не добавляет температурных данных: ИК-матрица содержит лишь 64 зоны.
Методика обследования
Результат зависит от нагрузки и условий наблюдения. Сравнивать следует узлы, работающие в сходных режимах. Рекомендуемая последовательность измерения:
- фиксация режима нагрузки и температуры окружающей среды,
- выбор дистанции, обеспечивающей достаточный размер цели в кадре,
- исключение отражений от ламп и нагретых поверхностей,
- поиск нагрева, отличающегося от аналогичных исправных узлов,
- запись кадра с указанием объекта и даты осмотра,
- сравнение с предыдущими измерениями при сходной нагрузке.
Нагрев одного из трех фазных соединений может свидетельствовать о росте контактного сопротивления, но требует учета токов и охлаждения. VT02 не проверяет отсутствие напряжения. При обследовании работающих установок обязательны правила электробезопасности.

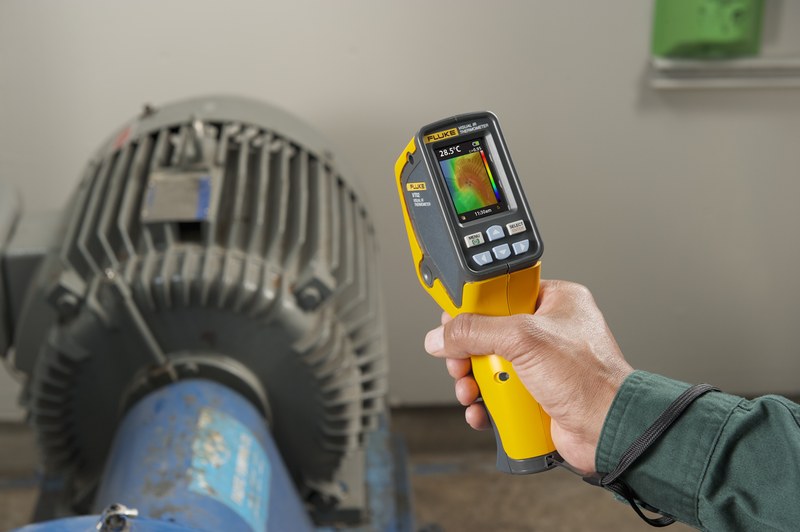

Области применения
Прибор эффективен при контроле достаточно крупных узлов с заметным температурным контрастом. Типичные объекты обследования:
- соединения в распределительных шкафах и силовых цепях,
- корпуса коммутационных аппаратов и электроприводов,
- подшипники, редукторы и механические передачи,
- трубопроводы, теплообменники и участки теплоизоляции,
- элементы вентиляционных и отопительных систем.
В пределах одной ИК-зоны температуры усредняются. Малый горячий контакт на холодном фоне может оказаться незаметным. Показания зависят также от расстояния, свойств поверхности и отражений. Поэтому VT02 применяют для поиска аномалий, а не для точного измерения температуры миниатюрных деталей.
Таким образом, Fluke VT02 объединяет бесконтактную термометрию и визуальную привязку тепловых аномалий к оборудованию. Он удобен для первичных осмотров электрощитов, приводов и трубопроводов. При интерпретации учитывают погрешность, разрешение и условия измерения. Компания «Олниса» поставляет Fluke VT02 для промышленных предприятий. В номенклатуру поставок «Олниса» входят измерительные приборы и другое промышленное оборудование. Компания обеспечивает поставку продукции для производственных и энергетических объектов.
