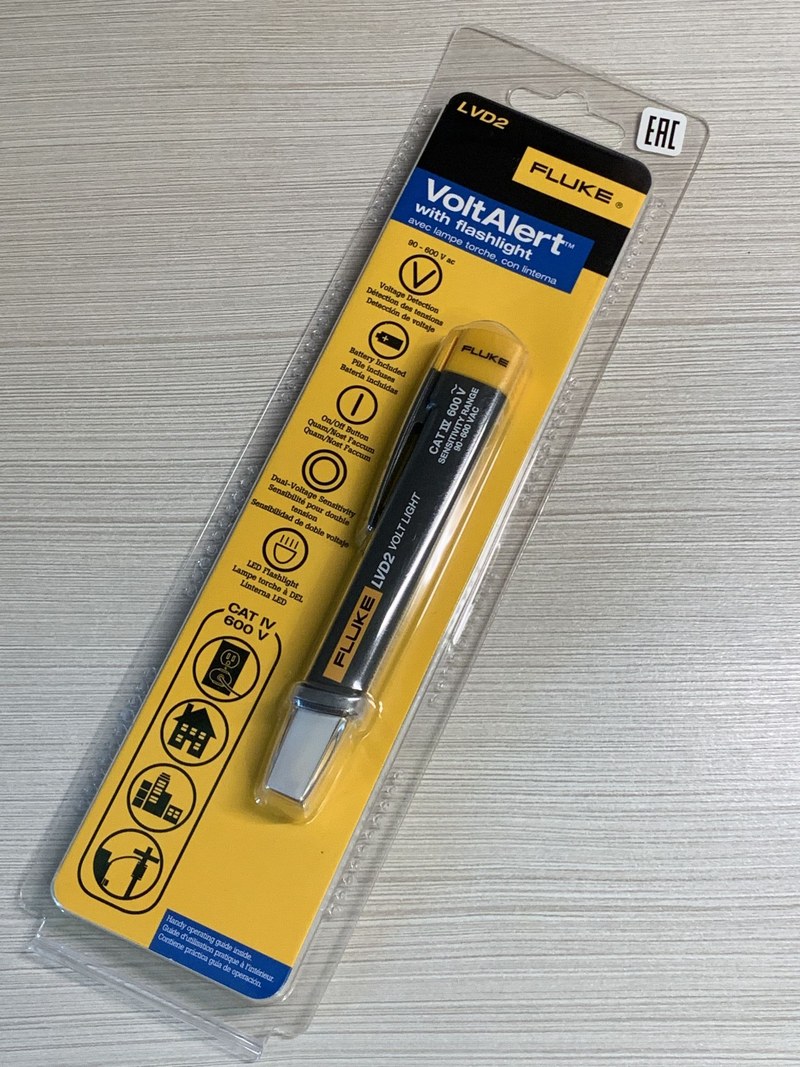

Индикатор напряжения Fluke LVD2 — бесконтактное обнаружение переменного тока
Fluke LVD2 представляет собой компактный бесконтактный индикатор переменного напряжения, предназначенный для обнаружения поля у токоведущих частей. Его используют при осмотре щитов, розеток, кабельных трасс и автоматики без присоединения щупов. Двухцветная индикация меняется с интенсивностью воспринимаемого поля. Светодиодный фонарь подсвечивает маркировку и клеммы. LVD2 не является вольтметром: численное значение напряжения и характеристики нагрузки он не измеряет.
Технические характеристики
Основные показатели модели определяют возможности бесконтактного контроля на установках переменного тока:
- Диапазон обнаруживаемого переменного напряжения — от 90 до 600 В,
- Категория электробезопасности — CAT IV 600 В,
- Характер обнаруживаемого сигнала — переменное электрическое поле,
- Метод контроля — бесконтактный, без металлического контакта с проводником,
- Индикация приближения к источнику — синее свечение,
- Индикация непосредственной близости источника — красное свечение,
- Дополнительный источник света — белый светодиодный фонарь,
- Заявленный ресурс светодиодной подсветки — до 100 000 часов,
- Источник питания — 1 элемент AAA номинальным напряжением 1,5 В,
- Назначение — предварительный поиск активных цепей.
Принцип действия
Работа индикатора основана на емкостной связи чувствительного элемента с переменным электрическим полем. Проводник под напряжением формирует поле, которое воздействует на входную цепь прибора даже при наличии непроводящего слоя изоляции. Электронный тракт обрабатывает сигнал и включает световой индикатор. Этапы обработки сигнала следующие:
- Возникновение переменного электрического поля вокруг активного проводника,
- Емкостное взаимодействие поля с датчиком в наконечнике индикатора,
- Преобразование слабого входного сигнала электронным трактом,
- Сопоставление зарегистрированного сигнала с порогами срабатывания,
- Включение синего либо красного светового сигнала для наблюдателя.
Наличие двух порогов повышает информативность поисковой операции, но не превращает прибор в измеритель расстояния. Сигнал зависит от экранирования, изоляции, геометрии проводников и заземленных поверхностей.
Конструкция и функциональные элементы

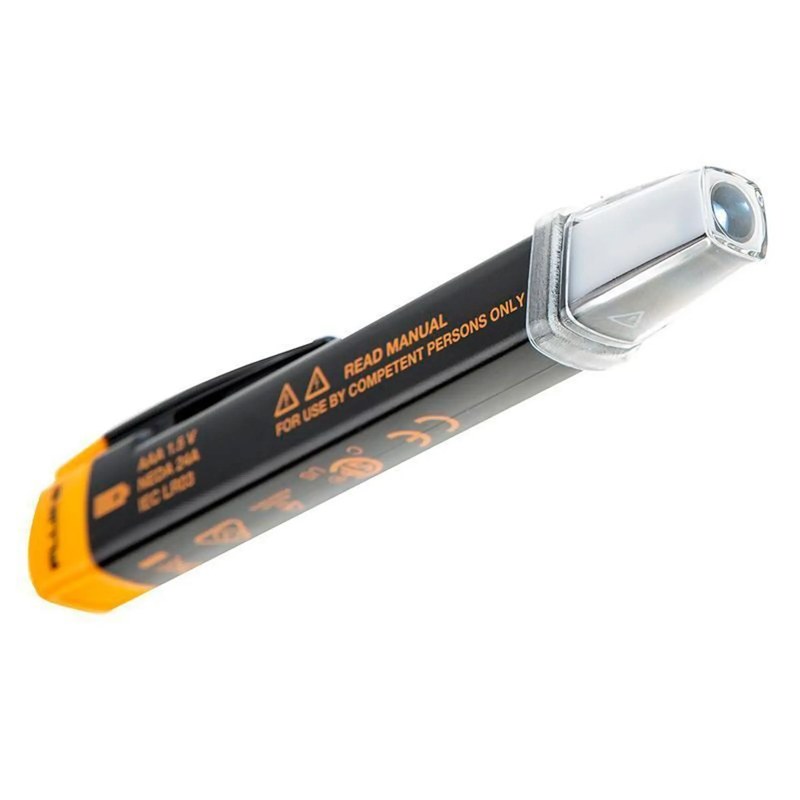

Вытянутый корпус удобно удерживать одной рукой. Наконечником обследуют провода, клеммы и кабельные вводы. Подсветка помогает работать в затененных шкафах. Основные узлы модели:
- Диэлектрический корпус карандашного формата для ручного применения,
- Чувствительный наконечник для восприятия переменного электрического поля,
- Электронный блок обработки сигнала и порогового распознавания,
- Двухцветный световой индикатор положения относительно источника поля,
- Белый светодиод для локальной подсветки обследуемой поверхности,
- Батарейный отсек для одного сменного элемента питания,
- Органы включения и управления встроенным освещением.
Режимы индикации
Цветовые сигналы помогают локализовать область наиболее заметного поля. Их трактуют с учетом особенностей цепи:
- Синее свечение — обнаружение поля при приближении к потенциально активному участку,
- Красное свечение — более выраженный сигнал в непосредственной близости от источника,
- Отсутствие свечения — сигнал ниже порога обнаружения, но не доказательство обесточивания,
- Работа фонаря — освещение рабочей зоны независимо от численного определения напряжения.
Области применения
Бесконтактная индикация и подсветка полезны при первичном осмотре электрооборудования:
- Первичный осмотр низковольтных распределительных шкафов и силовых панелей,
- Поиск вероятно находящихся под напряжением участков кабельной проводки,
- Контроль зон подключения электродвигателей и исполнительных механизмов,
- Обследование клеммных соединений в шкафах управления автоматикой,
- Ориентировочная локализация активных линий при эксплуатационных обходах.
Таким образом, Fluke LVD2 сочетает пороговую бесконтактную индикацию переменного поля, двухцветное отображение результата и встроенную подсветку. При соблюдении ограничений метода прибор ускоряет предварительный осмотр электроустановок, однако не заменяет инструментального подтверждения отсутствия напряжения. «Олниса» поставляет Fluke LVD2 и промышленное электротехническое оборудование. Ассортимент поставок включает приборы контроля и компоненты автоматизации. «Олниса» обеспечивает предприятия технической продукцией для производственной инфраструктуры.
