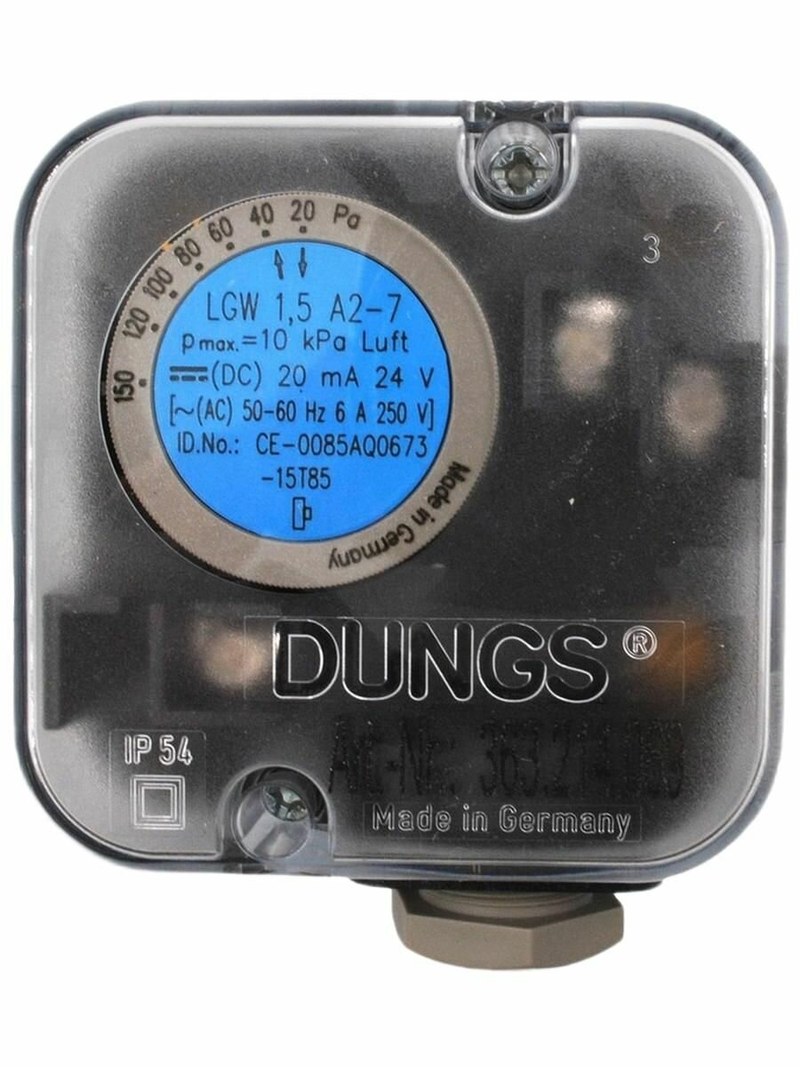

Датчик давления воздуха DUNGS — эффективное решение для безопасной работы газовых горелок

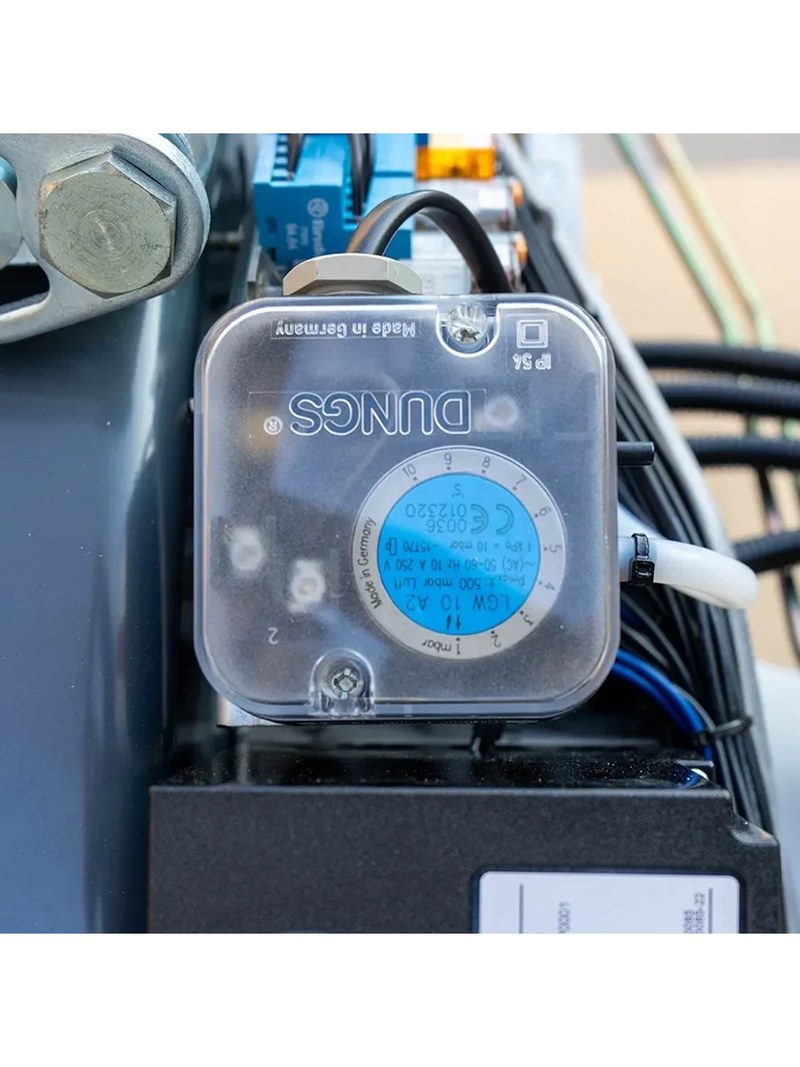

Датчики воздуха DUNGS используют в автоматике газовых и комбинированных горелок для подтверждения необходимого давления в воздушном тракте. Принцип работы механического реле давления, или прессостата, основан на переключении электрического контакта при достижении заданного порога. Прибор выдает не непрерывное измерение, а дискретный сигнал для управления последовательностью розжига и работы теплогенератора.
Технические характеристики
Для датчиков давления воздуха DUNGS семейства LGW предусмотрены различные диапазоны уставки и контактный выход. Указанные ниже параметры характеризуют отдельные исполнения, а не всю продукцию марки:
- контролируемая среда — воздух и другие разрешенные изготовителем неагрессивные газы,
- диапазоны настройки отдельных исполнений — 0,4–3; 1–10,
- 2,5–50 и 30–150 мбар, эквивалент давления — 1 мбар соответствует 100 Па,
- 10 мбар соответствуют 1000 Па,
- тип выходного сигнала — дискретное переключение контактной группы,
- контактная схема — общий, нормально разомкнутый и нормально замкнутый выводы,
- напряжение коммутации отдельных версий — до 250 В переменного тока,
- допустимый ток контактной группы — до 6 А у исполнений с таким паспортным номиналом,
- степень защиты корпуса — до IP54 в предусмотренных конструкцией вариантах,
- рабочая температура ряда исполнений — приблизительно от −15 до +70 C.
Эти значения нельзя переносить на неизвестную модификацию без проверки паспорта. Диапазон уставки не равен предельно допустимому давлению корпуса. Электрический номинал контактов зависит от нагрузки, в том числе от ее индуктивности.
Конструкция и функциональные элементы
Прессостат преобразует усилие давления в перемещение и затем в переключение контактов. Основные конструктивные элементы устройства:
- штуцер или несколько присоединительных каналов для передачи давления из воздушного тракта,
- эластичная мембрана, перемещающаяся под действием приложенного давления или перепада,
- калиброванная пружина, создающая противодействующее усилие,
- регулировочный механизм со шкалой установки порога срабатывания,
- микропереключатель, преобразующий ход мембраны в изменение состояния контактов,
- контактные клеммы для подключения цепи блокировки или входа контроллера, крышка и уплотнения, ограничивающие проникновение пыли и влаги.
В дифференциальной схеме измеряют разность давлений между двумя точками воздушного канала. У исполнений для контроля избыточного давления схема присоединения иная; взаимозаменяемость приборов определяется конструкцией и назначением штуцеров.
Принцип действия
После запуска вентилятора давление в точке отбора меняется. Сила на мембране описывается формулой F = p × S, где p — перепад в паскалях, S — эффективная площадь мембраны в квадратных метрах. Пружина противодействует давлению; регулировка определяет порог. Рабочая последовательность:
- исходное положение при отсутствии достаточного давления и разомкнутой разрешающей цепи,
- нарастание давления после пуска вентилятора и перемещение мембраны,
- достижение установленного порога и изменение положения микропереключателя,
- передачу разрешающего сигнала автоматике горелки при выполнении остальных условий,
- обратное переключение при падении давления ниже порога возврата.
Разность между порогами срабатывания и возврата называется гистерезисом. В условном примере включение при 5 мбар и возврат при 4 мбар дают дифференциал 1 мбар. Это не паспортные данные DUNGS. Гистерезис исключает дребезг контактов при малых колебаниях давления.
Режимы контроля в системе горения
Контроллер горелки использует контакт прессостата для проверки воздушного тракта. Типовая программа включает:
- предпусковая проверка исходного состояния контактов до включения вентилятора,
- подтверждение роста давления в установленный временной интервал после пуска,
- разрешение продувки камеры сгорания при подтвержденной подаче воздуха,
- контроль давления перед открытием топливных клапанов и выполнением розжига,
- непрерывное наблюдение за контактом во время устойчивого горения,
- защитное отключение подачи топлива при потере подтверждающего сигнала.
Прессостат не управляет топливными клапанами и не задает время продувки: это функции горелочного автомата. Датчик участвует в цепи блокировки, поэтому схема подключения и проверка начального положения контактов критически важны при каждом запуске.
Таким образом, датчик давления воздуха DUNGS обеспечивает пороговый контроль условий безопасного горения. Надежность зависит от диапазона настройки, подключения к тракту и согласования с автоматикой. Компания «Олниса» поставляет датчики давления воздуха DUNGS для промышленных горелок. В поставках «Олниса» представлены компоненты автоматизации котельных и технологических тепловых установок. Компания осуществляет поставку промышленного оборудования для предприятий различных отраслей.
