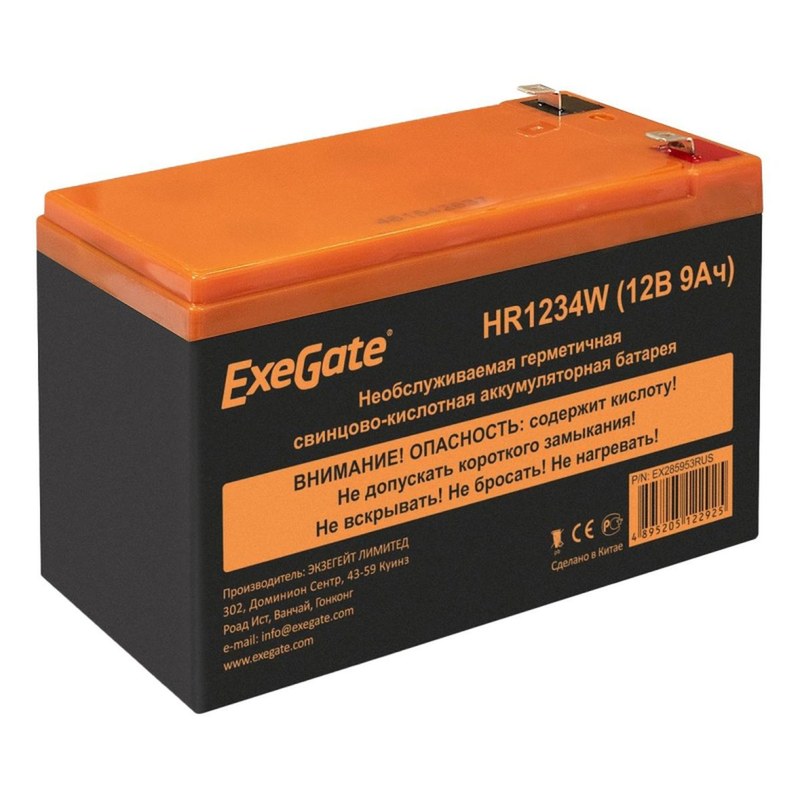

Аккумулятор ExeGate HR1234W 12V 9Ah — стабильное электропитание при отключениях сети
ExeGate HR1234W 12V 9Ah F2 представляет собой герметизированную свинцово-кислотную батарею для резервного питания аппаратуры. Модель выполнена по технологии AGM и относится к классу VRLA: электролит удерживается стекловолоконными сепараторами, а давление регулируется клапанами. Исполнение не требует долива воды и ограничивает риск утечки. Сочетание напряжения 12 В, емкости 9 А·ч и высокой кратковременной токоотдачи определяет применение изделия в ИБП, телекоммуникационных узлах, охранных комплексах и автоматике. При расчете учитывают запас заряда, мощность нагрузки, конечное напряжение разряда, температуру и КПД преобразователя.
Принцип работы и электрохимическая схема
В корпусе размещены шесть последовательно соединенных элементов с номиналом около 2 В. При разряде активные массы взаимодействуют с серной кислотой и формируют ток; заряд обращает реакции. Пористый стекломат фиксирует электролит, поддерживает контакт с пластинами и исключает свободное перемещение жидкости. Газы преимущественно рекомбинируют внутри элементов. Клапаны срабатывают при избыточном давлении, поэтому батарея не является абсолютно газонепроницаемой. Перезаряд ускоряет потерю влаги и коррозию решеток, а недозаряд способствует сульфатации. Зарядный модуль должен стабилизировать напряжение с учетом температуры.
Технические характеристики
Ниже перечислены следующие параметры:
- модель — ExeGate HR1234W,
- артикул — EX285953,
- номинальное напряжение — 12 В,
- номинальная емкость — 9 А·ч,
- технология — герметизированная AGM VRLA,
- максимальный разрядный ток при 25 C — 135 А в течение 5 с,
- внутреннее сопротивление заряженной батареи при 25 C — 20 мОм,
- саморазряд при 20 C — около 3 % в месяц,
- напряжение циклического заряда при 25 C — 2,30–2,35 В на элемент,
- напряжение буферного заряда при 25 C — 2,23–2,27 В на элемент,
- ресурс при разряде на 100 % — 260 циклов,
- срок службы при 25 C — 10–12 лет,
- температура разряда — от −20 до +60 C,
- температура заряда — от −10 до +60 C,
- температура хранения — от −35 до +60 C,
- тип выводов — F2,
- габариты корпуса — 151 × 65 × 94 мм,
- высота с выводами — 100 мм,
- масса — 2,57 кг.
Режимы заряда и разряда
В буферном режиме зарядное устройство компенсирует саморазряд. Для шести элементов диапазон составляет 13,38–13,62 В при 25 C. Завышенная уставка ускоряет коррозию и высыхание сепараторов, заниженная не обеспечивает полного заряда. При изменении температуры значение корректируют по алгоритму зарядного модуля. В циклическом режиме батарея заряжается после автономной работы. Диапазон равен 13,80–14,10 В при 25 C; источник должен ограничивать ток. Паспортное число циклов относится к полному разряду. Его меньшая глубина снижает нагрузку на активные массы. Хранение разряженной батареи недопустимо из-за развития сульфатации. Емкость 9 А·ч не задает одинаковую автономность при любом токе. С ростом нагрузки доступный запас уменьшается из-за внутренних потерь. Расчет ИБП выполняют по разрядным данным для требуемых мощности и времени с учетом КПД инвертора, собственного потребления, старения и порога отключения. Деление номинальных ватт-часов на мощность дает лишь ориентир.
Конструкция и подключение

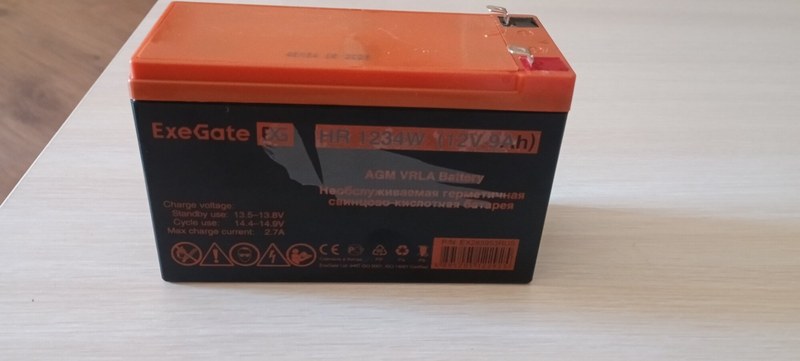

Корпус из ABS-пластика предназначен для установки внутри оборудования. Связанный электролит не вытекает в штатных условиях, однако размещать батарею выводами вниз нельзя. Отсек должен отводить тепло и не перекрывать клапаны. Сжатие корпуса, близость нагревателей и контакт с острыми деталями исключаются. Выводы F2 рассчитаны на быстросъемные наконечники соответствующего формата. Перед заменой проверяют полярность, габариты, плотность разъемов и отсутствие окисления. Слабый контакт повышает сопротивление, нагревается при импульсном токе и создает падение напряжения. В одну группу объединяют батареи одинаковой модели, близкого возраста, заряда и фактической емкости.
Тепловой режим и контроль состояния
Паспортный срок службы определен при 25 C. Нагрев ускоряет коррозию решеток, деградацию активной массы и потерю воды, поэтому температура внутри ИБП может отличаться от комнатной. При охлаждении реакции замедляются и доступная емкость падает. Нарушение условий заряда повышает риск недозаряда либо интенсивного газообразования. Состояние оценивают по напряжению покоя, просадке под нагрузкой, внутреннему сопротивлению и фактической автономности. Измерение без нагрузки недостаточно: изношенная батарея может показывать нормальное значение, но быстро терять его под током. При осмотре выявляют деформацию корпуса, коррозию выводов, нагрев и повреждения изоляции. Вздутие или утечка требуют прекращения эксплуатации. AGM-компоновка не требует долива воды и сокращает регламентные операции. Низкое внутреннее сопротивление поддерживает мощность аварийной нагрузки. Габариты и выводы F2 облегчают замену, а герметизированная конструкция ограничивает контакт аппаратуры с электролитом.
Таким образом, ExeGate HR1234W 12V 9Ah F2 предназначена для резервных систем, которым требуются компактность и высокая кратковременная токоотдача. Ресурс обеспечивают правильное зарядное напряжение, допустимая температура, надежные соединения и периодическая проверка под нагрузкой. Компания «Олниса» осуществляет поставку этой батареи и другого промышленного оборудования.
