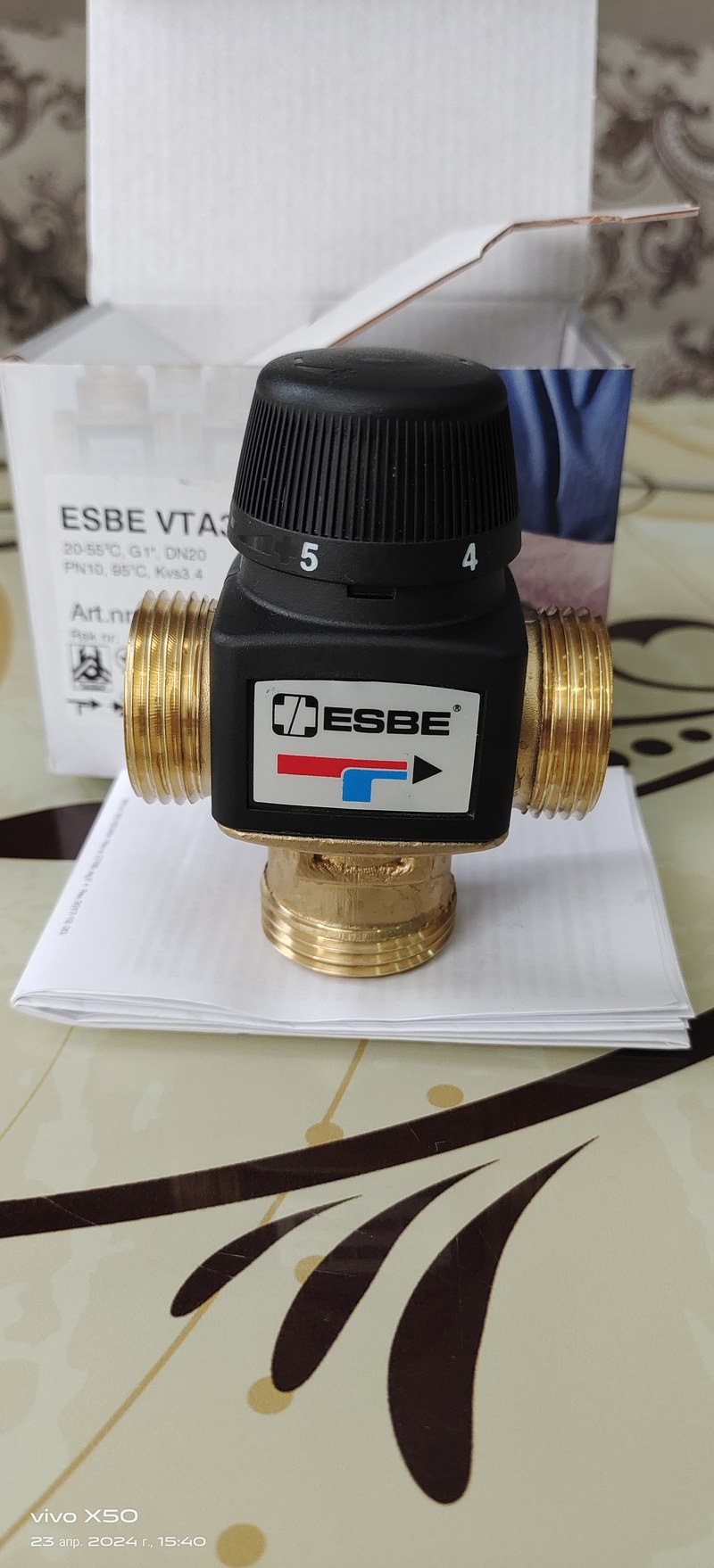

Смесительный клапан ESBE VTA372 — эффективная защита отопительных контуров от перегрева

ESBE VTA372 представляет собой трехходовой термостатический смесительный клапан прямого действия, предназначенный для автоматического поддержания температуры теплоносителя без электропривода и внешнего контроллера. Устройство относится к серии VTA370 и применяется в водяных системах отопления и охлаждения, где необходимо смешивать горячий и холодный либо обратный потоки перед подачей в регулируемый контур. Модель сочетает компактные размеры с повышенной пропускной способностью. Ее используют в узлах напольного и радиаторного отопления, а также в других гидравлических схемах, соответствующих допустимым параметрам среды. Функция защиты от перегрева особенно важна для низкотемпературных контуров: при прекращении холодной подачи клапан автоматически перекрывает горячий вход, ограничивая опасное повышение температуры труб и конструкции пола.

Принцип работы

Внутри клапана размещен восковой термостатический элемент, воспринимающий температуру смешанного теплоносителя. При нагреве или охлаждении он перемещает регулирующий конус. Проход горячего канала уменьшается одновременно с увеличением прохода холодного потока либо изменяется в противоположном направлении. В результате соотношение расходов корректируется, а температура на выходе возвращается к установленному значению. Рабочий цикл включает:

• измерение температуры непосредственно в смешанном потоке,
• перемещение конуса термочувствительным элементом,
• перераспределение расходов между двумя входами,
• стабилизацию выходной температуры без внешнего сигнала,
• отсечение горячего потока при исчезновении холодной подачи.

Технические характеристики

Исполнение 31200100 имеет диапазон настройки 20–55 C, исполнение 31200400 — 30–70 C. Коэффициент Kvs соответствует расходу воды через полностью открытый клапан при перепаде давления 1 бар и служит основой для гидравлического расчета узла. Основные параметры:

• артикул — 31200100 или 31200400,
• диапазон регулирования — 20–55 или 30–70 C,
• пропускная способность Kvs — 3,4 м3/ч,
• класс давления — PN 10,
• максимальное рабочее давление — 1,0 МПа,
• предельный перепад при смешивании — 0,1 МПа,
• стабильность выходной температуры — ±3 C,
• минимальная температура среды — 0 C,
• постоянная максимальная температура среды — 95 C,
• кратковременная максимальная температура среды — 100 C,
• присоединение — наружная резьба G 1 по ISO 228-1,
• размеры A × B × C × D — 70 × 42 × 52 × 46 мм,
• масса — 0,44 кг для 31200100 и 0,48 кг для 31200400.

Температурная стабильность ±3 C обеспечивается при неизменном давлении подводимых потоков и расходе не менее 9 л/мин. Разность между горячим входом и смешанным выходом должна составлять минимум 10 C. Рекомендуемая максимальная разность между холодным входом и выходом также равна 10 C. Эти условия учитывают при назначении уставки: клапан изменяет пропорцию имеющихся потоков, но не может создать режим, не обеспеченный их температурным балансом.

Конструкция и рабочая среда

Корпус и контактирующие с жидкостью металлические детали выполнены из латуни DZR, устойчивой к обесцинкованию. Материал снижает риск селективной коррозии при продолжительной работе в водяных системах. Корпус объединяет два входа и один смешанный выход. Направление движения среды определяют по маркировке на арматуре, поскольку ошибочная коммутация нарушает алгоритм регулирования и защитную функцию. Допустимые рабочие среды:

• вода,
• подготовленная вода систем отопления,
• смесь воды с гликолем при концентрации гликоля не более 50 %.

Незамерзающая смесь отличается от воды плотностью и вязкостью, поэтому потери давления рассчитывают для фактической концентрации и рабочей температуры. Механические загрязнения способны затруднить перемещение регулирующего органа. Трубопроводы перед вводом промывают, а при риске поступления частиц предусматривают обслуживаемый фильтр.

Гидравлический расчет и выбор

Клапан выбирают по расчетному расходу, а не только по размеру резьбы. Потерю давления определяют через Kvs с поправкой на свойства среды. Недостаточный перепад снижает регулирующую способность, тогда как превышение 0,1 МПа выводит VTA372 за нормированный режим и может вызвать шум. Проверку выполняют для наиболее неблагоприятного сочетания расходов и давления в системе. Исполнение 31200100 применяют в низкотемпературном контуре. Вариант 31200400 выбирают, если расчетная температура подачи в контуре превышает 55 C.

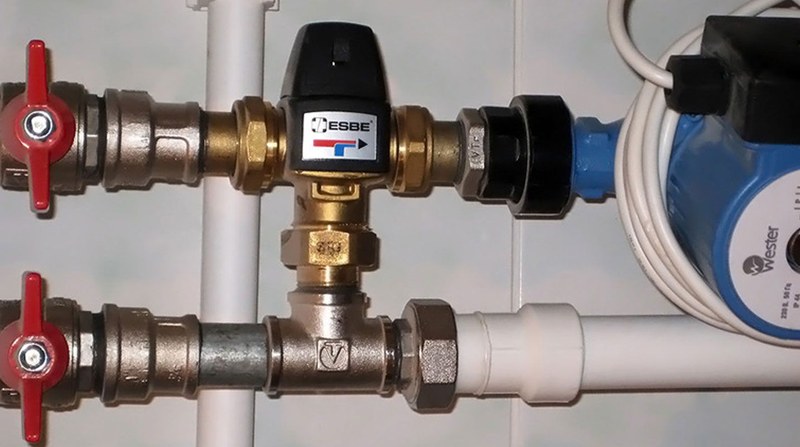

Монтаж и наладка

До монтажа проверяют обозначения входов, направление потоков, соответствие резьбы и доступ к рукоятке. Усилие прикладывают к граням корпуса, не передавая момент через настроечный механизм. Трубопроводы закрепляют независимо, чтобы клапан не воспринимал их массу, перекосы и температурные деформации. Уплотнительный материал не должен выступать во внутреннее сечение соединений. Последовательность ввода:

• промыть трубопроводы от монтажных загрязнений,
• заполнить систему и удалить воздух,
• обеспечить проектный расход через контур,
• задать предварительное положение рукоятки,
• дождаться установившегося температурного режима,
• измерить температуру на смешанной линии,
• скорректировать настройку малыми перемещениями,
• проверить работу при изменении нагрузки.

Измерение выполняют после участка, на котором поток успевает выровняться. Настройка без циркуляции либо при расходе ниже 9 л/мин не подтверждает нормированную точность. При эксплуатации контролируют температуру подачи, герметичность соединений, чистоту фильтра и подвижность рукоятки.

Таким образом, ESBE VTA372 предназначен для автономного смешивания потоков в отопительных и охлаждающих системах. Значение Kvs 3,4 м3/ч, соединения G 1, два диапазона настройки и защита от перегрева позволяют применять модель в низко- и среднетемпературных контурах. Корректная работа требует гидравлического расчета, соблюдения температурных перепадов, чистоты среды и точной наладки. Компания «Олниса» осуществляет поставку клапанов ESBE VTA372 и другого промышленного оборудования.
