Реле контроля газа DUNGS GW 50 — стабильность работы и предотвращение аварийных режимов

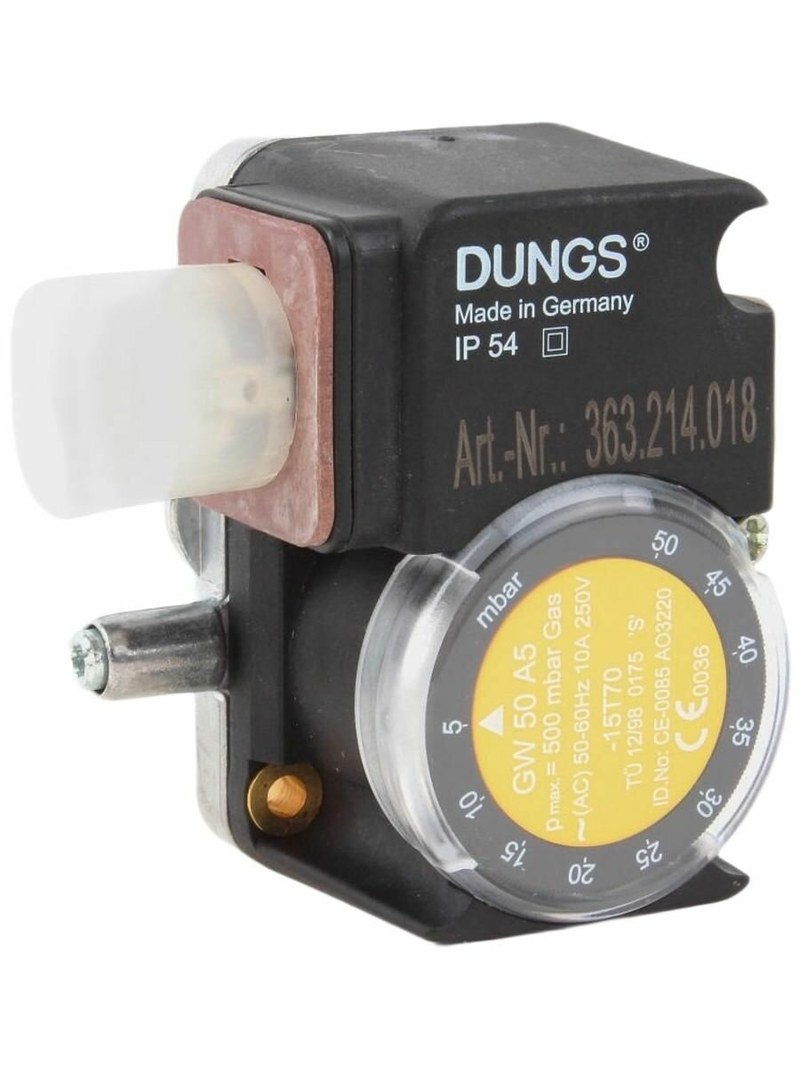

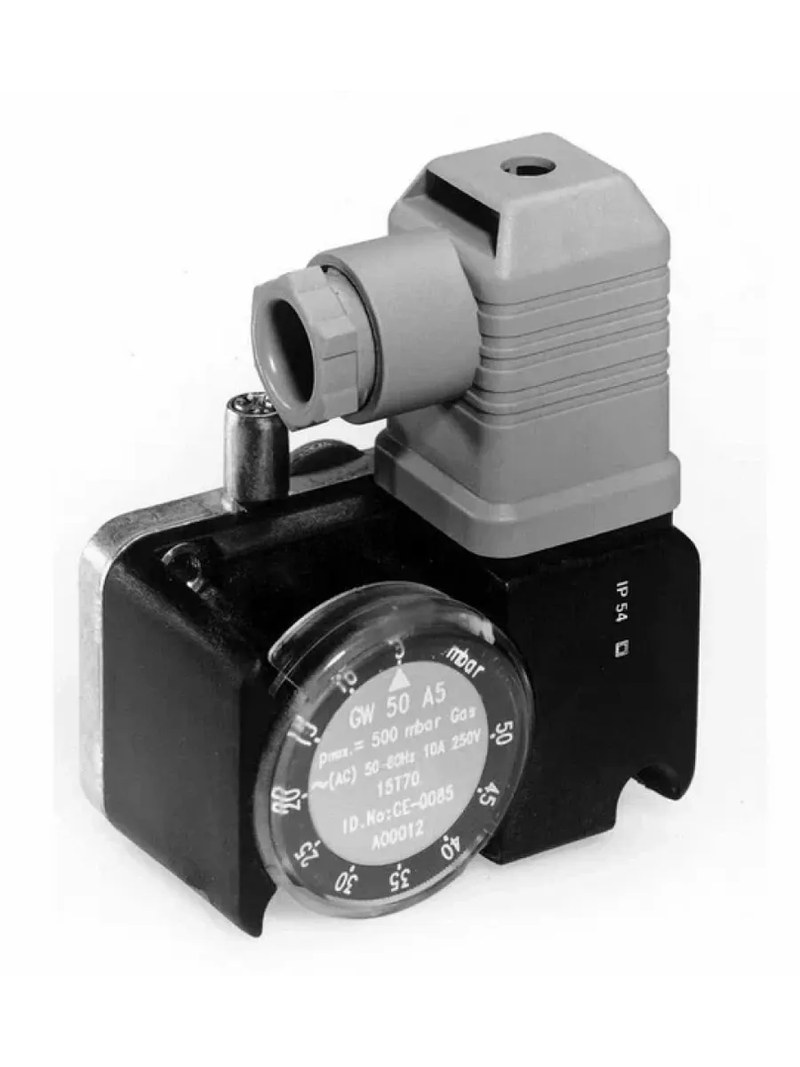

DUNGS GW 50 — механическое реле для контроля давления газа в горелочных установках, теплогенераторах и автоматизированных газовых блоках. При достижении уставки контакты переключаются, передавая сигнал контроллеру горения. Реле устанавливается на газовой арматуре и не измеряет расход топлива или непрерывное давление. Для разных исполнений GW 50 параметры могут отличаться. Далее рассмотрено распространённое GW 50 A5; окончательные данные зависят от полной маркировки.

Технические характеристики

Эксплуатационные параметры определяют пределы установки порога, допустимые условия среды и совместимость с управляющей цепью. Для GW 50 A5 характерны следующие значения:

• диапазон настройки уставки — 2,5–50 мбар,
• тот же диапазон в единицах СИ — 0,25–5 кПа, или 250–5000 Па,
• измеряемая величина — избыточное давление газа относительно атмосферы,
• предельное рабочее давление — до 500 мбар, или 50 кПа, в соответствующем исполнении,
• коммутационная система — механический микровыключатель с перекидным контактом,
• максимальное напряжение цепи — до 250 В переменного тока при разрешённой нагрузке,
• частота переменного тока — 50–60 Гц,
• типовое присоединение к линии давления — резьба Rp 1/4,
• степень защиты корпуса — IP54 при надлежащей сборке,
• температура окружающей среды — ориентировочно −15...+70 C в зависимости от исполнения.

Число 50 обозначает верхнюю границу уставки, а не предельное рабочее давление. Допустимый ток контактов и рабочее давление уточняются по паспорту модификации.

Конструкция реле

Чувствительный узел изолирует газовую полость от электрической группы. Давление воздействует на мембрану, а перемещение через механическую передачу достигает микровыключателя. Регулировочная пружина противодействует мембране и задаёт момент перехода контактов. Конструкция содержит следующие элементы:

• корпус с каналом подключения контролируемого давления,
• эластичную мембрану, воспринимающую усилие газовой среды,
• пружинный узел для задания порога срабатывания,
• регулировочный механизм со шкалой давления,
• рычаг передачи перемещения на микропереключатель,
• общий, нормально разомкнутый и нормально замкнутый контакты,
• крышку и электрический ввод для защиты соединений.

Перекидной контакт поддерживает два логических состояния в схеме автоматики. Шкала обеспечивает предварительную настройку, а фактическая уставка уточняется контрольным манометром.

Принцип работы

Работа прибора основана на сравнении усилия от давления газа с усилием предварительно сжатой пружины. При пересечении порога мембрана воздействует на микровыключатель и изменяет электрическую цепь. Возврат происходит при другом значении давления вследствие механического гистерезиса. Процесс контроля включает последовательные этапы:

• поступление давления через резьбовой канал в рабочую камеру,
• прогиб мембраны под действием перепада давлений,
• преодоление противодействия регулировочной пружины,
• мгновенное изменение состояния контактной группы,
• считывание нового состояния контроллером горения,
• обратное переключение после восстановления соответствующего давления.

Разница между давлениями срабатывания и возврата называется дифференциалом переключения. Она уменьшает вероятность частых переключений при небольших колебаниях давления. GW 50 не формирует аналоговый сигнал в мбар или кПа: на выходе доступно только положение контактов.

Режимы применения

Схема подключения определяет нормальное состояние контактов при пуске и работе горелки. Предусмотрены следующие функциональные сценарии:

• подтверждение минимально допустимого давления перед розжигом,
• контроль сохранения давления во время горения,
• сигнализация падения давления ниже установленной уставки,
• передача команды блокировки через управляющую автоматику,
• возобновление сигнала разрешения при восстановлении давления,
• интеграция в газовый мультиблок с предусмотренным отбором давления.

Само реле не является запорным клапаном. Подачу топлива прекращает отдельная отсечная арматура по команде контроллера. Контроль максимально допустимого давления организуется по проектной схеме защиты с соответствующей уставкой и отдельными средствами безопасности.

Монтаж и настройка

При установке обеспечивают герметичность резьбового стыка, защищённость электрических соединений и доступность шкалы. Положение корпуса выбирают по инструкции для конкретной модификации: ориентация и вибрации способны изменить фактическую точку переключения. Проверка работоспособности включает следующие действия:

• остановку оборудования и безопасное отсоединение контролируемой линии,
• подключение поверенного манометра к контрольной точке,
• плавное повышение давления до момента переключения,
• фиксацию действительной уставки по показанию манометра,
• постепенное снижение давления для определения порога возврата,
• проверку герметичности и восстановления электрических цепей.

Регулировка осуществляется в пределах шкалы. Испытательное давление не должно превышать разрешённый предел. Перед запуском проверяют соответствие уставки условиям работы горелки и требованиям газовой безопасности.

Таким образом, DUNGS GW 50 обеспечивает пороговый контроль давления и помогает реализовать защитную логику газогорелочного оборудования. Результат зависит от корректной уставки, монтажа и электрического подключения. Компания «Олниса» поставляет реле давления газа DUNGS GW 50 для промышленных предприятий и систем газовой автоматики. «Олниса» поставляет промышленное оборудование для оснащения газовых технологических установок. Оборудование поставляется предприятиям.
