Мультиметр-мегаомметр Fluke 1587 FC — точные измерения и контроль сопротивления изоляции

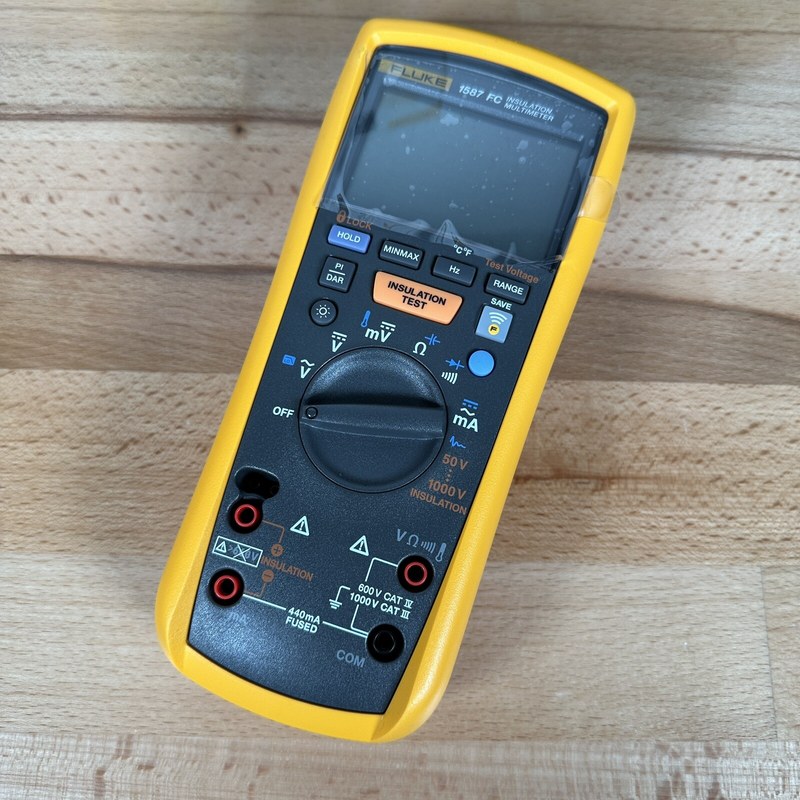

Fluke 1587 FC объединяет цифровой мультиметр True RMS и измеритель сопротивления изоляции. Прибор используют для обследования электродвигателей, кабельных линий, распределительных щитов и цепей управления. Он позволяет проверить отсутствие напряжения, измерить рабочие величины и испытать изоляцию постоянным напряжением. Прибор выявляет старение, увлажнение и загрязнение изоляции. Fluke Connect помогает сохранять результаты для сравнения.

Технические характеристики

Измерительные пределы определяют применимость Fluke 1587 FC к низковольтным силовым цепям и электронным узлам. Основные паспортные параметры устройства включают следующие значения:

• испытательное напряжение изоляции — 50, 100, 250, 500 и 1000 В постоянного тока,
• диапазон измерения сопротивления изоляции — от 0,01 МОм до 2 ГОм,
• измерение постоянного напряжения — до 1000 В,
• измерение переменного напряжения — до 1000 В с вычислением True RMS,
• измерение постоянного и переменного тока — до 400 мА,
• измерение сопротивления в режиме мультиметра — до 50 МОм,
• контроль температуры термопарой типа K — от −40 до +537 C,
• категория электробезопасности — CAT III 1000 В и CAT IV 600 В,
• источник автономного питания — 4 элемента AA.

Принцип измерения сопротивления изоляции

В режиме мегаомметра прибор прикладывает к обесточенному объекту заданное испытательное напряжение постоянного тока и регистрирует ток утечки. Сопротивление вычисляется по отношению приложенного напряжения к измеренному току. Чем меньше ток при одинаковом испытательном воздействии, тем выше сопротивление контролируемого диэлектрика. В процедуре проверки выделяют несколько взаимосвязанных этапов:

• отключение проверяемого участка от всех источников питания и подтверждение отсутствия напряжения,
• отсоединение чувствительных электронных компонентов, не рассчитанных на испытательное воздействие,
• подключение измерительных проводов к соответствующим точкам изоляционной системы,
• выбор испытательного напряжения с учетом номинала и допустимых условий проверки объекта,
• подача напряжения, выдержка и регистрация установившегося сопротивления,
• завершение теста и контроль разряда остаточной емкости перед прикосновением к проводникам.
• Регистрируемый ток включает зарядную, абсорбционную и проводящую составляющие.

Это объясняет зависимость показаний от продолжительности испытания.

Режимы измерения и диагностические индексы

Обычное измерение сопротивления фиксирует значение в выбранный момент. Для оценки динамики поляризации Fluke 1587 FC также использует временные показатели, помогающие различать устойчивую изоляцию и материал с повышенной проводимостью из-за влаги или загрязнения. Измерительные и расчетные функции прибора представлены следующими режимами:

• Insulation Test — измерение сопротивления при выбранном постоянном испытательном напряжении, PI,
• индекс поляризации — отношение сопротивления через 10 минут к значению через 1 минуту, DAR,
• коэффициент диэлектрической абсорбции — отношение сопротивления через 60 секунд к значению через 30 секунд,
• True RMS — определение действующего значения переменного напряжения и тока при несинусоидальной форме,
• измерение частоты — проверка периодических сигналов и параметров питания,
• контроль целостности цепи — обнаружение разрывов по сопротивлению и звуковой индикации,
• проверка диодов — оценка прямого падения напряжения полупроводникового перехода,
• измерение емкости — диагностика конденсаторов и емкостных компонентов,
• низкочастотная фильтрация — снижение влияния высокочастотных помех при измерениях.

Конструкция и организация измерений

Компоновка Fluke 1587 FC рассчитана на работу переносным прибором на промышленном объекте. Селектор функций отделяет измерение напряжения и других мультиметрических величин от испытания изоляции; специальные органы управления задают испытательный режим и запускают тест. Функциональные элементы конструкции выполняют отдельные задачи:

• цифровой дисплей — отображение текущего значения, единиц измерения и служебных индикаторов,
• входные гнезда — соединение измерительных проводов с необходимыми каналами прибора,
• поворотный переключатель — выбор физической величины и требуемого алгоритма,
• кнопка испытания — управляемая подача высокого постоянного напряжения на объект,
• защитное исполнение корпуса — снижение риска механических повреждений при переноске,
• беспроводной интерфейс Fluke Connect — передача данных на совместимое мобильное устройство.

Ток измеряют при последовательном подключении, напряжение — при параллельном. Категории CAT III и CAT IV не отменяют проверки щупов и применения средств защиты.

Практическое применение и преимущества

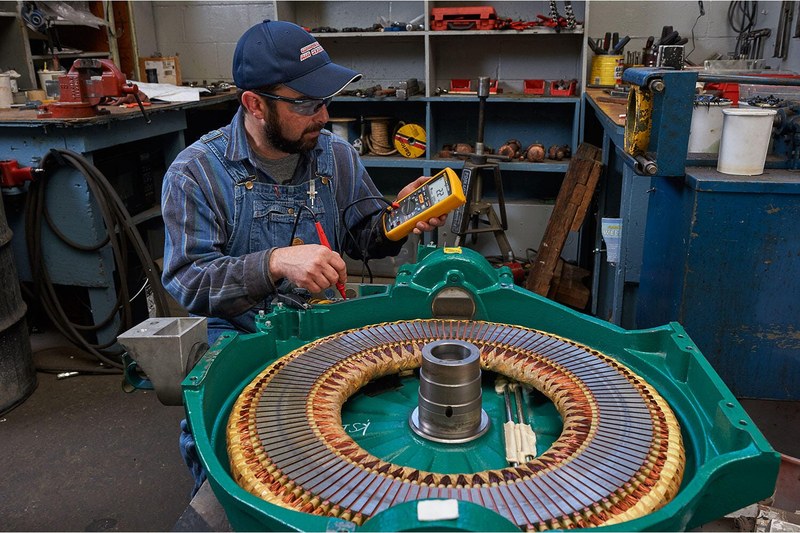

При проверке электродвигателей оценивают сопротивление между обмотками и корпусом, питающее напряжение и состояние цепей. Для кабельных линий важна повторяемость испытаний: снижение сопротивления при сопоставимых условиях может предшествовать пробою. Эксплуатационные достоинства объединенной измерительной платформы проявляются в следующих задачах:

• сокращение числа отдельных приборов при последовательной диагностике одной установки,
• сопоставление результатов изоляционных испытаний с обычными электрическими измерениями,
• выявление ухудшения состояния обмоток и кабелей по временной динамике сопротивления,
• документирование проверок и отслеживание тенденций посредством Fluke Connect,
• проведение измерений в местах, где необходим автономный переносной инструмент.

Таким образом, Fluke 1587 FC совмещает испытание изоляции с измерением основных электрических величин. Достоверность диагностики зависит от безопасной методики, правильного испытательного напряжения и сопоставимости условий. Компания «Олниса» поставляет мультиметры-мегаомметры Fluke 1587 FC промышленным предприятиям и электрохозяйствам. «Олниса» предлагает поставки измерительного оборудования для объектов энергетики и производства. Fluke 1587 FC можно приобрести в «Олниса» для оснащения служб эксплуатации электрических установок.
