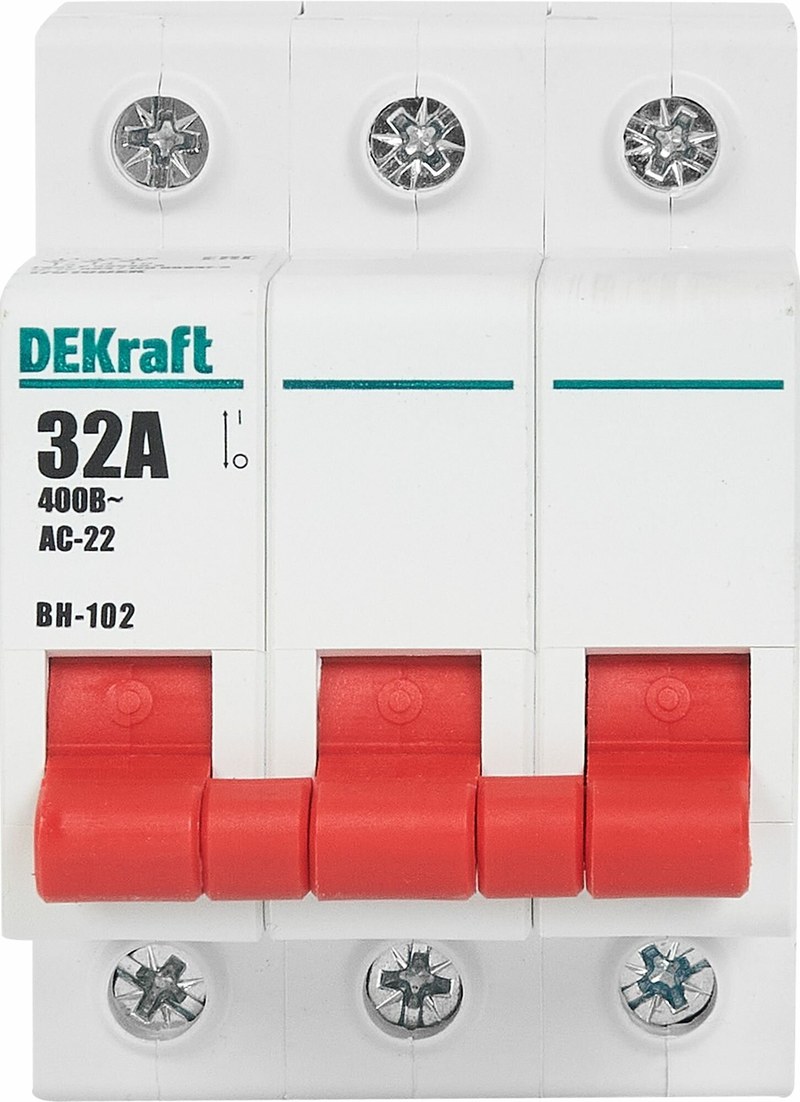

Выключатель-разъединитель DEKraft ВН-102 17010DEK — трехполюсная коммутация сетей до 32 А

DEKraft ВН-102 17010DEK — трехполюсный модульный выключатель-разъединитель, предназначенный для ручного включения и отключения электрических цепей переменного тока. Аппарат используется в распределительных щитах и шкафах управления, где требуется надежно коммутировать нагрузку и создавать видимое по положению рукоятки состояние включенной или отключенной линии. Исполнение рассчитано на номинальный ток 32 А и рабочее напряжение до 400 В. Три полюса объединены общим механизмом, поэтому переключение фаз происходит одновременно. Это особенно важно для трехфазных цепей, где раздельное ручное управление отдельными проводниками нежелательно.

Технические характеристики

Основные параметры DEKraft ВН-102 17010DEK:

• бренд — DEKraft,
• категория — выключатель-разъединитель,
• серия — ВН-102,
• артикул — 17010DEK,
• количество полюсов — 3P,
• номинальный ток — 32 А,
• номинальное рабочее напряжение — 400 В AC,
• категория применения — AC-22B,
• степень защиты — IP20,
• монтаж — на DIN-рейку 35 мм,
• ширина — 3 модуля.

Особенности конструкции

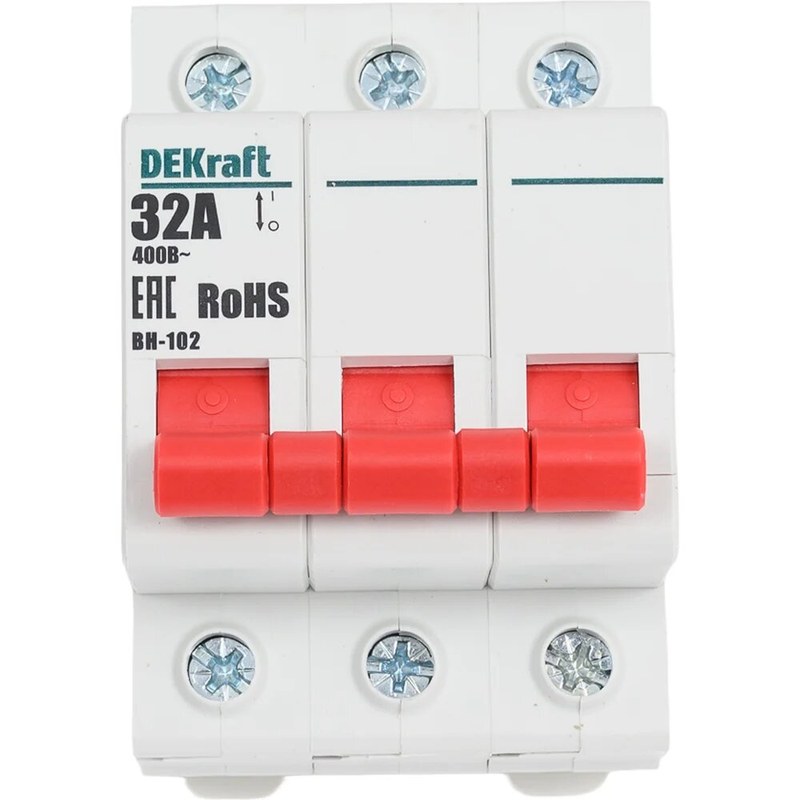

DEKraft ВН-102 17010DEK выполнен в стандартном модульном корпусе, рассчитанном на монтаж внутри электрического щита. Трехполюсная компоновка занимает три модульных места и позволяет одновременно управлять всеми фазами подключенной цепи при помощи одной фронтальной рукоятки. Основу коммутационного механизма образуют специальные мостиковые контакты. При включении они обеспечивают надежное электрическое соединение, а при переводе рукоятки в отключенное положение формируют необходимый разрыв цепи. Конструктивное разделение контактных элементов снижает вероятность перекрытия электрической дугой по поверхности изоляции. Усиленная рукоятка рассчитана на многократные ручные переключения. Механизм имеет четко фиксированные положения, что позволяет оператору визуально определять состояние линии без необходимости дополнительно контролировать положение каждого полюса.

Принцип работы

При положении рукоятки «включено» механический привод удерживает контактные группы DEKraft ВН-102 17010DEK в замкнутом состоянии. Электрический ток проходит через три полюса от входных к выходным зажимам и далее поступает к подключенному оборудованию или следующему участку распределительной системы. Для отключения оператор вручную переводит рукоятку в противоположное положение. Привод воздействует одновременно на все контактные группы, после чего цепь размыкается по трем полюсам. Такая схема позволяет одним движением отключить трехфазную нагрузку либо участок распределительной сети.

Области применения

DEKraft ВН-102 17010DEK может использоваться в различных распределительных и управляющих системах. Наиболее характерные направления применения:

• трехфазные распределительные щиты,
• вводно-распределительные устройства,
• шкафы промышленной автоматики,
• щиты инженерных систем зданий,
• цепи вентиляционного оборудования,
• насосные установки,
• распределение питания между группами потребителей,
• шкафы управления электродвигателями,
• коммерческие и административные здания,
• вспомогательные производственные сети,
• технологические электрические шкафы,
• локальные системы ручного отключения нагрузки.

Компания «Олниса» осуществляет поставку выключателей-разъединителей DEKraft ВН-102 17010DEK и другой модульной электротехнической аппаратуры. Заказчикам предоставляются технические консультации по номинальному току, количеству полюсов, рабочему напряжению и совместимости компонентов с проектируемой распределительной системой. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

К практическим достоинствам DEKraft ВН-102 17010DEK относятся:

• одновременная коммутация трех полюсов,
• номинальный ток 32 А,
• работа в трехфазных сетях до 400 В,
• надежный разрыв цепи мостиковыми контактами,
• снижение вероятности перекрытия дугой по изоляции,
• усиленная рукоятка ручного управления,
• четкая фиксация включенного и отключенного положения,
• компактное модульное исполнение,
• монтаж на стандартную DIN-рейку,
• удобное размещение рядом с защитной аппаратурой,
• возможность оперативного отключения участка сети,
• применимость в распределительных и управляющих щитах.

Таким образом, DEKraft ВН-102 17010DEK — трехполюсный выключатель-разъединитель номиналом 32 А для ручной коммутации электрических цепей напряжением до 400 В. Общий привод трех полюсов позволяет одновременно включать и отключать фазные проводники, что делает аппарат удобным элементом трехфазных распределительных систем. Мостиковая контактная система, усиленная рукоятка и стандартное модульное исполнение ориентированы на регулярную эксплуатацию внутри электрощитов. При этом ВН-102 выполняет коммутационную функцию и должен применяться совместно с отдельными аппаратами, обеспечивающими защиту линии от перегрузки и короткого замыкания.
