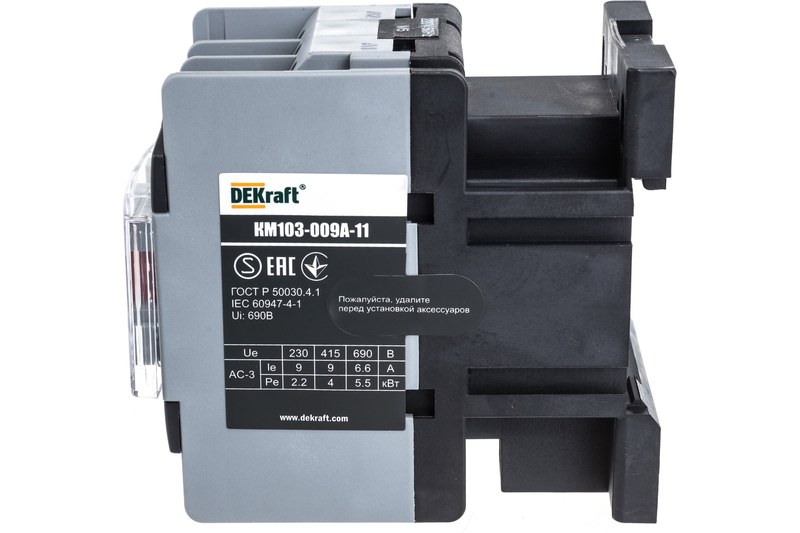

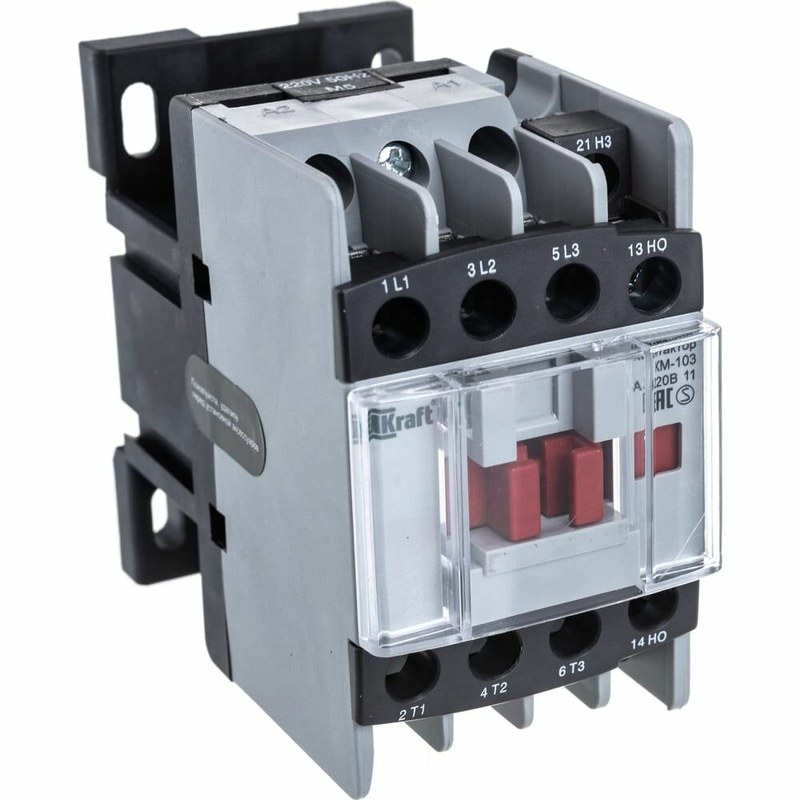

Контактор DEKraft КМ-103 22103DEK — электромагнитная коммутация двигателей и трехфазных нагрузок

DEKraft КМ-103 22103DEK — трехполюсный электромагнитный контактор, предназначенный для дистанционного включения и отключения электрических нагрузок. Аппарат применяется прежде всего в цепях управления асинхронными электродвигателями, а также в системах, где требуется многократная коммутация силовой цепи по внешнему управляющему сигналу. Исполнение рассчитано на номинальный рабочий ток 9 А в категории применения AC-3. Катушка управления работает от переменного напряжения 220 В, а встроенная вспомогательная группа содержит один нормально открытый и один нормально закрытый контакт. Такое сочетание дает возможность одновременно управлять силовой нагрузкой и формировать дополнительные цепи блокировки, сигнализации или самоподхвата.

Технические характеристики

К основным параметрам DEKraft КМ-103 22103DEK относятся:

• бренд — DEKraft,
• категория — электромагнитный контактор,
• серия — КМ-103,
• артикул — 22103DEK,
• количество силовых полюсов — 3,
• номинальный рабочий ток AC-3 — 9 А,
• напряжение катушки управления — 220 В AC,
• вспомогательные контакты — 1НО+1НЗ,
• коммутируемое напряжение — до 690 В AC,
• номинальная мощность двигателя при 400 В AC-3 — 4 кВт,
• монтаж — на стандартную DIN-рейку.

Особенности конструкции

DEKraft КМ-103 22103DEK построен по классической электромагнитной схеме, в которой силовая контактная система механически связана с подвижной частью магнитопровода. Такое устройство обеспечивает одновременное переключение трех основных полюсов после подачи напряжения на управляющую катушку. Силовые контакты предназначены для коммутации нагрузки, поэтому электрическая цепь двигателя или другого оборудования отделена от маломощной цепи управления. Эта особенность позволяет включать достаточно значительную нагрузку с помощью кнопочного поста, реле, программируемого контроллера или другого управляющего элемента, который непосредственно не пропускает рабочий ток двигателя. Контактор оснащен тремя главными замыкающими контактами. При отключенной катушке они находятся в разомкнутом положении, препятствуя прохождению тока к нагрузке. После срабатывания электромагнитного привода подвижная система перемещается, силовые контакты замыкаются одновременно, и питание поступает на подключенное оборудование.

Принцип работы

В исходном состоянии на катушке DEKraft КМ-103 22103DEK отсутствует управляющее напряжение. Главные контакты разомкнуты, поэтому силовая цепь нагрузки отключена. Одновременно вспомогательные контакты находятся в положении, соответствующем невозбужденному состоянию электромагнита. При подаче 220 В переменного тока на управляющую катушку внутри магнитной системы возникает электромагнитное поле. Оно притягивает подвижный якорь к неподвижной части магнитопровода и приводит в движение связанную с ним контактную систему. Три главных контакта замыкаются одновременно, после чего питание поступает на подключенный трехфазный потребитель. Если контактор используется для управления асинхронным двигателем, начинается его пуск и дальнейшая работа в соответствии с электрической схемой установки.

Области применения

DEKraft КМ-103 22103DEK подходит для построения коммутационных и управляющих цепей различного назначения. Основные направления использования:

• пуск и останов асинхронных электродвигателей,
• шкафы управления насосными агрегатами,
• системы вентиляции и кондиционирования,
• компрессорное оборудование,
• конвейерные установки,
• станочное электрооборудование,
• технологические производственные линии,
• системы автоматизированного управления,
• щиты инженерного оборудования зданий,
• управление электрическими нагревателями,
• коммутация трехфазных нагрузок,
• схемы дистанционного управления электроприводами,
• пускатели и распределительные шкафы.

Компания «Олниса» осуществляет поставку контакторов DEKraft КМ-103 22103DEK и другой пускорегулирующей аппаратуры для промышленных и инженерных систем. Заказчикам предоставляются технические консультации по номинальному току, напряжению управляющей катушки, контактной конфигурации и совместимости оборудования с элементами электрической схемы. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.

Преимущества

Практическими достоинствами DEKraft КМ-103 22103DEK являются:

• управление трехфазной нагрузкой по внешнему электрическому сигналу,
• три одновременно коммутируемых силовых полюса,
• номинальный ток 9 А в категории AC-3,
• катушка управления на 220 В переменного тока,
• встроенная группа 1НО+1НЗ,
• возможность организации цепи самоподхвата,
• применение вспомогательных контактов для блокировки и сигнализации,
• коммутация электродвигателей мощностью до 4 кВт при 400 В,
• совместимость с распространенными схемами управления приводами,
• монтаж на стандартную DIN-рейку,
• возможность совместного применения с защитной аппаратурой,
• пригодность для многократных дистанционных переключений,
• компактное размещение в шкафах управления.

Таким образом, DEKraft КМ-103 22103DEK — трехполюсный электромагнитный контактор на 9 А, предназначенный для коммутации электродвигателей и других нагрузок в системах переменного тока. Катушка на 220 В позволяет использовать аппарат в распространенных управляющих схемах, а встроенная контактная комбинация 1НО+1НЗ расширяет возможности построения блокировок, сигнализации и цепей самоподхвата. Электромагнитный привод обеспечивает дистанционное переключение основных силовых контактов без пропускания рабочего тока нагрузки через органы управления. Благодаря этому контактор подходит для автоматизированных установок, пусковых схем и шкафов управления различным технологическим оборудованием.
