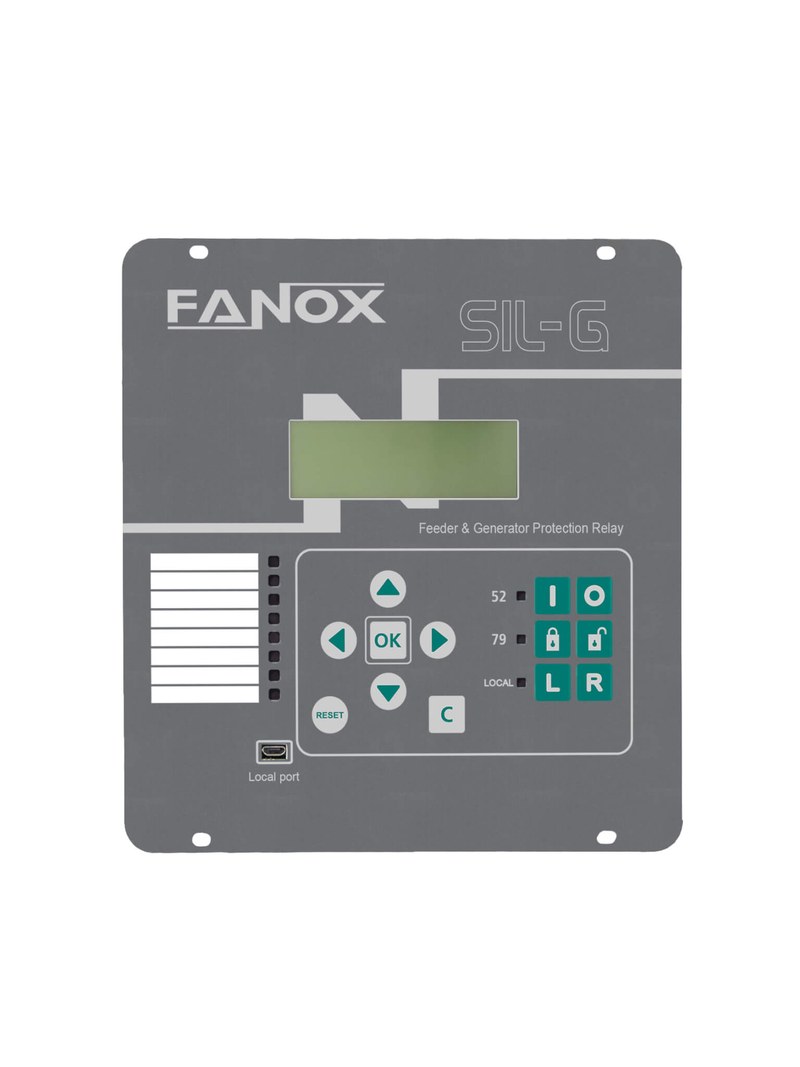

Реле защиты Fanox SIL-G — цифровой контроль генераторов, фидеров и распределительных сетей

Защита генераторной установки требует одновременного контроля токов, напряжений, частоты и условий взаимодействия с внешней сетью. Обычного реле максимального тока для такой задачи недостаточно: аварийный режим может возникнуть при потере сети, нарушении синхронизма, изменении частоты, небалансе фаз либо обратном направлении потока мощности. Fanox SIL-G объединяет эти функции в одном микропроцессорном устройстве.

Технические характеристики

Исполнение SIL-G выбирается под конкретную схему РЗА, поэтому часть интерфейсов и функций зависит от модификации. К основным характеристикам семейства относятся:

• бренд — Fanox,
• категория — цифровое реле защиты,
• серия — SIL,
• модель — SIL-G,
• назначение — защита фидеров и генераторов,
• осциллография — с экспортом в формате COMTRADE,
• корпус — металлический.

Особенности конструкции

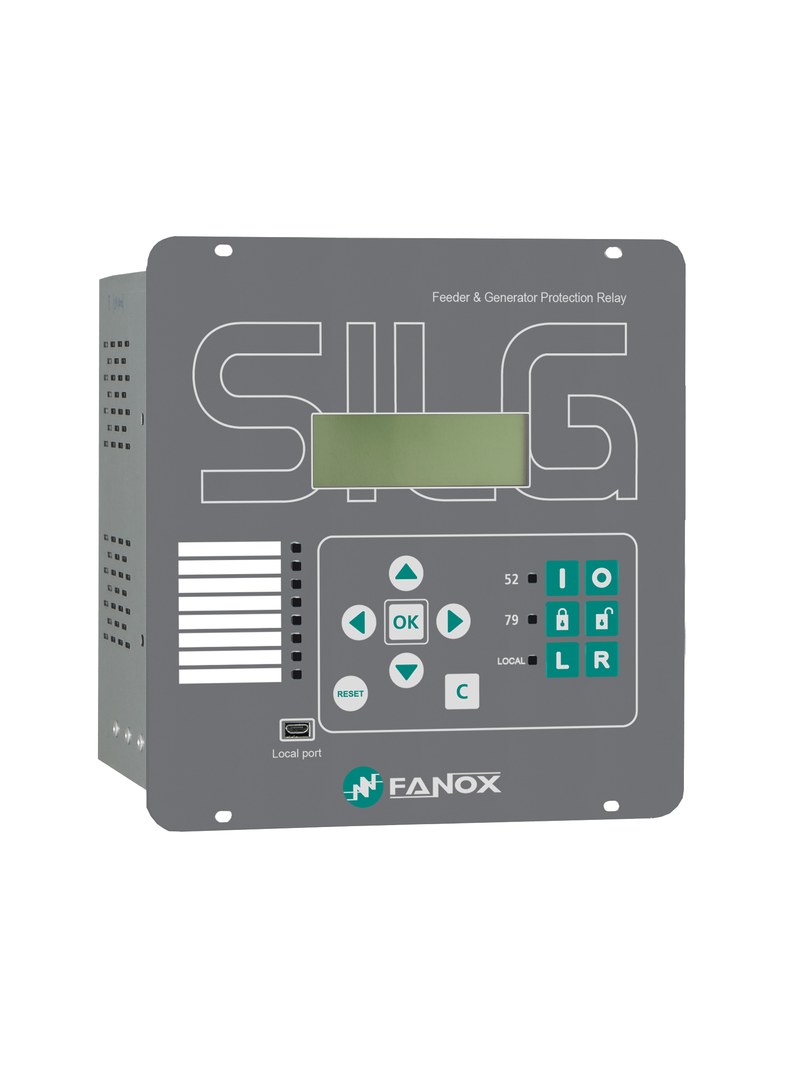

Fanox SIL-G построено как многофункциональное микропроцессорное реле, в котором измерительная, логическая, управляющая и коммуникационная части объединены в одном корпусе. Четыре токовых канала позволяют контролировать фазные токи и ток нейтрали, а набор входов напряжения используется для оценки фазных и линейных величин, частоты и условий синхронизации. Металлический корпус обеспечивает механическую жесткость и способствует устойчивости устройства к электромагнитным воздействиям, характерным для распределительных устройств. Это имеет практическое значение при установке рядом с выключателями, силовыми кабелями и коммутационной аппаратурой.

Принцип работы

Измерительные цепи SIL-G непрерывно получают данные о токах и напряжениях защищаемого присоединения. Микропроцессор рассчитывает действующие значения, частоту, небаланс, направление мощности и другие величины, после чего сравнивает их с установленными порогами. При коротком замыкании могут использоваться ступени максимальной токовой защиты 50/51. Если требуется учитывать направление аварийного тока, задействуются направленные функции. Это необходимо в сетях со сложной топологией и несколькими источниками питания, где одного значения тока недостаточно для селективного определения поврежденного участка.

Области применения

Функциональность Fanox SIL-G позволяет использовать реле в проектах, где одного токового контроля недостаточно. Основные направления применения:

• синхронные генераторные установки,
• дизельные электростанции,
• газопоршневые генераторы,
• гидроэнергетические установки,
• объекты когенерации,
• распределительные подстанции,
• защита отходящих фидеров,
• промышленные системы электроснабжения,
• локальные электростанции,
• объекты распределенной генерации,
• системы параллельной работы генератора и сети,
• защита от островного режима,
• системы автоматического повторного включения,
• цифровые комплексы релейной защиты и автоматики.

Компания «Олниса» осуществляет поставку реле защиты Fanox SIL-G и другого оборудования для построения систем РЗА. Заказчикам доступны технические консультации по измерительным входам, напряжению вспомогательного питания, защитным функциям, дискретным сигналам и коммуникационным интерфейсам. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Практическая ценность SIL-G определяется объединением функций генераторной и фидерной защиты в одном терминале. К основным преимуществам относятся:

• совместный контроль тока, напряжения и частоты,
• четыре токовых измерительных канала,
• до пяти каналов измерения напряжения,
• подключение к трансформаторам тока 1 и 5 А,
• измерение до 1000 В при прямом подключении к низковольтной линии,
• направленные токовые защиты,
• контроль повышения и снижения напряжения,
• защита по повышенной и пониженной частоте,
• контроль ROCOF,
• выявление островного режима,
• тепловая защита оборудования,
• контроль синхронизма,
• управление автоматическим выключателем,
• функция повторного включения,
• программируемые дискретные входы и выходы,
• регистрация событий и аварийных процессов,
• осциллография COMTRADE,
• поддержка современных промышленных протоколов связи,
• возможность интеграции в автоматизированную систему подстанции.

Таким образом, Fanox SIL-G представляет собой многофункциональное цифровое реле для тех объектов, где защита должна учитывать не одно аварийное значение, а совокупность электрических параметров. Измерение токов и напряжений позволяет реализовать токовые, направленные, частотные, генераторные и сетевые алгоритмы в одном устройстве. Особенно важны функции определения потери внешней сети и нарушения режимов параллельной генерации.
