Дополнительный контакт DEKraft ДК-101 18100DEK — контроль положения модульной защитной аппаратуры

DEKraft ДК-101 18100DEK — дополнительный переключающий контакт, предназначенный для передачи информации о положении совместимого автоматического или дифференциального выключателя. Устройство относится к вспомогательной модульной аппаратуре и позволяет включить состояние защитного аппарата в цепь сигнализации, диспетчеризации либо автоматического управления. Основная задача ДК-101 состоит в формировании электрического сигнала «включено/отключено». В отличие от независимого или напряженческого расцепителя этот модуль самостоятельно не вызывает размыкание силовой цепи. Его контактная группа изменяет состояние вслед за механизмом основного аппарата и передает эту информацию во внешнюю цепь.

Технические характеристики

Основные параметры DEKraft ДК-101 18100DEK:

• бренд — DEKraft,
• категория — дополнительный контакт,
• серия — ДК-101,
• артикул — 18100DEK,
• тип контакта — переключающий OF,
• категория применения — AC12, DC12,
• номинальное рабочее напряжение — 220–415 В AC, 24–130 В DC,
• ширина корпуса — 9 мм,
• установка — с левой стороны защитного аппарата,
• назначение — индикация состояния ВКЛ/ОТКЛ,
• совместимость — ВА-101, ВА-103, ВА-103M, ДИФ-101, ДИФ-101S, ДИФ-102 и ДИФ-103.

Особенности конструкции

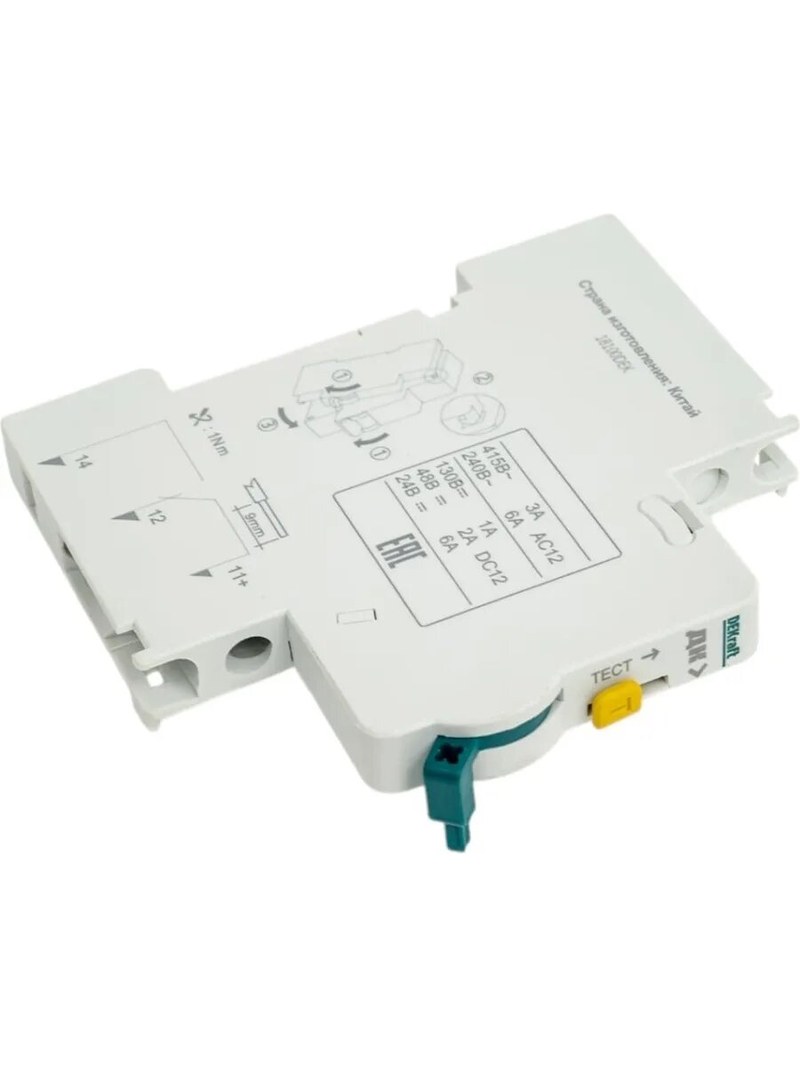

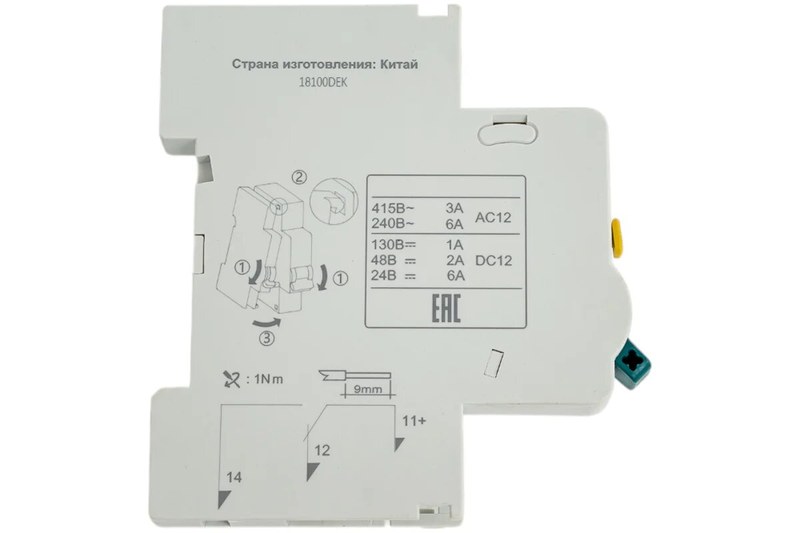

DEKraft ДК-101 18100DEK выполнен в узком модульном корпусе, рассчитанном на совместную установку с автоматическими и дифференциальными выключателями соответствующих серий. Ширина 9 мм позволяет добавить функцию дистанционной сигнализации без значительного увеличения занимаемого пространства на DIN-рейке. Внутри корпуса размещена переключающая контактная группа, механически связанная с основным защитным аппаратом. При изменении его положения механизм ДК-101 переводит электрический контакт из одного состояния в другое. Благодаря такой схеме внешняя система получает информацию непосредственно о положении выключателя, а не о наличии напряжения на его силовых выводах. Модуль присоединяется к защитному аппарату с левой стороны. Механическое сопряжение обеспечивает синхронную работу вспомогательного контакта с механизмом коммутации. Сам ДК-101 при этом не включается последовательно в силовую линию и не участвует в передаче основного тока нагрузки.

Принцип работы

После монтажа DEKraft ДК-101 18100DEK механически соединяется с совместимым автоматическим либо дифференциальным выключателем. К его электрическим выводам подключается отдельная маломощная цепь, которая используется для передачи состояния аппарата. Когда основной выключатель находится во включенном положении, переключающий механизм ДК-101 занимает соответствующее положение, и одна пара контактов формирует замкнутую цепь. При отключении защитного аппарата механическая связь переводит контактную группу в противоположное состояние. Полученное изменение может использоваться внешней системой как дискретный сигнал. Например, оно позволяет включить лампу на панели управления, передать состояние на программируемый контроллер, активировать промежуточное реле или сформировать информацию для диспетчерского оборудования.

Области применения

DEKraft ДК-101 18100DEK применяется там, где требуется контролировать состояние модульной защитной аппаратуры. К основным направлениям относятся:

• распределительные щиты жилых и коммерческих зданий,
• шкафы промышленной автоматизации,
• системы диспетчеризации электроснабжения,
• цепи световой сигнализации,
• автоматизированный контроль положения выключателей,
• вводно-распределительные устройства,
• инженерные системы зданий,
• вентиляционные и насосные установки,
• щиты управления технологическим оборудованием,
• системы контроля аварийного отключения,
• локальные панели оператора,
• цепи передачи дискретных сигналов на контроллеры.

Компания «Олниса» поставляет дополнительный контакт DEKraft ДК-101 18100DEK и другие компоненты модульной защитной аппаратуры. Специалисты предоставляют технические консультации по совместимости аксессуара с автоматическими и дифференциальными выключателями, электрическим параметрам сигнальной цепи и особенностям выбора подходящего исполнения. Заказы оперативно обрабатываются с организацией доставки оборудования по всей стране.

Преимущества

К практическим достоинствам DEKraft ДК-101 18100DEK относятся:

• дистанционный контроль положения защитного аппарата,
• переключающая контактная группа,
• передача сигналов ВКЛ/ОТКЛ,
• совместимость с несколькими сериями оборудования DEKraft,
• компактная ширина корпуса 9 мм,
• простая установка рядом с основным аппаратом,
• возможность подключения к системам диспетчеризации,
• использование в цепях световой сигнализации,
• подключение к дискретным входам контроллеров,
• работа независимо от силового тока нагрузки,
• контроль фактического состояния коммутационного механизма,
• возможность применения в автоматизированных распределительных системах.

Таким образом, DEKraft ДК-101 18100DEK — дополнительный контакт для получения электрической информации о положении совместимого автоматического или дифференциального выключателя. Переключающая схема OF позволяет передавать сигнал о включенном или отключенном состоянии аппарата в систему сигнализации, контроля либо диспетчеризации. Корпус шириной 9 мм занимает минимальное пространство в распределительном щите, а боковое механическое соединение обеспечивает синхронную работу с коммутационным механизмом основного устройства. ДК-101 не вмешивается в силовую цепь и не выполняет функцию расцепителя, что делает его специализированным элементом именно для контроля состояния защитной аппаратуры.
