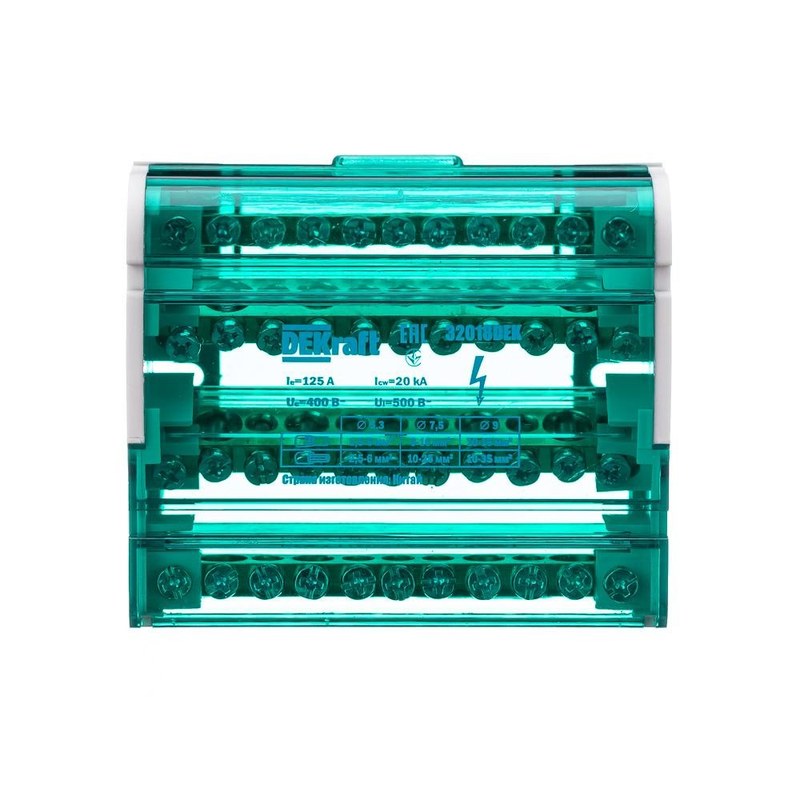

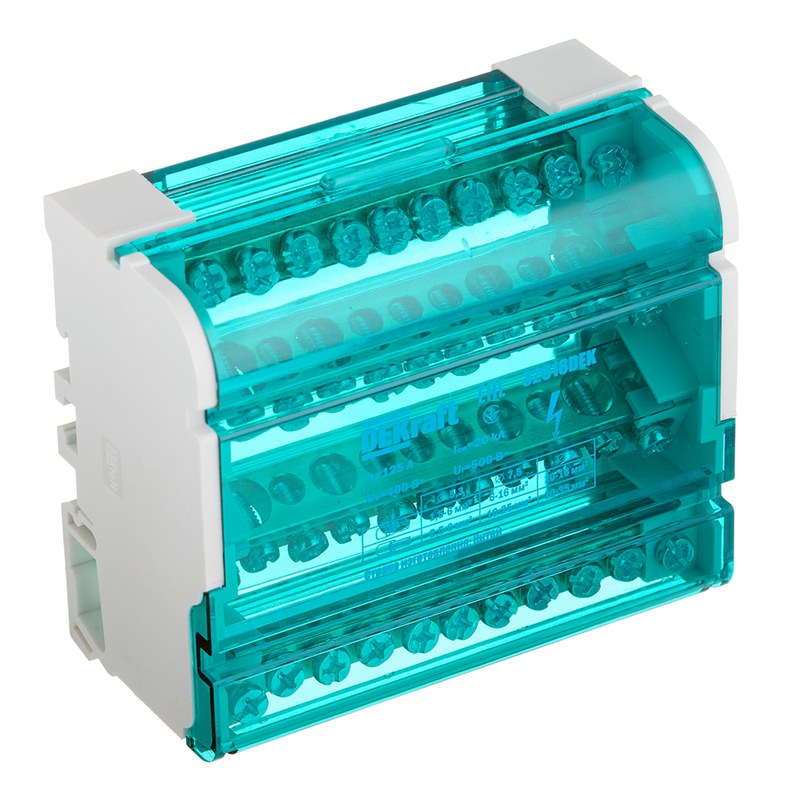

Кросс-модуль DEKraft ШН-103 32018DEK — распределительный блок 4×11 на 125 А для электрощитов

DEKraft ШН-103 32018DEK — кросс-модуль для распределения и объединения проводников внутри электрических щитов, шкафов управления и низковольтных комплектных устройств. Компонент позволяет организовать несколько параллельных подключений от общего электрического потенциала, сохранив компактную и упорядоченную структуру внутреннего монтажа. Исполнение 32018DEK рассчитано на номинальный ток 125 А и содержит четыре изолированные шины, каждая из которых предусматривает одиннадцать точек присоединения. Такая конфигурация подходит для организации фазных, нейтральных и других распределительных цепей в соответствии с конкретной электрической схемой.

Технические характеристики

Ключевые параметры DEKraft ШН-103 32018DEK:

• бренд — DEKraft,
• категория — кросс-модуль,
• серия — ШН-103,
• артикул — 32018DEK,
• номинальный ток — 125 А,
• количество шин — 4,
• количество точек подключения на каждой шине — 11,
• исполнение — 4×11,
• степень защиты — IP20,
• монтаж — DIN-рейка 35 мм или монтажная панель.

Особенности конструкции

DEKraft ШН-103 32018DEK выполнен в изолированном корпусе, внутри которого расположены четыре самостоятельные токопроводящие шины. Каждая из них электрически отделена от соседних элементов, поэтому через один компактный модуль можно распределять несколько независимых потенциалов. Токоведущие шины изготовлены из электротехнического сплава на основе меди и рассчитаны на пропускание значительных токовых нагрузок. В конструкции предусмотрены одиннадцать отверстий на каждом распределительном ряду. Различный размер присоединительных позиций позволяет подключать проводники, выполняющие функции ввода и ответвлений.

Принцип работы

Принцип действия DEKraft ШН-103 32018DEK основан на электрическом объединении нескольких зажимов одной токопроводящей шиной. На выбранную позицию подключается входной проводник, после чего соответствующий потенциал становится доступен на остальных присоединительных точках этого же ряда. Каждая из четырех шин работает независимо. Электрическое соединение между соседними рядами внутри кросс-модуля отсутствует, поэтому они могут использоваться для распределения разных потенциалов одной системы. Например, питание от вводного коммутационного или защитного аппарата может поступать на кросс-модуль, после чего с его выходных зажимов распределяться между несколькими отходящими цепями. При такой организации не требуется размещать несколько проводников в одном зажиме автоматического выключателя или другого устройства, если его конструкция для этого не предназначена.

Области применения

DEKraft ШН-103 32018DEK используется при построении распределительных узлов различного назначения. Основными областями применения являются:

• вводно-распределительные устройства,
• квартирные и этажные электрощиты,
• распределительные шкафы коммерческих зданий,
• щиты промышленной автоматики,
• шкафы управления технологическим оборудованием,
• распределение трехфазного электропитания,
• группировка нейтральных проводников,
• подключение нескольких отходящих линий,
• щиты инженерных систем зданий,
• электроснабжение вентиляционных установок,
• системы управления насосным оборудованием,
• низковольтные комплектные устройства,
• распределительные панели производственных объектов,
• вспомогательные электрические шкафы.

Компания «Олниса» осуществляет поставку кросс-модулей DEKraft ШН-103 32018DEK и других компонентов для комплектации распределительных и управляющих электрощитов. Заказчикам доступны технические консультации по номинальному току, количеству распределительных шин, числу точек подключения и совместимости оборудования с проектируемой электрической системой. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.

Преимущества

Практические преимущества DEKraft ШН-103 32018DEK:

• распределение тока до 125 А,
• четыре независимые токопроводящие шины,
• одиннадцать точек подключения на каждом ряду,
• компактная организация большого количества соединений,
• раздельная изоляция распределительных шин,
• защита токоведущих элементов корпусом,
• удобное подключение нескольких отходящих линий,
• снижение количества соединений на выводах защитной аппаратуры,
• упорядочивание внутренней разводки электрощита,
• установка на стандартную DIN-рейку 35 мм,
• возможность крепления на монтажную панель,
• визуальный контроль расположения соединений,
• применение в однофазных и трехфазных распределительных системах,
• совместимость с типовой щитовой компоновкой,
• удобство формирования групповых цепей.

Таким образом, DEKraft ШН-103 32018DEK — кросс-модуль номиналом 125 А, предназначенный для компактного распределения электрических цепей внутри щитового оборудования. Конфигурация 4×11 предусматривает четыре изолированные шины с одиннадцатью точками присоединения на каждом ряду, что дает возможность организовать большое количество ответвлений в одном распределительном узле. Монтаж на DIN-рейку или непосредственно на панель позволяет использовать DEKraft ШН-103 в различных вариантах компоновки электрощитов. Изолированный корпус, раздельные токопроводящие элементы и удобный доступ к зажимам делают устройство практичным компонентом для построения структурированной внутренней разводки.
