Автоматический выключатель DEKraft ВА-103М 12511DEK — защита без теплового расцепителя для ответственных цепей

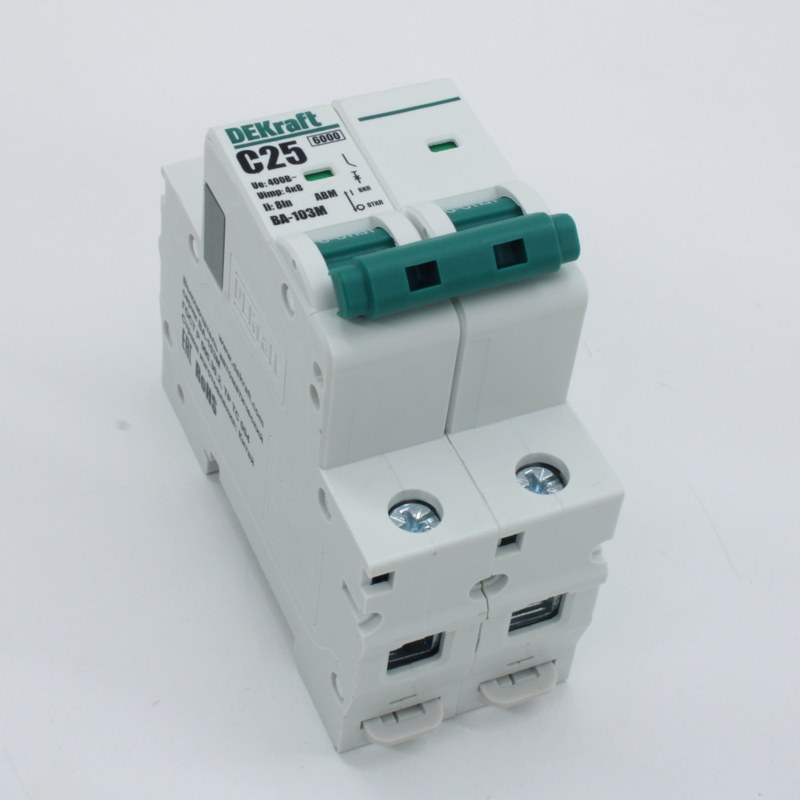

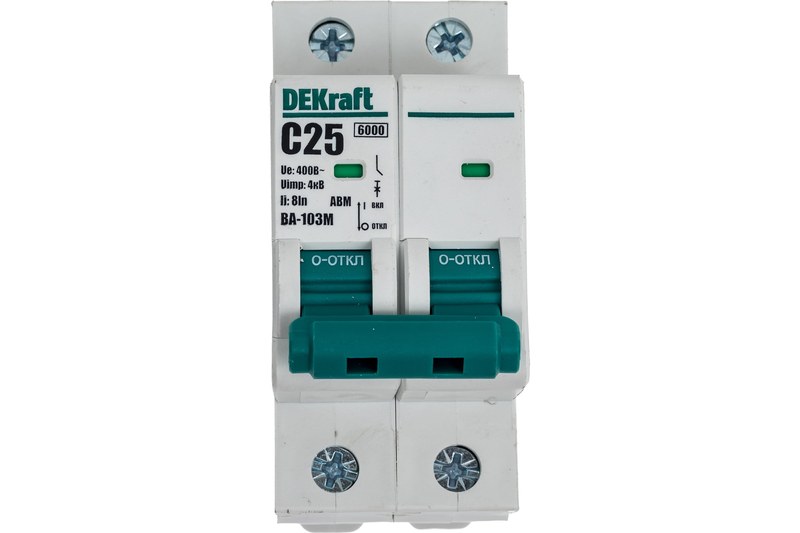

DEKraft ВА-103М 12511DEK — двухполюсный автоматический выключатель специального назначения, в конструкции которого отсутствует тепловой расцепитель. Аппарат рассчитан на защиту электрической цепи от токов короткого замыкания, при этом длительная перегрузка не вызывает штатного теплового отключения, характерного для обычных модульных автоматов. Такое исполнение применяется в сетях, где автоматическое прекращение питания из-за перегрузки способно нарушить работу оборудования, непосредственно связанного с безопасностью объекта или технологического процесса.

Технические характеристики

К основным параметрам DEKraft ВА-103М 12511DEK относятся:

• бренд — DEKraft,
• категория — автоматический выключатель без теплового расцепителя,
• серия — ВА-103М,
• артикул — 12511DEK,
• количество полюсов — 2P,
• номинальный ток — 16 А,
• номинальное рабочее напряжение — 400 В,
• характеристика срабатывания — C,
• отключающая способность — 6 кА,
• тип защиты — электромагнитная от короткого замыкания,
• тепловой расцепитель — отсутствует,
• монтаж — на DIN-рейку,
• рабочая температура — от −25 до +60 °C.

Особенности конструкции

Главное конструктивное отличие DEKraft ВА-103М 12511DEK от стандартного модульного автоматического выключателя заключается в отсутствии теплового расцепителя. В традиционном аппарате биметаллическая пластина реагирует на продолжительное превышение номинального тока и через определенный промежуток времени инициирует отключение. В ВА-103М такой механизм не используется, поэтому аппарат не предназначен для самостоятельной защиты кабельной линии или нагрузки от длительной перегрузки. За аварийное отключение отвечает электромагнитный расцепитель. Его действие рассчитано на быстрое реагирование при резком увеличении тока, характерном для короткого замыкания. Такое построение позволяет сохранить питание при перегрузочных режимах, если величина тока не достигает порога мгновенного электромагнитного срабатывания.

Принцип работы

В нормальном режиме ток проходит через оба полюса DEKraft ВА-103М 12511DEK без воздействия на механизм отключения. Пока электрические параметры не достигают уровня, соответствующего мгновенному электромагнитному срабатыванию, силовые контакты остаются замкнутыми. При длительном превышении номинальных 16 А выключатель ведет себя иначе, чем обычный автомат с комбинированным расцепителем. Поскольку биметаллический тепловой элемент отсутствует, постепенный перегрев, связанный только с умеренной перегрузкой, сам по себе не формирует команду на отключение. Именно эта особенность определяет специальное назначение серии ВА-103М. В отдельных системах безопасности кратковременное или контролируемое превышение рабочего тока является менее критичным, чем потеря питания исполнительного оборудования. Поэтому функцию отключения по перегрузке либо исключают из данного участка схемы, либо реализуют отдельными средствами с учетом требований проекта.

Области применения

DEKraft ВА-103М 12511DEK применяется в специальных электрических цепях, где требуется защита от короткого замыкания без штатного теплового отключения. Наиболее характерные направления использования:

• щиты противопожарной защиты,
• системы дымоудаления,
• противодымная вентиляция,
• цепи аварийной вентиляции,
• шкафы управления электродвигателями,
• инженерные системы безопасности зданий,
• вспомогательные цепи насосного оборудования,
• системы управления вентиляторами,
• электротехнические установки с отдельной защитой от перегрузки,
• распределительные устройства специального назначения,
• автоматизированные инженерные комплексы,
• цепи с контролируемыми пусковыми режимами.

Компания «Олниса» осуществляет поставку автоматических выключателей DEKraft ВА-103М 12511DEK и другой модульной электротехнической аппаратуры. Заказчикам доступны технические консультации по номинальному току, числу полюсов, характеристике электромагнитного срабатывания, отключающей способности и особенностям применения аппаратов без тепловой защиты. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

К практическим особенностям и преимуществам DEKraft ВА-103М 12511DEK относятся:

• быстрое отключение при коротком замыкании,
• отсутствие теплового расцепителя,
• сохранение работоспособности цепи при режимах перегрузки,
• двухполюсное одновременное отключение,
• отключающая способность 6 кА,
• характеристика электромагнитного срабатывания C,
• компактное модульное исполнение,
• монтаж на стандартную DIN-рейку,
• возможность применения в противопожарных системах,
• пригодность для цепей дымоудаления и вентиляции,
• использование совместно с отдельными средствами защиты от перегрузки,
• возможность нечастой оперативной коммутации защищаемой цепи.

Таким образом, DEKraft ВА-103М 12511DEK — двухполюсный автоматический выключатель на 16 А, предназначенный для защиты электрических цепей от короткого замыкания без использования теплового расцепителя. Отключающая способность 6 кА и характеристика C позволяют применять аппарат в специализированных распределительных и управляющих системах с заранее определенной логикой защиты. Отсутствие биметаллического механизма является принципиальной функциональной особенностью серии, а не упрощением обычного автомата. DEKraft ВА-103М не должен рассматриваться как самостоятельное средство защиты проводников от продолжительной перегрузки. При необходимости такая функция реализуется другими аппаратами, предусмотренными электрической схемой.
