Контактная приставка DEKraft ПК03-02-11 24100DEK — расширение вспомогательных цепей контакторов

DEKraft ПК03-02-11 24100DEK — контактная приставка лицевой установки, предназначенная для увеличения количества вспомогательных контактов электромагнитного контактора. Компонент применяется в цепях управления, сигнализации, блокировки и автоматизации, когда штатных контактов основного коммутационного аппарата недостаточно для реализации требуемого алгоритма.

Технические характеристики

Основные параметры DEKraft ПК03-02-11 24100DEK:

• бренд — DEKraft,
• категория — контактная приставка,
• серия — ПК-03,
• артикул — 24100DEK,
• исполнение — ПК03-02-11,
• тип установки — лицевая,
• контактная схема — 1НО+1НЗ,
• номинальный ток — 10 А,
• рабочее напряжение переменного тока — до 690 В,
• степень защиты — IP20,
• рабочая температура — от −40 до +50 °C,
• совместимость — контакторы КМ-102 и КМ-103.

Особенности конструкции

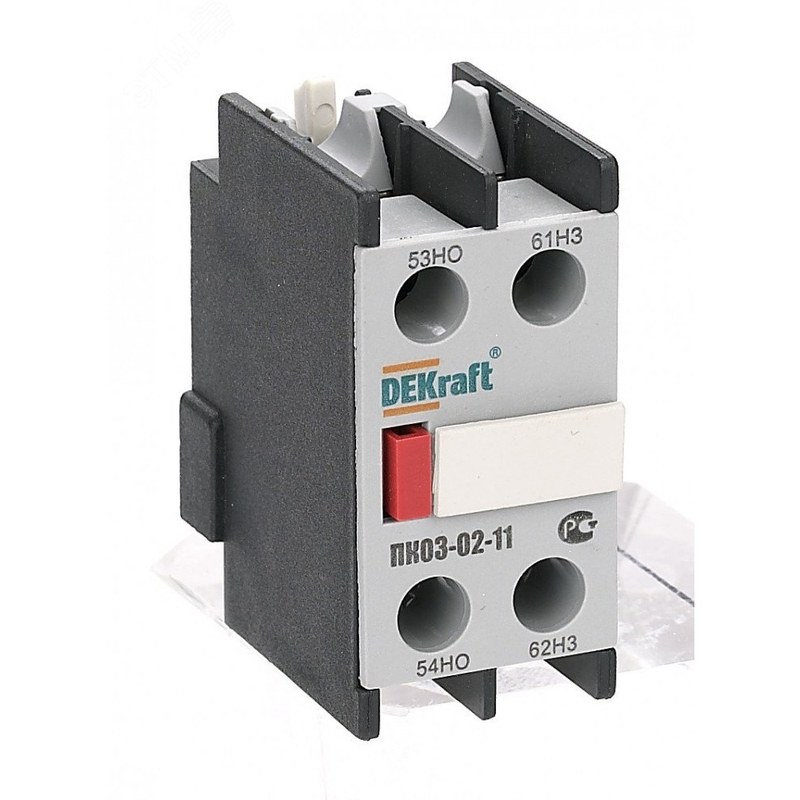

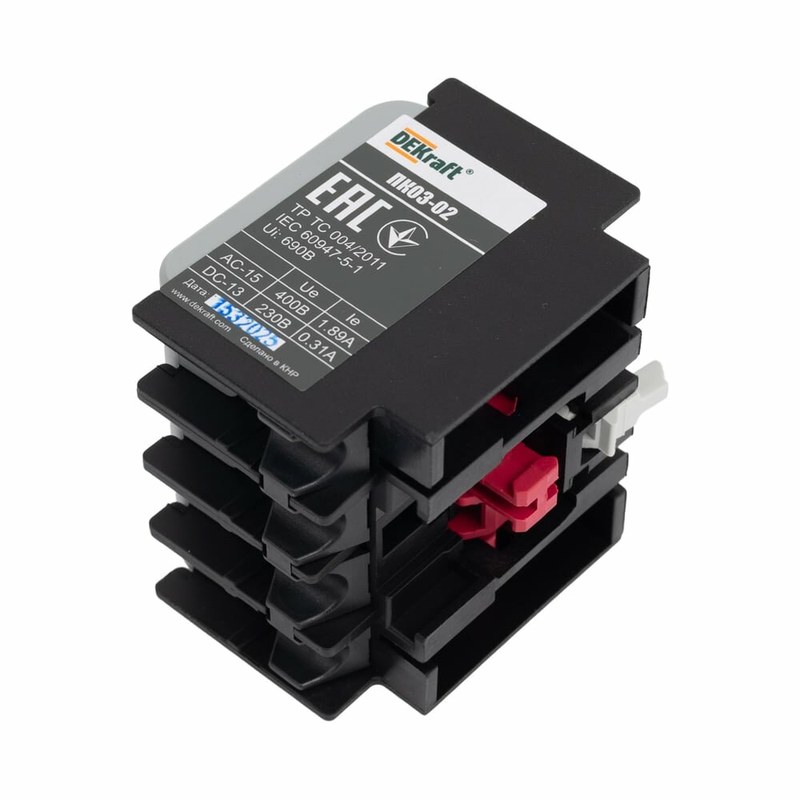

DEKraft ПК03-02-11 24100DEK представляет собой компактный механический модуль, устанавливаемый непосредственно на контактор. Конструкция не содержит собственной катушки управления и не требует отдельного источника питания. Переключение происходит за счет механического движения приводного узла основного коммутационного аппарата. Лицевой способ установки предусматривает размещение приставки на передней части контактора. При монтаже ее рабочий элемент сопрягается со штоком механизма, благодаря чему вспомогательные контакты изменяют положение синхронно с силовой системой. Фиксация выполняется конструктивными элементами корпуса без необходимости создавать отдельный привод.

Принцип работы

В исходном состоянии контактора механический привод DEKraft ПК03-02-11 24100DEK находится в положении, соответствующем обесточенной катушке основного аппарата. Нормально открытый контакт при этом разомкнут, а нормально закрытый сохраняет проводимость. После подачи управляющего напряжения на катушку контактора электромагнитная система перемещает его подвижную часть. Одновременно через механическое сопряжение изменяется положение рабочих элементов контактной приставки. В результате нормально открытый контакт замыкается, а нормально закрытый размыкается. Эти процессы происходят без отдельной управляющей команды для ПК-03, поскольку ее функционирование полностью определяется состоянием сопряженного контактора.

Области применения

DEKraft ПК03-02-11 24100DEK используется в системах, где необходимо расширить количество вспомогательных контактных цепей. Наиболее характерные варианты применения:

• шкафы управления электродвигателями,
• магнитные пускатели,
• схемы самоподхвата контакторов,
• реверсивное управление приводами,
• электрические взаимные блокировки,
• системы промышленной автоматизации,
• цепи световой сигнализации,
• управление насосным оборудованием,
• вентиляционные установки,
• конвейерные системы,
• станочное электрооборудование,
• распределительные шкафы,
• технологические линии,
• цепи передачи дискретных сигналов,
• панели управления инженерными установками.

Компания «Олниса» осуществляет поставку контактных приставок DEKraft ПК03-02-11 24100DEK и других компонентов для пускорегулирующей аппаратуры. При подборе оборудования доступны технические консультации по типу контактной схемы, способу установки, электрическим параметрам и совместимости с контакторами соответствующих серий. Компания оперативно обрабатывает поступающие заявки и организует доставку оборудования по всей стране.

Преимущества

К практическим достоинствам DEKraft ПК03-02-11 24100DEK относятся:

• расширение числа вспомогательных контактов контактора,
• комбинация одного нормально открытого и одного нормально закрытого контакта,
• лицевая установка непосредственно на коммутационный аппарат,
• отсутствие отдельного источника питания,
• синхронная работа с механизмом контактора,
• возможность построения цепей самоподхвата,
• применение в электрических блокировках,
• передача сигналов состояния оборудования,
• номинальный ток до 10 А,
• рабочее напряжение переменного тока до 690 В,
• механическая износостойкость не менее 1,6 млн циклов,
• эксплуатация при отрицательных температурах,
• компактное размещение внутри шкафа управления,
• совместимость с контакторами DEKraft КМ-102 и КМ-103,
• отсутствие собственного энергопотребления.

Таким образом, DEKraft ПК03-02-11 24100DEK — контактная приставка лицевой установки, предназначенная для функционального расширения контакторов в управляющих и сигнальных цепях. Конфигурация 1НО+1НЗ позволяет одновременно использовать замыкающий и размыкающий каналы для реализации различных электрических алгоритмов. Механическая связь с приводом контактора обеспечивает переключение вспомогательных контактов без отдельной катушки и дополнительного питания.
