Газовый мультиблок DUNGS W-MF 512 C01 252094 — двухклапанное отсечение топлива для промышленных горелок

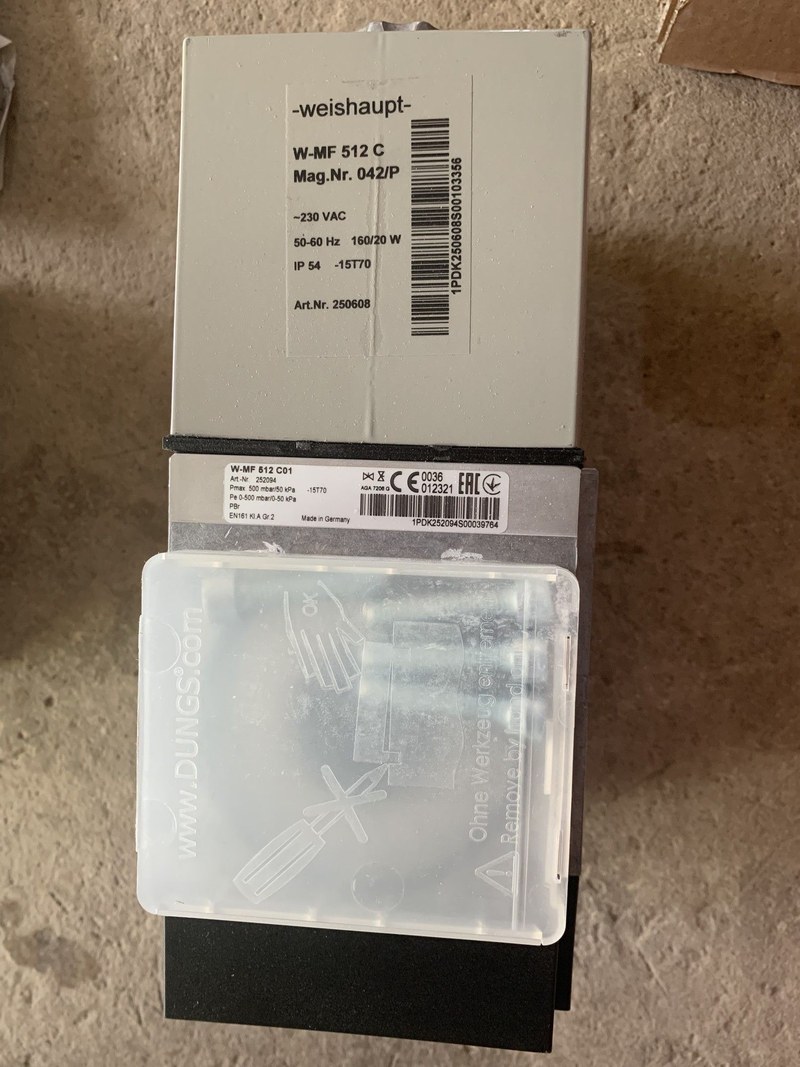

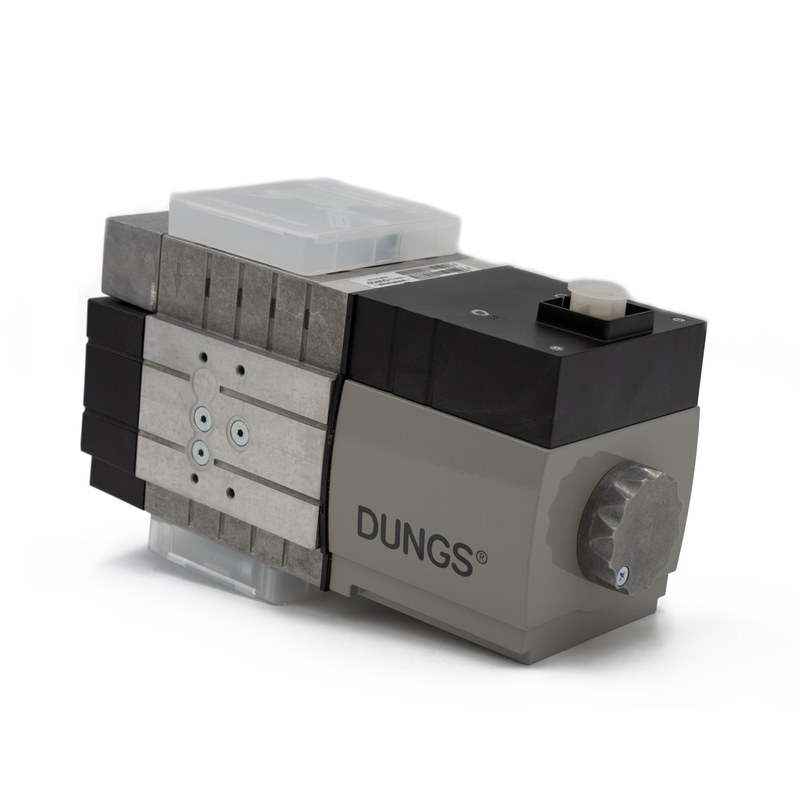

DUNGS W-MF 512 C01 252094 — многофункциональный газовый блок, предназначенный для безопасного открытия и перекрытия топливной линии автоматических горелочных установок. Конструктивно это исполнение соответствует платформе MBC-700-VV и объединяет в одном корпусе два последовательно расположенных нормально закрытых электромагнитных клапана.

Технические характеристики

Техническое исполнение DUNGS W-MF 512 C01 252094 характеризуется следующими параметрами:

• бренд — DUNGS,
• категория — газовый мультиблок с двумя предохранительными клапанами,
• серия — W-MF,
• модель — W-MF 512 C01,
• артикул — 252094,
• соответствующая платформа — MBC-700-VV,
• тип клапанов — два нормально закрытых автоматических запорных органа,
• встроенный фильтр — предусмотрен,
• тонкость фильтрации — 50 мкм,
• время закрытия — менее 1 с,
• режим работы электромагнитных приводов — 100 %,
• контрольные отверстия — G 1/8,
• допустимое противодавление — до 150 мбар,
• рабочая среда — газообразное топливо, соответствующее исполнению арматуры.

Особенности конструкции

DUNGS W-MF 512 C01 построен как единый газовый корпус, внутри которого последовательно расположены два электромагнитных отсечных механизма. Такое решение заменяет пару отдельных клапанов, соединенных дополнительным участком трубопровода, и формирует компактный узел безопасности непосредственно в газовой рампе. Оба рабочих органа имеют нормально закрытую конструкцию. В исходном состоянии пружинный механизм удерживает клапанные тарелки на седлах, поэтому отсутствие электрического питания соответствует безопасному перекрытому положению. Электромагнит используется только для перевода клапана в открытое состояние и его удержания во время работы горелки.

Принцип работы

До запуска горелки DUNGS W-MF 512 C01 находится без управляющего воздействия, а V1 и V2 перекрывают газовый тракт. Давление присутствует только на входной стороне блока и не должно передаваться к горелке через закрытую клапанную пару. Когда автоматика подтверждает выполнение условий безопасного пуска, на электромагнитные приводы поступает питание. Создаваемое магнитное поле перемещает исполнительные элементы, преодолевая усилие возвратных пружин. В результате проход через оба клапана открывается. Газ последовательно проходит через входной фильтр, V1, внутреннюю промежуточную полость и V2. После второго клапана поток направляется к дальнейшим элементам газовой рампы или непосредственно к узлу, отвечающему за дозирование топлива в соответствии с конструкцией горелочной системы.

Области применения

DUNGS W-MF 512 C01 252094 используется в газовых установках, для которых требуется двойное автоматическое отсечение топлива. Наиболее характерными направлениями являются:

• промышленные газовые горелки,
• паровые котельные агрегаты,
• водогрейные котлы,
• газовые теплогенераторы,
• термические печи,
• сушильные установки,
• горелочные устройства производственных линий,
• газовые рампы котельных,
• автоматизированные системы технологического нагрева,
• оборудование с двумя последовательно контролируемыми клапанами,
• системы с автоматической проверкой герметичности арматуры,
• газовые установки с контролем давления на отдельных участках рампы.

Через компанию «Олниса» можно заказать DUNGS W-MF 512 C01 252094 для газогорелочного и промышленного теплотехнического оборудования. При подборе доступны технические консультации по присоединительному размеру, допустимому рабочему давлению, электрическому исполнению, конфигурации клапанной пары и совместимости с существующей газовой рампой.

Преимущества

Практические свойства DUNGS W-MF 512 C01 252094 включают:

• две независимые ступени автоматического перекрытия газа,
• нормально закрытое положение V1 и V2,
• быстрое открытие обоих запорных органов,
• закрытие газовой линии менее чем за одну секунду,
• допустимое рабочее давление до 360 мбар,
• встроенную фильтрацию частиц размером от 50 мкм,
• заменяемый фильтрующий элемент,
• формирование отдельного пространства между клапанами,
• возможность контроля давления до V1, между клапанами и после V2,
• наличие присоединений G 1/8 для диагностики,
• возможность включения в систему проверки герметичности,
• режим продолжительного электрического включения приводов,
• несколько вариантов проходного размера в пределах одной платформы,
• сокращение количества самостоятельных компонентов газовой рампы,
• компактную интеграцию в автоматизированные горелочные системы.

Таким образом, DUNGS W-MF 512 C01 252094 — газовый мультиблок на платформе MBC-700-VV, основой которого являются два последовательно размещенных нормально закрытых предохранительных клапана. Оба исполнительных органа работают по быстродействующей схеме: при наличии управляющего сигнала открывают проход, а при его снятии менее чем за секунду возвращают газовый тракт в закрытое состояние.
