Газовый мультиблок DUNGS MB-DLE 410 B01 S20 226562 — комплексное управление подачей топлива к горелке

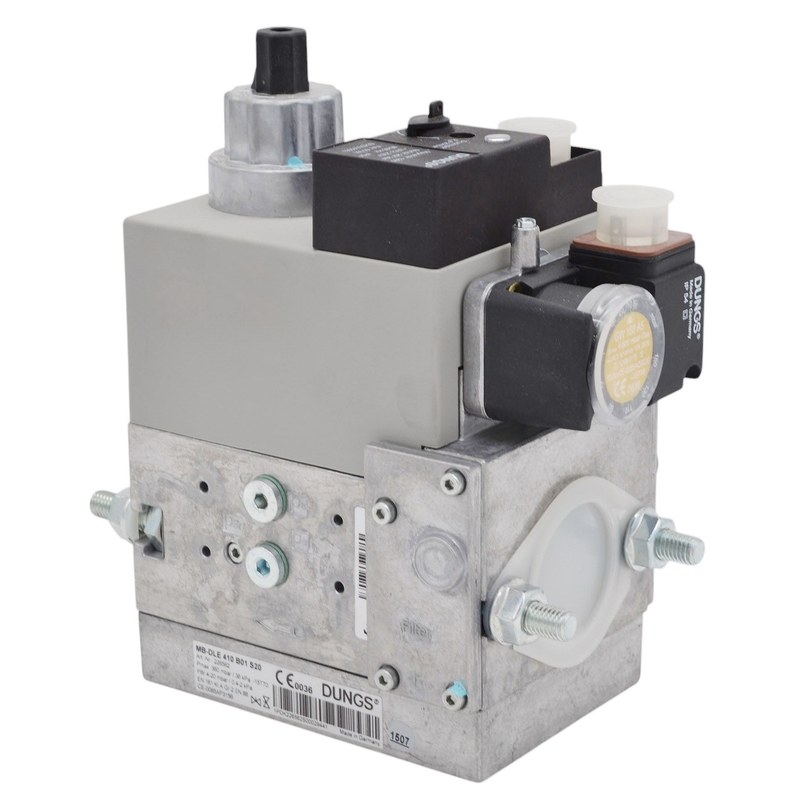

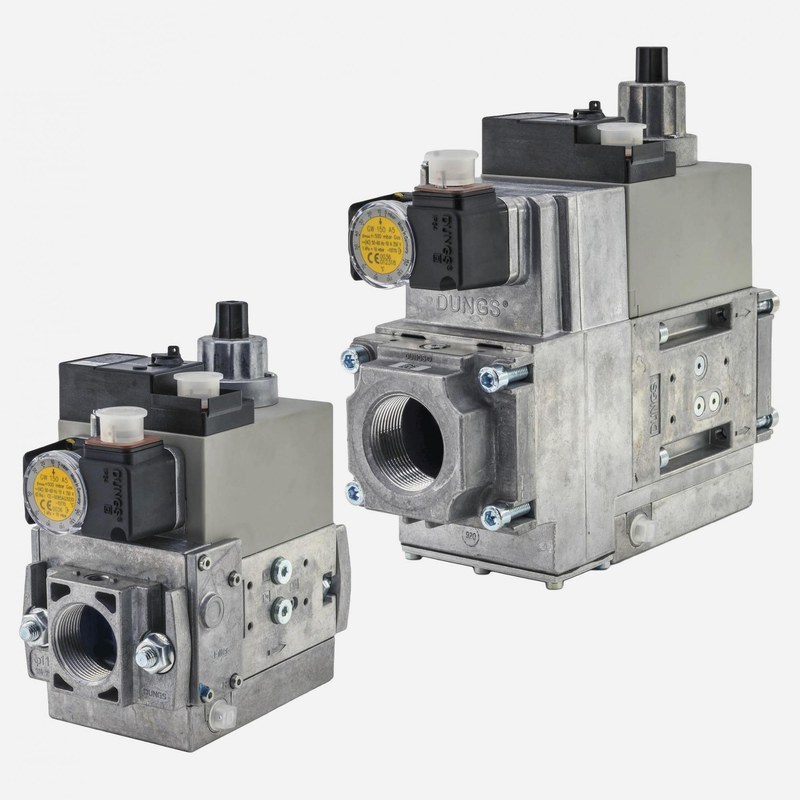

DUNGS MB-DLE 410 B01 S20 226562 — комбинированный газовый мультиблок, предназначенный для подготовки и безопасной подачи газообразного топлива к автоматическим горелочным устройствам. В одном корпусе сосредоточены несколько последовательно работающих функций: очистка поступающей среды, контроль давления, его редуцирование и стабилизация, а также двухклапанное перекрытие газового потока.

Технические характеристики

Рабочая конфигурация DUNGS MB-DLE 410 B01 S20 226562 включает следующие основные параметры:

• бренд — DUNGS,
• категория — газовый мультиблок,
• серия — MB-DLE,
• модель — MB-DLE 410 B01 S20,
• артикул — 226562,
• условный проход — DN 25,
• потребляемая мощность — около 55 ВА,
• класс запорных клапанов — A, группа 2,
• регулятор давления — класс A, группа 2,
• время полного открытия исполнения DLE — менее 20 с,
• режим включения приводов — 100 %,
• возможность подключения системы контроля герметичности VPS 504 — предусмотрена.

Особенности конструкции

DUNGS MB-DLE 410 B01 S20 построен по принципу последовательного объединения функциональных элементов внутри общей литой арматурной основы. Вместо набора отдельных фильтров, регуляторов, клапанов и соединительных участков газ проходит через единый компактный блок. Такое решение уменьшает число монтажных стыков и одновременно задает фиксированную внутреннюю последовательность обработки топлива. Первым рабочим участком служит фильтрующая ступень. Мелкоячеистая сетка задерживает твердые загрязнения до того, как поток достигнет чувствительных поверхностей регулятора и седел запорных клапанов. Снижение количества механических частиц особенно важно для сохранения плотности посадки клапанных тарелок и стабильности мембранного регулирования. За фильтром расположен узел контроля минимального входного давления. В конфигурации 226562 применяется реле GW 150 A5. Его задача заключается в подтверждении того, что давление газа находится на уровне, достаточном для разрешения работы горелочной автоматики. При выходе параметра за установленную границу контактная система реле изменяет состояние.

Принцип работы

Рабочий процесс DUNGS MB-DLE 410 B01 S20 начинается еще до открытия электромагнитных клапанов. Газ поступает на вход Rp 1 и проходит к фильтрующей зоне. Механические примеси задерживаются сеткой, а очищенная среда направляется к последующим элементам. При наличии требуемого входного давления соответствующее реле формирует состояние, которое может использоваться автоматикой как одно из условий разрешения пуска. Если газоснабжение недостаточно, дальнейшая последовательность горелочного устройства не должна переходить к нормальному режиму. После получения команды управления электрическое питание подается на электромагнитные приводы. V1 освобождает первый проход быстро. Одновременно начинается перемещение исполнительного механизма V2, но его ход растянут во времени.

Области применения

Конфигурация DUNGS MB-DLE 410 B01 S20 226562 рассчитана на теплотехнические системы, где требуется объединить регулирование давления и двойное автоматическое отсечение топлива. Наиболее характерные направления эксплуатации:

• водогрейные котельные агрегаты,
• паровые котлы,
• газовые теплогенераторы,
• печи термической обработки,
• сушильные камеры,
• нагревательные технологические установки,
• горелочные блоки производственных линий,
• газовые рампы автоматизированных котельных,
• установки с контролем минимального давления газа,
• системы с дополнительной проверкой герметичности клапанов,
• оборудование с плавным набором расхода при розжиге.

DUNGS MB-DLE 410 B01 S20 226562 можно заказать через компанию «Олниса» для комплектации горелочного и теплотехнического оборудования. Клиентам предоставляются технические консультации по входному и выходному давлению, типоразмеру присоединения, электрическому исполнению, режиму открытия клапанов и совместимости мультиблока с другими элементами газовой автоматики.

Преимущества

Функциональная архитектура DUNGS MB-DLE 410 B01 S20 дает ряд практических преимуществ:

• размещение нескольких газовых функций в едином корпусе,
• стабилизация выходного давления в диапазоне 4–20 мбар,
• два последовательно работающих запорных клапана класса A,
• быстрое прекращение газового потока при снятии напряжения,
• настройка динамики пусковой подачи газа,
• регулирование основного объема через V2,
• контроль минимального давления встроенным реле,
• работа с газами нескольких семейств,
• допустимое входное давление до 360 мбар,
• резьбовое подключение Rp 1 для линии DN 25,
• непрерывная готовность электромагнитных приводов к работе,
• защита электрической части по классу IP54,
• контроль давления через предусмотренные измерительные точки,
• возможность дополнения системой автоматической проверки герметичности VPS 504,
• уменьшение числа отдельных компонентов и соединений газовой рампы.

Таким образом, DUNGS MB-DLE 410 B01 S20 226562 — газовый мультиблок DN 25, в котором фильтрация, редуцирование давления, контроль входных условий и двойное электромагнитное отсечение объединены в одной функциональной сборке. Такое построение позволяет организовать газовую линию горелки без последовательного монтажа большого количества самостоятельных компонентов. Особое значение имеет различный характер работы клапанов. V1 открывает проход быстро, тогда как V2 перемещается с регулируемой задержкой и одновременно ограничивает основной объем газа.
