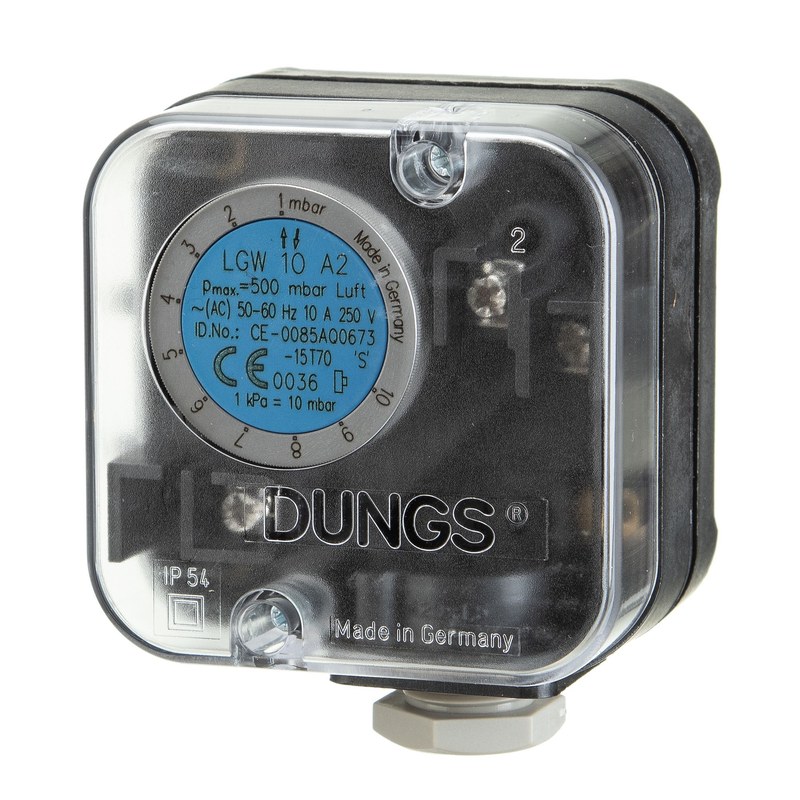

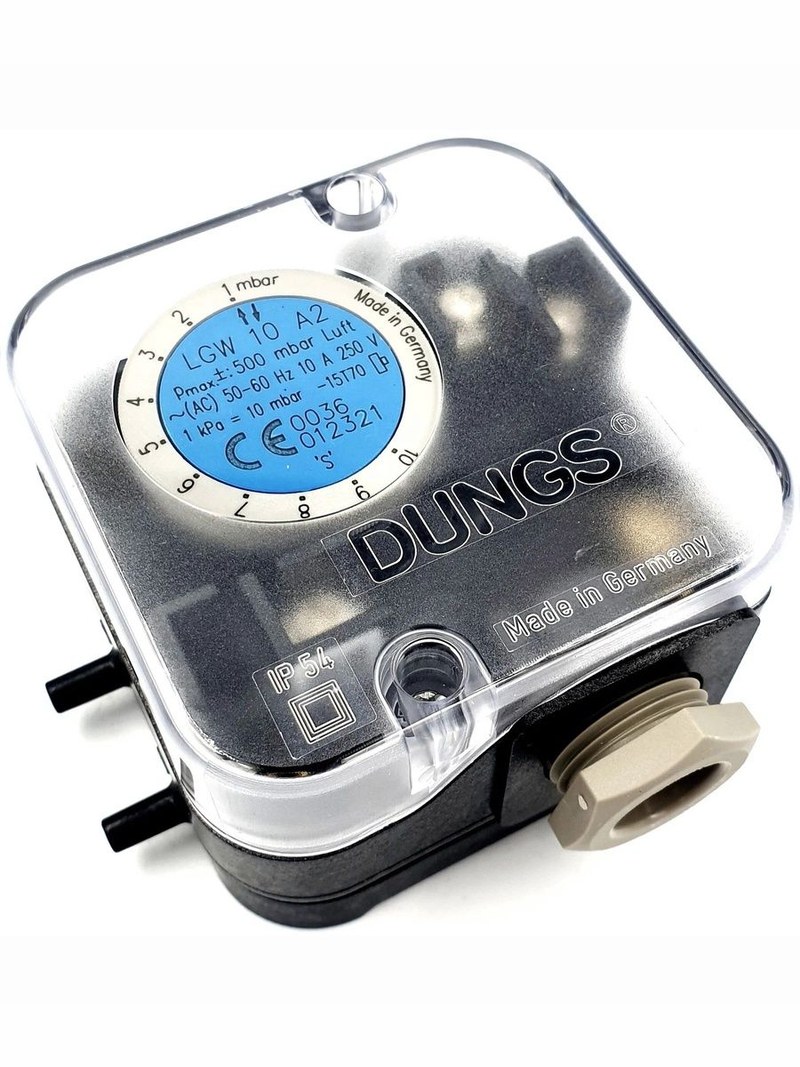

Дифференциальное реле давления DUNGS LGW 10 A2 272336 — контроль воздушного потока и перепада до 10 мбар

DUNGS LGW 10 A2 272336 — регулируемое дифференциальное реле давления, предназначенное для контроля воздуха, дымовых и отработавших газов в горелочных, вентиляционных и теплотехнических установках. Устройство преобразует изменение давления или разности давлений в дискретное переключение электрической контактной группы и тем самым передает системе автоматики информацию о состоянии контролируемого процесса.

Технические характеристики

Рабочее исполнение DUNGS LGW 10 A2 272336 имеет следующие основные параметры:

• бренд — DUNGS,
• категория — дифференциальное реле давления,
• серия — LGW A2,
• модель — LGW 10 A2,
• артикул — 272336,
• контактная система — переключающая,
• рабочая температура — от −15 до +70 °C,
• масса — около 0,2 кг.

Особенности конструкции

Основным чувствительным элементом DUNGS LGW 10 A2 является эластичная мембрана, разделяющая две зоны давления. К одной стороне подводится сигнал p1, ко второй — p2. Положение мембраны определяется не абсолютным значением в одной точке, а результирующей разностью воздействующих давлений. Именно поэтому прибор удобен для контроля вентилятора, загрязнения фильтра или сопротивления участка воздуховода. Мембранный узел механически связан с регулировочной пружиной. Предварительное усилие пружины изменяется с помощью шкалы настройки на корпусе. При выборе большего значения требуется более значительный перепад, чтобы чувствительный элемент преодолел сопротивление механизма и инициировал переключение.

Принцип работы

При запуске оборудования на два штуцера LGW 10 A2 поступают давления с выбранных контрольных точек. Пока разность p1 и p2 недостаточна для преодоления усилия настроечной пружины, электрические контакты сохраняют исходное положение. По мере увеличения производительности вентилятора или изменения сопротивления контролируемого участка перепад возрастает. Мембрана смещается, причем величина ее движения определяется балансом между пневматическим воздействием и механическим усилием пружины. Когда достигается установленная по шкале точка, привод мембраны воздействует на микропереключатель. Один контакт размыкается, второй одновременно замыкается. Внешняя автоматика получает четкий дискретный признак того, что контролируемая величина пересекла заданную границу.

Области применения

Диапазон 1–10 мбар делает DUNGS LGW 10 A2 272336 подходящим для оборудования с небольшими рабочими перепадами. Характерные направления использования включают:

• контроль воздушного потока газовых горелок,
• подтверждение работы вентилятора перед розжигом,
• системы принудительной подачи воздуха,
• установки кондиционирования,
• воздуховоды котельного оборудования,
• контроль разрежения в камерах и каналах,
• наблюдение за сопротивлением фильтров,
• дымоходные и вытяжные системы,
• теплогенераторы.

DUNGS LGW 10 A2 272336 можно заказать в компании «Олниса» для горелочного, вентиляционного и теплотехнического оборудования. При подборе предоставляются технические консультации по диапазону настройки, величине переключательного дифференциала, способу отбора давления, электрической контактной схеме и совместимости реле с конкретной установкой.

Преимущества

Функциональные свойства DUNGS LGW 10 A2 дают следующие практические преимущества:

• регулирование порога в диапазоне 1–10 мбар,
• максимальное допустимое давление до 500 мбар,
• работа по разности между двумя контрольными точками,
• небольшой гистерезис переключения,
• устойчивая работа при незначительных пульсациях потока,
• переключающий контакт с двумя вариантами логики сигнала,
• мембранный механизм без отдельного питания,
• подключение импульсных линий через штуцеры Ø 4,6 мм,
• винтовое электрическое соединение,
• применение для подтверждения работы вентилятора,
• возможность контроля состояния фильтра по перепаду,
• компактное размещение непосредственно на техническом оборудовании.

Таким образом, DUNGS LGW 10 A2 272336 — дифференциальное реле давления с регулируемой рабочей областью 1–10 мбар. В основе прибора находится мембранно-пружинный механизм, который сравнивает давления в двух точках и при достижении заданного перепада механически переключает электрическую контактную группу.
