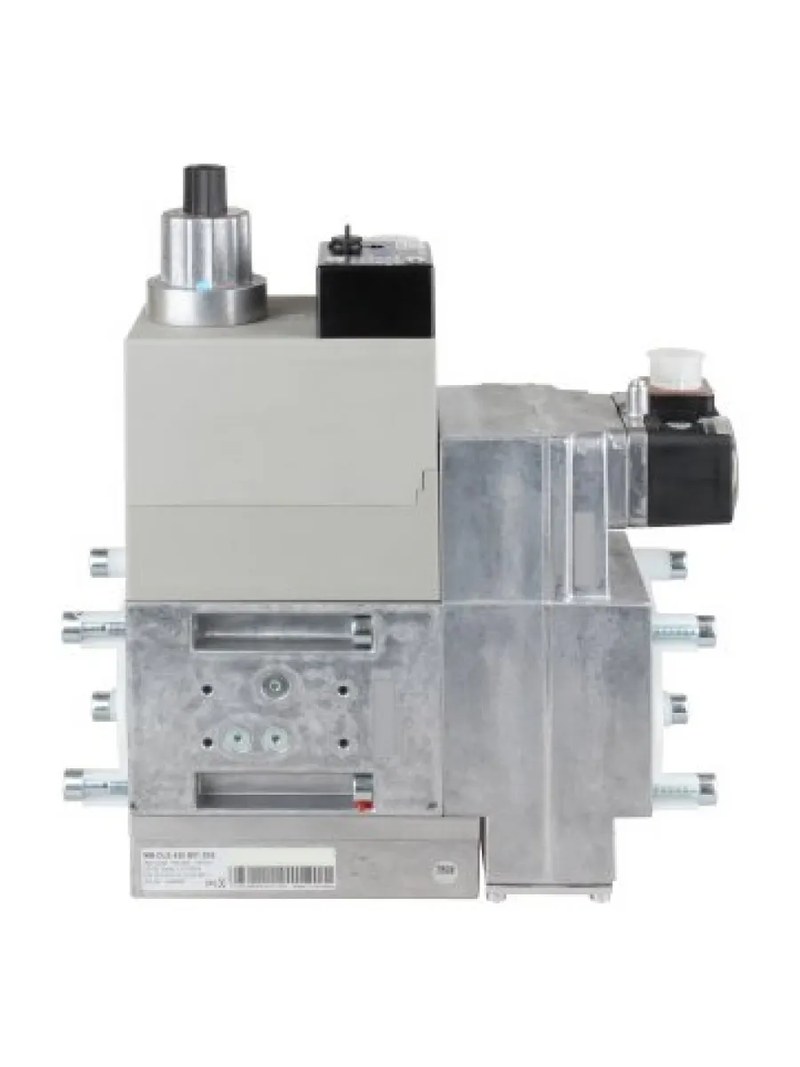

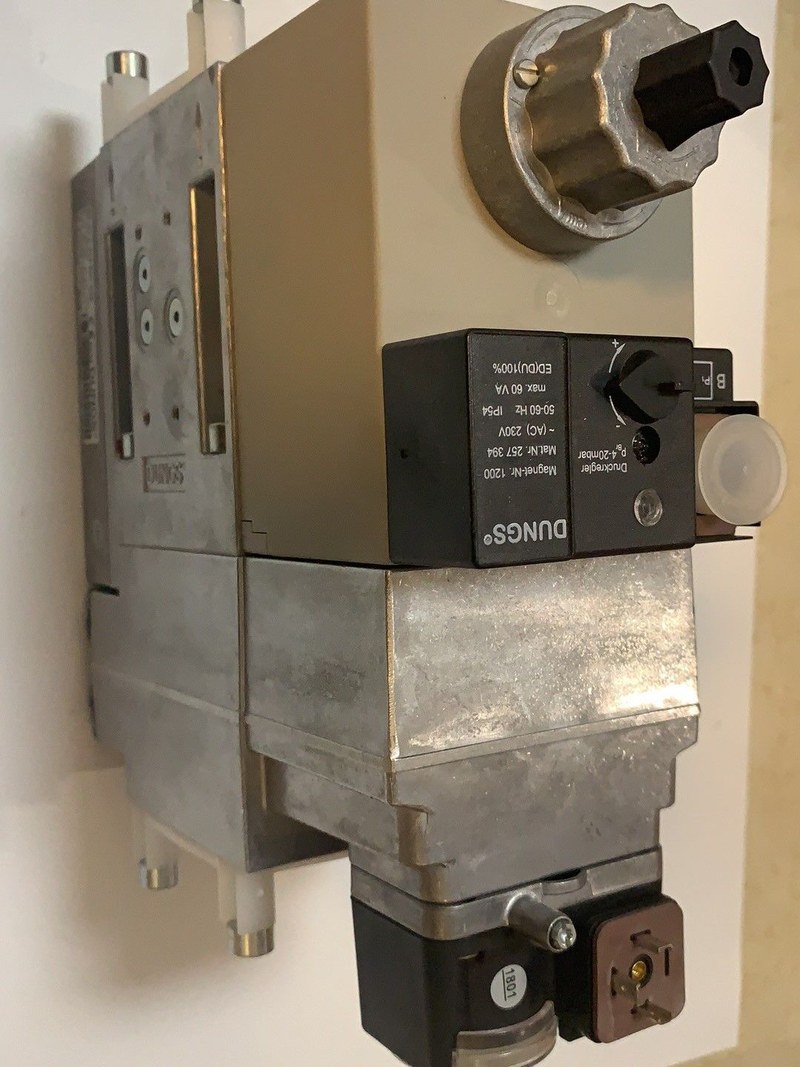

Газовый мультиблок DUNGS MB-DLE 415 B01 S20 226799 — одноступенчатое управление подачей газа с плавным открытием V2

DUNGS MB-DLE 415 B01 S20 226799 — газовый мультиблок для одноступенчатых горелочных систем, объединяющий функции фильтрации топлива, стабилизации выходного давления и двойного автоматического отсечения газовой линии. Компактная компоновка заменяет несколько последовательно монтируемых элементов и позволяет сформировать функциональный участок газовой рампы в пределах одного корпуса.

Технические характеристики

Для этого исполнения DUNGS MB-DLE 415 B01 S20 существенны следующие параметры:

• бренд — DUNGS,
• категория — газовый мультиблок,
• серия — MB-DLE B01,
• модель — MB-DLE 415 B01 S20,
• артикул — 226799,
• условный проход — DN 40,
• время открытия V2 — менее 20 с,
• время закрытия клапанов — менее 1 с,
• класс клапанов — A, группа 2,
• регулятор давления — класс A, группа 2,
• степень защиты — IP54,
• рабочая температура — от −15 до +70 °C,
• масса — около 6,6 кг.

Особенности конструкции

DUNGS MB-DLE 415 B01 S20 построен по модульному принципу, однако его основные функциональные узлы размещены на общей арматурной базе. Газ последовательно проходит через фильтрующий участок, регулирующий механизм и два электромагнитных клапана. Такое расположение сокращает количество соединений между самостоятельными компонентами и уменьшает общую длину газовой рампы. На входе установлен микрофильтр. Он задерживает механические частицы до их попадания к мембране регулятора и запорным поверхностям клапанов. Конструкция позволяет заменить фильтрующий элемент без демонтажа всего мультиблока с газопровода, что упрощает периодическое обслуживание оборудования. Регулятор давления интегрирован в функциональный узел первого клапана V1. Рабочая мембрана воспринимает давление после регулирующей ступени, а настроечная пружина задает требуемую величину на выходе. Компенсационная мембрана уменьшает влияние входных колебаний и одновременно способствует быстрому закрытию V1 при снятии управляющего напряжения.

Принцип работы

В нерабочем состоянии V1 и V2 закрыты. Давление газа присутствует на входном участке DUNGS MB-DLE 415 B01 S20, однако дальше первой запорной ступени топливо не проходит. После получения разрешения от автоматики горелки на электромагнитные приводы подается напряжение. V1 открывается быстро. Газ проходит через фильтр и поступает в регулирующую часть, где входное давление преобразуется в стабильное выходное значение, соответствующее установленной уставке. Регулирование происходит автоматически. Если давление за регулирующим узлом начинает превышать заданный уровень, мембрана изменяет положение исполнительного механизма и уменьшает эффективное проходное сечение. При снижении параметра система действует в обратном направлении. Таким способом сохраняется требуемый режим питания горелки при изменении расхода и условий на входе.

Области применения

Конструкция DUNGS MB-DLE 415 B01 S20 226799 ориентирована на системы автоматического газоснабжения горелок. Наиболее характерные области эксплуатации:

• сушильные камеры,
• промышленные нагревательные установки,
• одноступенчатые горелочные системы,
• автоматизированные газовые рампы,
• оборудование с плавным нарастанием расхода при пуске,
• установки с дополнительной проверкой герметичности клапанов.

В компании «Олниса» можно заказать DUNGS MB-DLE 415 B01 S20 226799 для комплектации горелочных и теплотехнических систем. Клиентам предоставляются технические консультации по присоединительному размеру, диапазону выходного давления, питающему напряжению, характеру открытия клапанов и совместимости мультиблока с другими компонентами газовой рампы.

Преимущества

Практические возможности DUNGS MB-DLE 415 B01 S20 включают:

• работу при входном давлении до 360 мбар,
• двойное автоматическое перекрытие топливной линии,
• быстрое открытие первого клапана,
• закрытие обоих клапанов менее чем за одну секунду,
• механическую настройку максимального расхода,
• компенсацию колебаний давления на входной стороне,
• сменный микрофильтр без демонтажа всего блока,
• контрольные точки G 1/8 для измерения давления,
• режим продолжительного включения электромагнитных приводов,
• защиту корпуса IP54,
• сокращение числа отдельных соединений в газовой рампе.

Таким образом, DUNGS MB-DLE 415 B01 S20 226799 — газовый мультиблок DN 40 с присоединением Rp 1 1/2, предназначенный для одноступенчатого управления подачей топлива. Конструкция сочетает микрофильтр, стабилизатор давления 4–20 мбар и два последовательно работающих клапана класса A. Инженерная особенность исполнения заключается в сочетании быстродействующего V1 и клапана V2 с гидравлически замедленным открытием. Такое решение дает возможность сформировать плавный пусковой поток, одновременно сохраняя быстрое прекращение подачи газа при снятии электрического сигнала.
