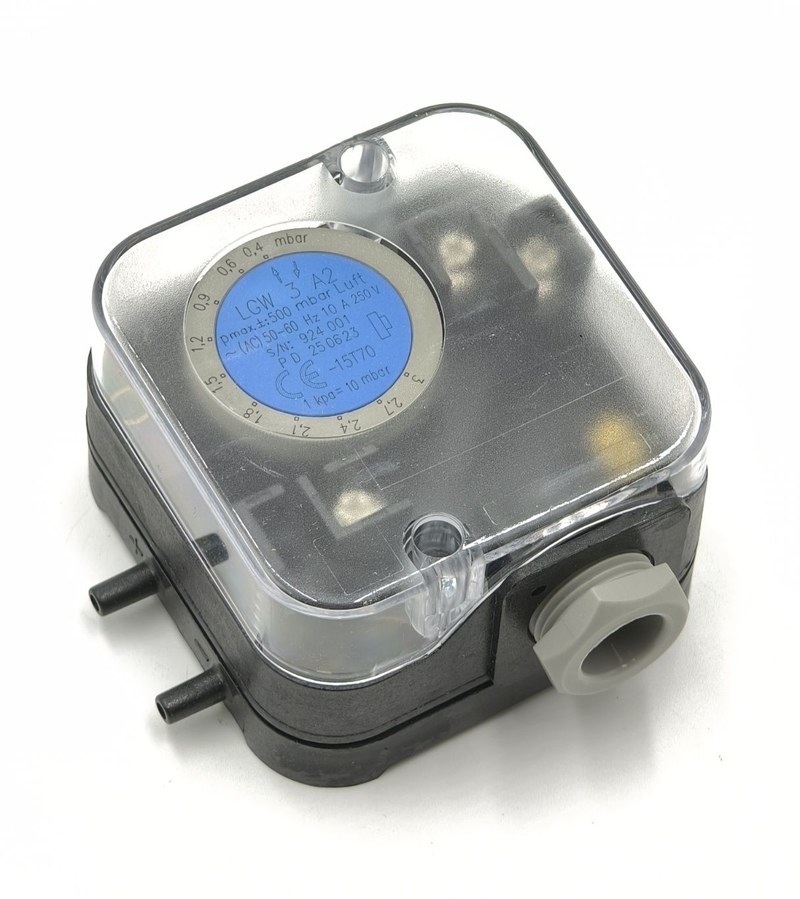

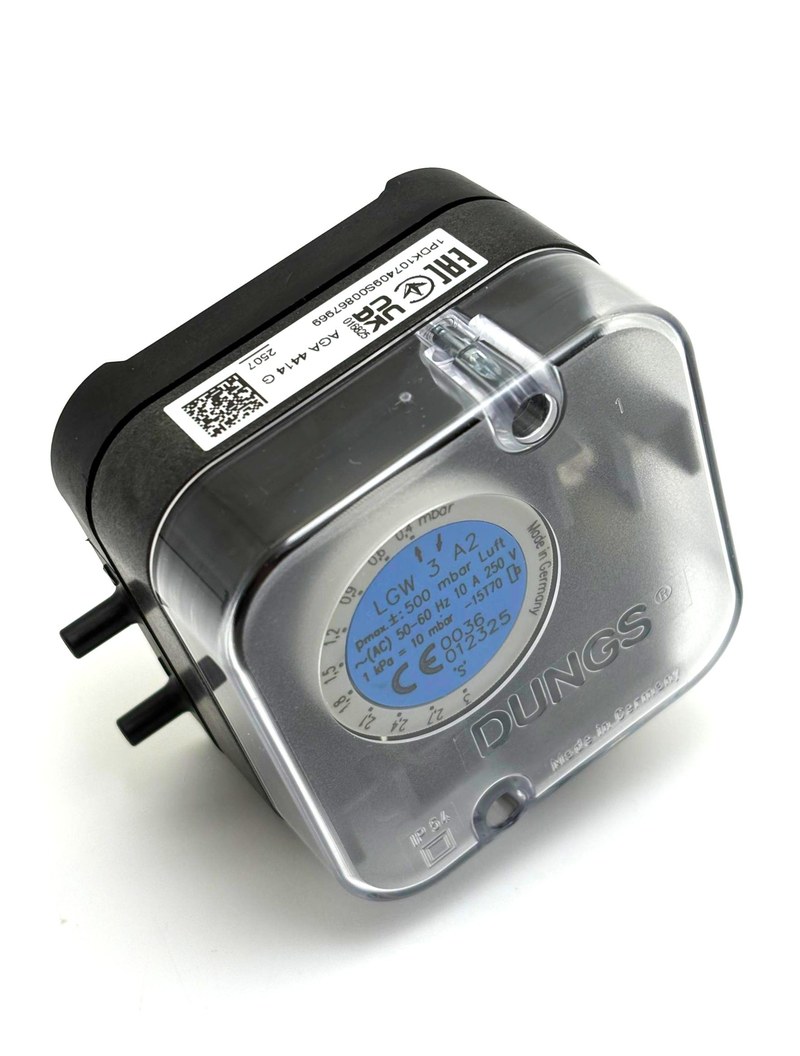

Дифференциальное реле давления DUNGS LGW 3 A2 272337 — контроль малых перепадов в системах горения и вентиляции

DUNGS LGW 3 A2 272337 — дифференциальное реле давления, предназначенное для контроля небольших значений давления, разрежения и перепада в воздушных и газовых трактах. Устройство применяется в горелочной автоматике, вентиляционном оборудовании и других технических системах, где требуется формировать дискретный электрический сигнал при достижении заданного порога. Модель LGW 3 A2 работает в диапазоне регулировки 0,4–3 мбар. Такая чувствительность позволяет использовать реле для подтверждения работы вентилятора, контроля воздушного потока, оценки состояния фильтров и наблюдения за параметрами газовоздушного тракта.

Технические характеристики

Основные параметры DUNGS LGW 3 A2 272337:

• бренд — DUNGS,
• категория — дифференциальное реле давления,
• серия — LGW A2,
• модель — LGW 3 A2,
• артикул — 272337,
• диапазон настройки — 0,4–3 мбар,
• максимальное рабочее давление — 500 мбар,
• контактная группа — переключающая,
• степень защиты — IP54,
• рабочая температура — от −15 до +70 °C,
• назначение — контроль давления, разрежения и перепада давления.

Особенности конструкции

DUNGS LGW 3 A2 272337 построено на мембранном принципе действия. Чувствительный элемент воспринимает разницу давлений между двумя подключенными каналами и преобразует ее в механическое перемещение. Это перемещение через внутренний привод передается на переключающий электрический контакт. Уставка срабатывания регулируется непосредственно на корпусе. Пользователь задает требуемое значение в пределах рабочего диапазона 0,4–3 мбар, изменяя усилие пружины, которое противодействует движению мембраны. Такая механическая регулировка дает возможность адаптировать устройство к конкретному вентиляционному или горелочному оборудованию. Для дифференциального измерения предусмотрены два канала подключения. Один воспринимает более высокое давление, второй — более низкое. Разница между ними определяет положение мембраны и, соответственно, состояние контактного механизма.

Принцип работы

Во время эксплуатации давление от двух контрольных точек передается к противоположным сторонам мембраны DUNGS LGW 3 A2. Пока полученная разность ниже установленной уставки, механический привод остается в исходном положении. По мере увеличения перепада усилие, воздействующее на мембрану, возрастает. Когда оно становится достаточным для преодоления сопротивления регулировочной пружины, мембрана перемещается и приводит в действие переключающий контакт. После срабатывания меняется состояние выходной электрической цепи. Такой сигнал может использоваться системой автоматики как подтверждение того, что вентилятор создал необходимое давление, воздушный поток достиг заданного уровня или контролируемый участок работает в допустимом режиме.

Области применения

DUNGS LGW 3 A2 272337 используется в системах, где требуется контроль небольших перепадов газообразной среды. Основные направления применения:

• горелочные установки,
• системы подачи воздуха на горение,
• контроль работы вентиляторов,
• вентиляционные агрегаты,
• системы кондиционирования,
• воздушные тракты котельного оборудования,
• контроль загрязнения фильтров,
• системы дымоудаления,
• контроль разрежения в воздуховодах,
• автоматика теплотехнического оборудования,
• промышленные системы подготовки воздуха,
• технологические установки с неагрессивными газами.

Компания «Олниса» осуществляет поставку дифференциальных реле давления DUNGS LGW 3 A2 272337 и других компонентов горелочной и промышленной автоматики. Заказчикам предоставляются технические консультации по диапазону регулировки, рабочему давлению, контактной схеме и соответствию оборудования требованиям конкретной системы. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.

Преимущества

К практическим достоинствам DUNGS LGW 3 A2 относятся:

• чувствительный диапазон регулировки 0,4–3 мбар,
• контроль давления и разрежения,
• работа с перепадом между двумя контрольными точками,
• мембранный принцип срабатывания,
• настройка порога непосредственно на корпусе,
• переключающая контактная группа,
• отсутствие отдельного питания измерительного механизма,
• возможность контроля состояния вентилятора,
• применение для оценки перепада на фильтрах,
• степень защиты IP54,
• компактное конструктивное исполнение,
• пригодность для горелочной и вентиляционной автоматики.

Таким образом, DUNGS LGW 3 A2 272337 — дифференциальное реле давления с диапазоном настройки 0,4–3 мбар, ориентированное на контроль малых перепадов в воздушных и газовых трактах. Мембранный механизм преобразует изменение давления в механическое переключение электрической контактной группы, обеспечивая простой дискретный сигнал для системы управления. Устройство подходит для контроля вентиляторов, воздушных каналов, фильтров, разрежения и параметров систем подачи воздуха на горение. Возможность регулировки уставки позволяет согласовать DUNGS LGW 3 A2 с рабочими характеристиками конкретной установки без применения отдельного преобразователя давления.
